HearthSense
200549-05A44
Inserte los tornillos
de montaje s
ólo a
través del último
orificio de cada extremo
Pared adyacente
Pisos incombustible o principio de la
alfombra de baldosas u otro material inflamable
25.7 cm
(10
1
/
8
")
Min.
44.1 cm
(17
3
/
8
")
(18")
Min.

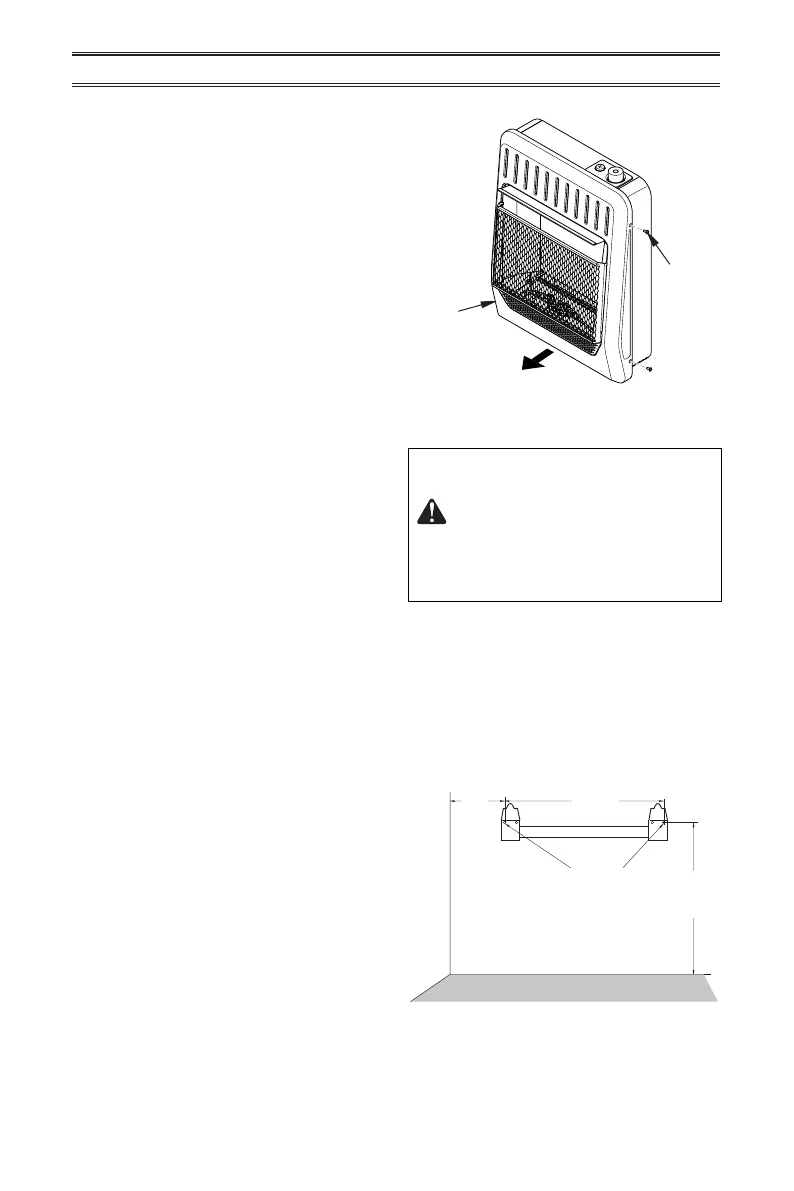

Figura 7 - Distancias mínimas del
soporte de montaje
INSTALACIÓN
2. Con cuidado, deslice el panel frontal hacia delante.
COLOCACIÓN DEL
CALENTADOR EN LA PARED
Soporte de montaje
El soporte de montaje se encuentra en el
panel posterior del calentador. Se colocó con
cinta en ese lugar para el transporte. Retire el
soporte de montaje del panel posterior.
Métodos para jar el soporte de
montaje a la pared
Use únicamente el último oricio de cada
extremo del soporte de montaje para jarlo a
la pared. Fije el soporte de montaje a la pared
mediante una de las dos maneras siguientes:
1. Fijación a viga de pared: este método
proporciona la sujeción más rme. Inserte
los tornillos de montaje en el soporte de
montaje y en las vigas de pared.
2. Fijación a anclajes de pared: este -
todo le permite jar el soporte de montaje
en paredes huecas (las áreas de la pared
que se encuentran entre los maderos) o
en paredes sólidas (de concreto o mam-
postería).
Decida cuál método se ajusta mejor a sus
necesidades. Cualquiera de los dos méto-
dos proporcionará un apoyo seguro para el
soporte de montaje.
Cómo marcar las ubicaciones de
los tornillos
1. Fije el soporte de montaje a la pared con
cinta, en el lugar donde estará situado.
Figura 6 - Desmontaje del panel anterior
clips que se encuentran en el paquete de hardware.
Tornillo
Panel
anterior
DESMONTAJE DEL PANEL
ANTERIOR
1. Retire los 4 tornillos que jan el panel
frontal.
Asegúrese de que el soporte de montaje
esté nivelado.
ADVERTENCIA: mantenga
las distancias mínimas que se
muestran en la gura 4, página 43.
Si puede, proporcione distancias
mínimas mayores con respecto
al piso y la pared de unión.
2. Marque la ubicación de los tornillos en la
pared (consulte la gura 7).
Nota:Marqueúnicamenteelúltimooricio
de cada extremo del soporte de montaje.
Inserte los tornillos de montaje en estos
oriciossolamente.
