INSTALACIÓN
3. Quite la cinta y el soporte de montaje de
la pared.
Instalación del soporte de montaje
a la pared
Nota: Los anclajes de pared, los tornillos de
montaje y los separadores se encuentran en
el paquete de ferretería. El paquete de ferre-
tería se incluye con el calentador.
Método de jación a viga de pared
Para jar el soporte de montaje a las vigas
de pared:
1. Perfore oricios en los lugares marcados
utilizando una broca de 9/64".
2. Coloque el soporte de montaje en la
pared. Alinee el último oricio de cada
extremo del soporte con los oricios que
perforó en la pared.
3. Inserte los tornillos de montaje en el so-
porte y en las vigas de pared.
4. Apriete los tornillos hasta que el soporte
de montaje esté asegurado rmemente a
las vigas de pared.
Método de jación a anclajes de pared
Para jar el soporte de montaje en paredes
huecas (el área entre las vigas) o en paredes
sólidas (de concreto o mampostería)
1. Perfore oricios en los lugares marcados
utilizando una broca de 5/16". Para las
paredes sólidas (de concreto o mampos-
tería), perfore a una profundidad de por
lo menos 2.5 cm (1").
2. Doble el anclaje de pared como se mues-
tra en la gura 8.
3. Inserte el anclaje de pared (las alas pri-
mero) en el oricio. Golpee suavemente
el anclaje para introducirlo en la pared.
4. Para paredes delgadas, de 1.3 cm (1/2") o
menos, inserte la llave roja en el anclaje de
pared. Empuje la llave roja para que abra
las alas de anclaje (consulte le Figura 9).
IMPORTANTE: ¡no golpee la llave con un
martillo! Para paredes gruesas, de más de
1.3 cm (1/2") de ancho, o paredes sólidas,
no abra las alas.
5. Coloque el soporte de montaje en la
pared. Alinee el último oricio de cada
extremo del soporte con los anclajes de
pared.
6. Inserte los tornillos de montaje en el so-
porte y en los anclajes de pared.
7. Apriete los tornillos hasta que el soporte
de montaje esté asegurado rmemente a
la pared.
Colocación del calentador en el
soporte de montaje
1. Localice las dos ranuras horizontales en
el panel posterior del calentador (consulte
la gura 10).
2. Coloque el calentador en el soporte de

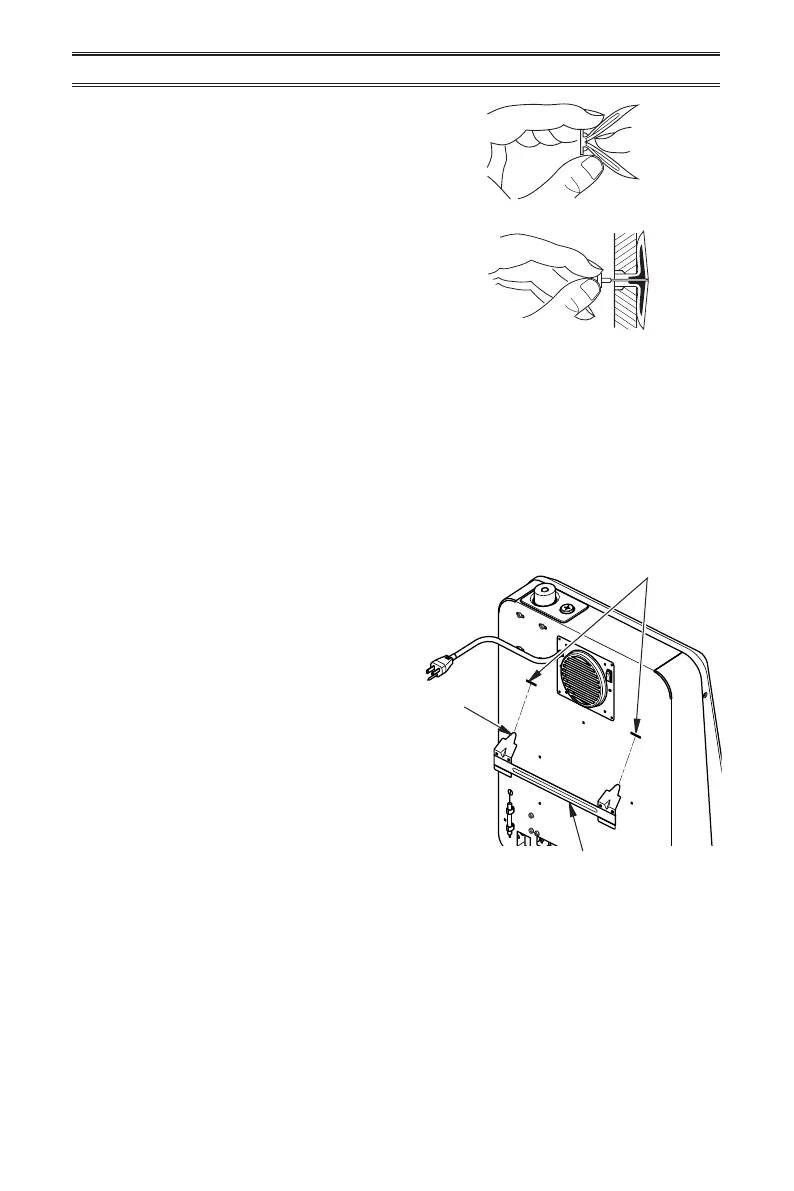

Figura 8 - Cómo doblar el anclaje
Figura 9 - Cómo abrir las alas del anclaje
para paredes delgadas
Figura 10 - Montaje del calentador en el
soporte de montaje
Soporte de montaje
(jado a la pared)
Ranuras horizontales
Lengüeta
saliente
