6
Rondelle Étoilée
1/4" (12)–8
Rondelle Étoilée
5/16" (13)–2
Rondelle Étoilée
3/8" (11)–6
Bague d’Espacement du
Pied de la Base (94)–2
Écrou 3/8" (10)–3
Vis #10 x 3/4"
(2)–4
Vis en Métal/Nylon
1/4" x 1" (9)–4
Boulon en Métal/Nylon
5/16" x 1" (4)–2
Boulon en Métal/Nylon
5/16" x 1" (3)–4
Vis 3/8" x 1 1/2" (14)–2
Boulon 3/8" x 2" (8)–3
Vis en Métal/Nylon 3/8" x 4" (7)–4
Vis #8 x 3/4"
(1)–14
Vis Autoperçante
#8 x 1" (5)–4
Vis #8 x 1"
(53)–4

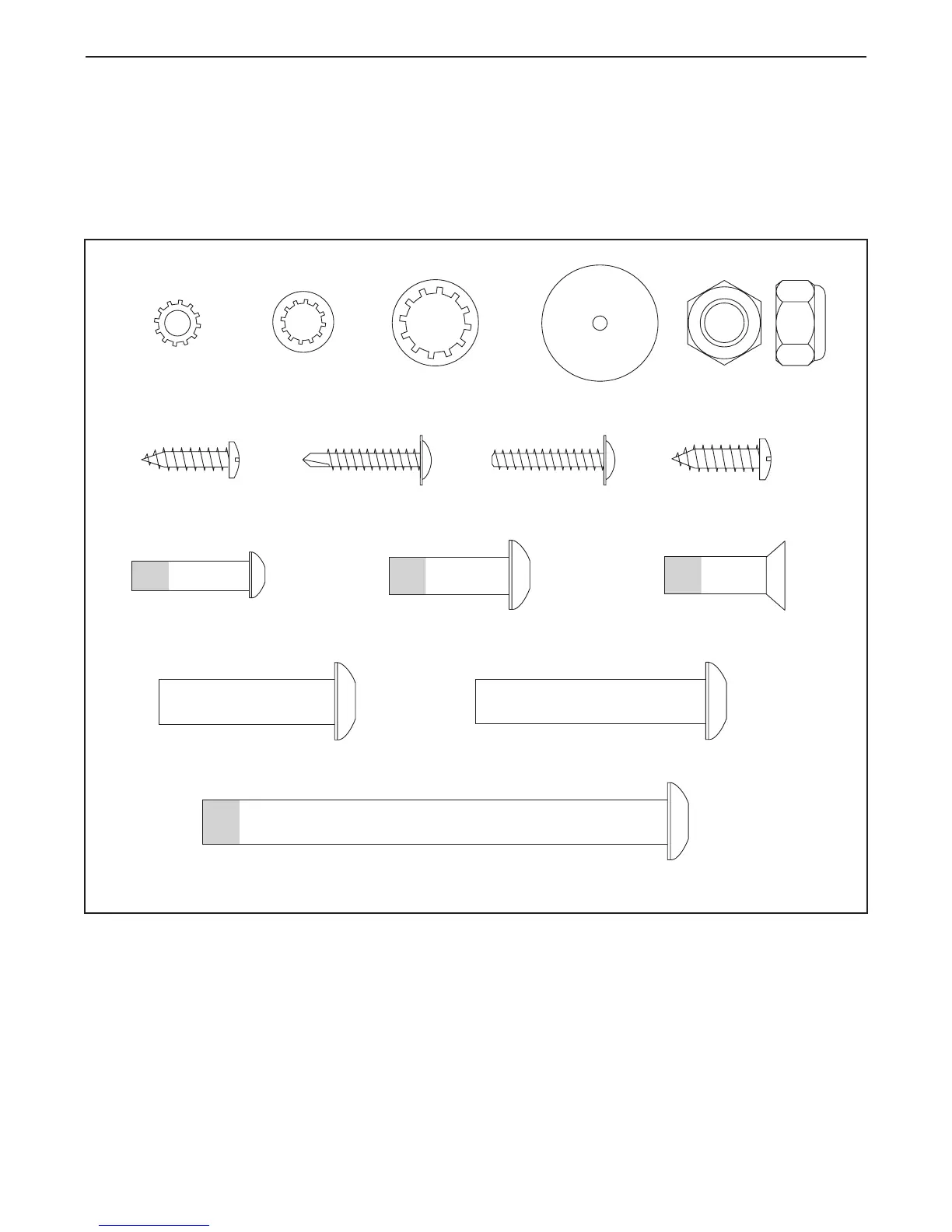

TABLEAU D’IDENTIFICATION DES PIÈCES
Utilisez les schémas ci-dessous pour identifier les petites pièces utilisées durant l’assemblage. Le nombre entre
parenthèses sous chaque illustration renvoie au numéro de la pièce dans la LISTE DES PIÈCES vers la fin de ce
manuel. Le nombre après le numéro de la pièce est la quantité utilisée durant l’assemblage. Remarque : si une
pièce n’est pas dans le sac de quincaillerie, vérifiez qu’elle n’est pas préattachée. Des pièces supplémen-
taires sont peut-être incluses.
