9

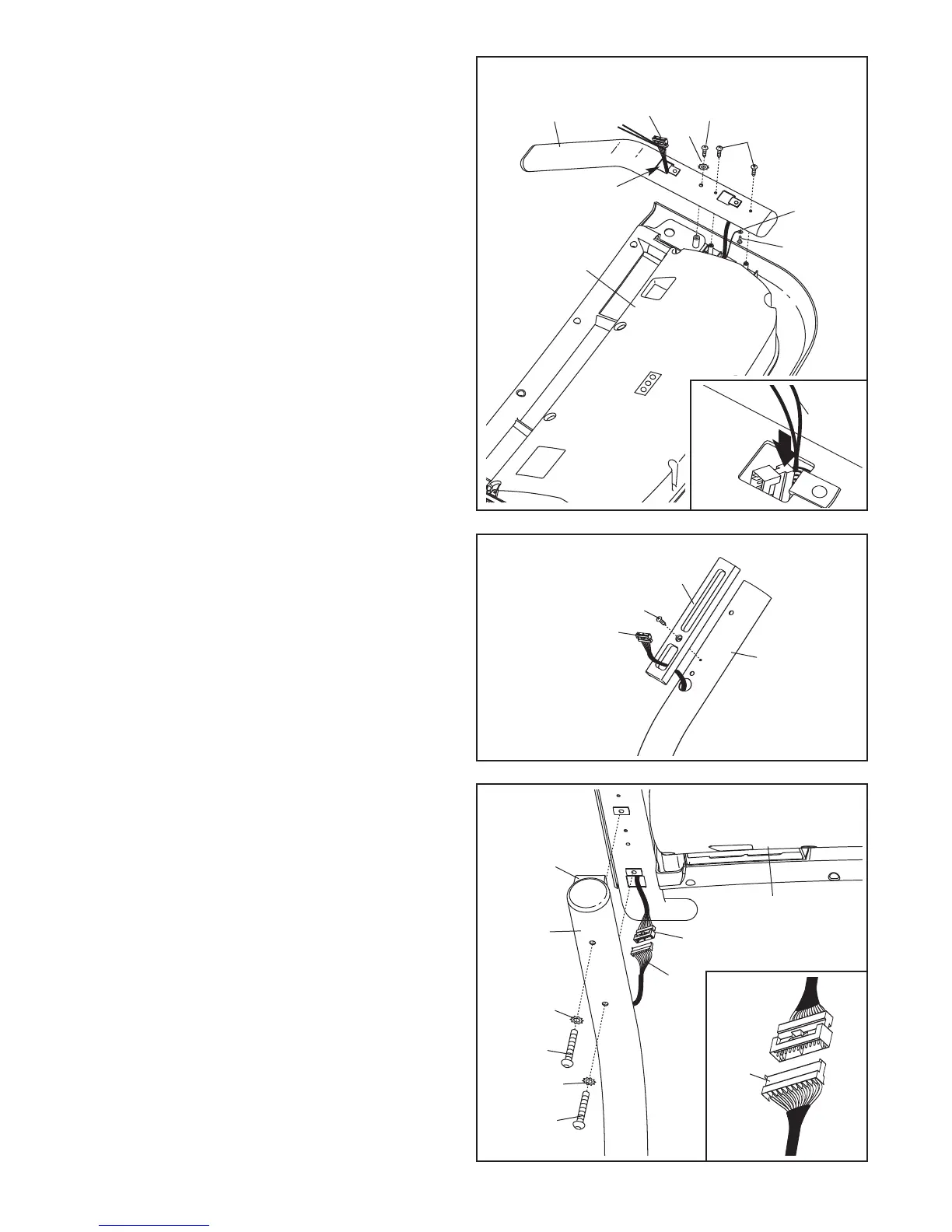

9. Enlevez les attaches du Fil du Montant (28) et du
fil de la console.
Pendant qu’une deuxième personne tient la Base
de la Console (26) près de la Bague
d’Espacement de la Rampe (88) droite, branchez
le fil de la console sur le Fil du Montant (28).
Voir
le schéma en encadré. Les connecteurs doi-
vent glisser facilement l’un dans l’autre et
s’enclencher en place.
Si les connecteurs ne
glissent pas facilement l’un dans l’autre et ne s’en-
clenchent pas, tournez un des connecteurs et es
-
sayez de nouveau.
SI LES CONNECTEURS NE
SONT PAS BRANCHÉS CORRECTEMENT, LA
CONSOLE PEUT ETRE ENDOMMAGÉE
QUAND ELLE EST ALLUMÉE. Insérez les
connecteurs dans le Montant Droit (36).
Attachez la Base de la Console (26) sur le
Montant Droit (36) et le Montant Gauche (non-
illustré) à l’aide de quatre Boulons de 5/16" x 3
1/2" (20) et quatre Rondelles Étoilées de 5/16"
(19) (seul un côté est illustré). Vissez de quelques
tours les quatre Boulons de la Rampe avant de
les serrer tous.
20
19
36
26
28
20
19
9
Fil de la Console
7
. Placez la Base de la Console (26) à l’envers sur
une surface douce pour éviter de la rayer.
Demandez à une deuxième personne de tenir une
Rampe (18) dans la position illustrée. Insérez l’at-
t
ache et le fil de la console dans la Rampe pour la
faire sortir par le trou carré indiqué. Si nécessaire,
a
ttrapez le connecteur avec des pinces à bec,
mais seulement à l’endroit indiqué par la
flèche dans le schéma en encadré. Ensuite, re-
tirez l’attache du fil de la console.
Attachez le fil de terre sur la Rampe (18) à l’aide
d’une Vis de M4.2 x 13mm (11). Ensuite, placez la
Rampe sur la Base de la Console (26). Assurez-
vous qu’aucun fil n’est pincé.
À la main, vissez
un Boulon de 1/4" x 1/2" (22) avec une Rondelle
Étoilée de 1/4" (21) sur la Rampe puis, vissez à la
main deux Vis de 3/4" (2) sur la Rampe. Serrez le
Boulon de 1/4" x 1/2" puis, serrez les deux Vis
de 3/4" ; ne serrez pas excessivement les Vis.
Attachez l’autre Rampe (non-illustrée) de la
même manière. Remarque : l’autre côté ne
comporte aucun fil.
7
Fil de
Terre
F
il de la
C
onsole
26
T
rou
C
arré
18
22
21
2
11
8. Enfilez le Fil du Montant (28) dans la Bague
d’Espacement de la Rampe (88), comme illus-
tré. Attachez la Bague d’Espacement de la
Rampe sur le Montant Droit (36) à l’aide d’une
Vis de 3/4" (2).
Attachez l’autre Bague d’Espacement de la
Rampe (non-illustrée) sur le Montant Gauche
(non-illustré) de la même manière. Remarque
: il n’y a pas de fils du côté gauche.
8
28
36
2
88
28
88
Attache
