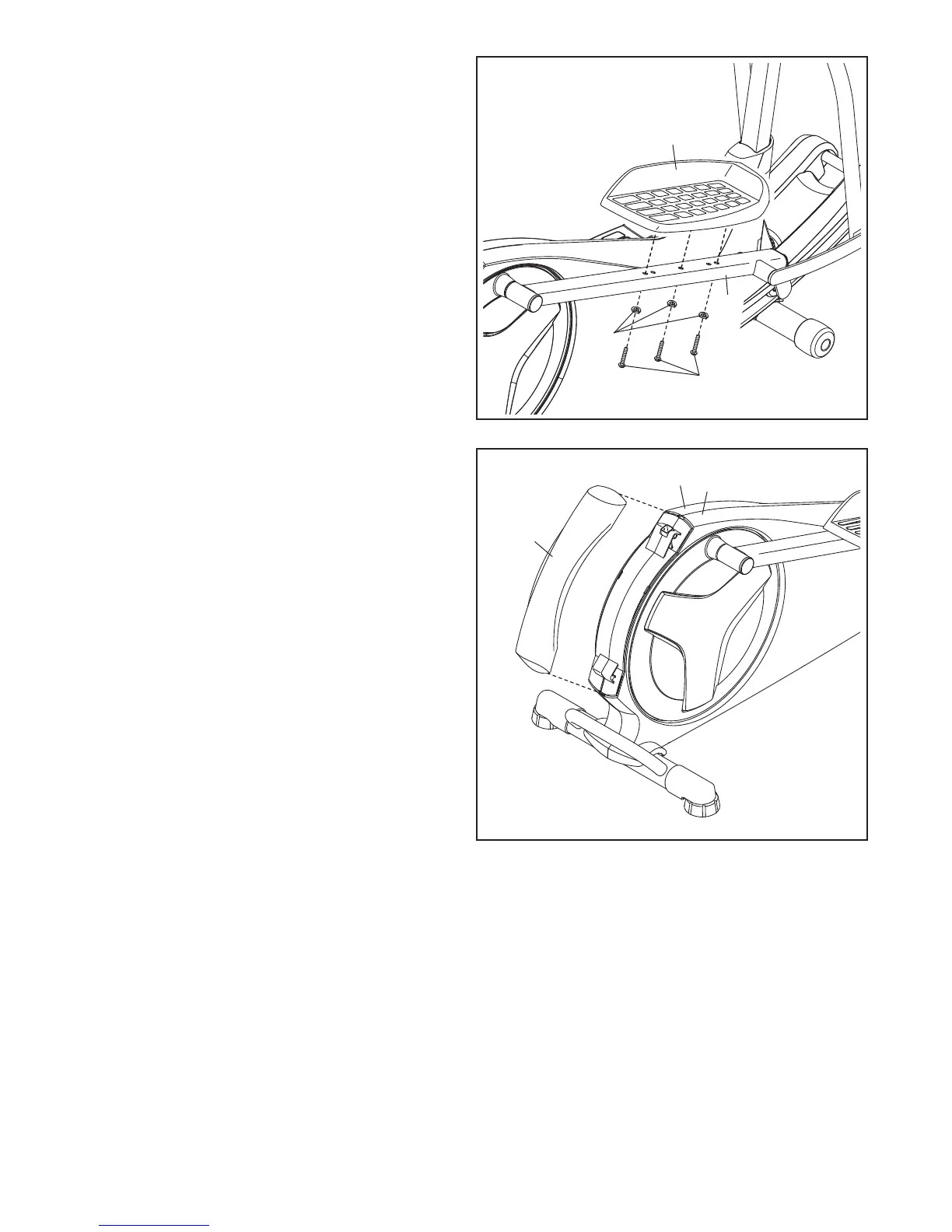

16. Localizzare il Pedale Destro (13) contrasseg-
nato con lʼadesivo “Right” (L o Left indicano la
sinistra; R o Right indicano la destra).
Fissare il Pedale Destro (13) al Braccio Pedale
Destro (49) con tre Viti Autobloccanti da M10 x
48mm (75) e tre Rondelle Grower da M10 (78).
A
ccertarsi di utilizzare il foro centrale e i due
fori esterni per fissare il Pedale Destro.
Montare il Pedale Sinistro (non raffigurato)
sul Braccio Pedale Sinistro (non raffigurato)
nel medesimo modo.
18. Assicurarsi che tutti i pezzi dell'ellittico siano serrati correttamente. Nota: una volta ultimato il montag-
gio, potranno rimanere alcuni pezzi. Per proteggere il pavimento o la moquette da eventuali danni, collocare
un tappetino sotto l'ellittico.
17. Inserire a pressione il Copri Pannello Posteriore
(59) sui Pannelli Sinistro e Destro (44, 45).
17
59
44
45
