5
MONTAGGIO
I
l montaggio richiede due persone. Posizionare tutti i pezzi dell'ellittico in uno spazio libero ed eliminare tutti
gli imballaggi. Non gettare il materiale dʼimballaggio fino a quando il montaggio non sia stato ultimato.
Oltre agli utensili in dotazione, per il montaggio sono necessari: un cacciavite Phillips e una
chiave inglese .

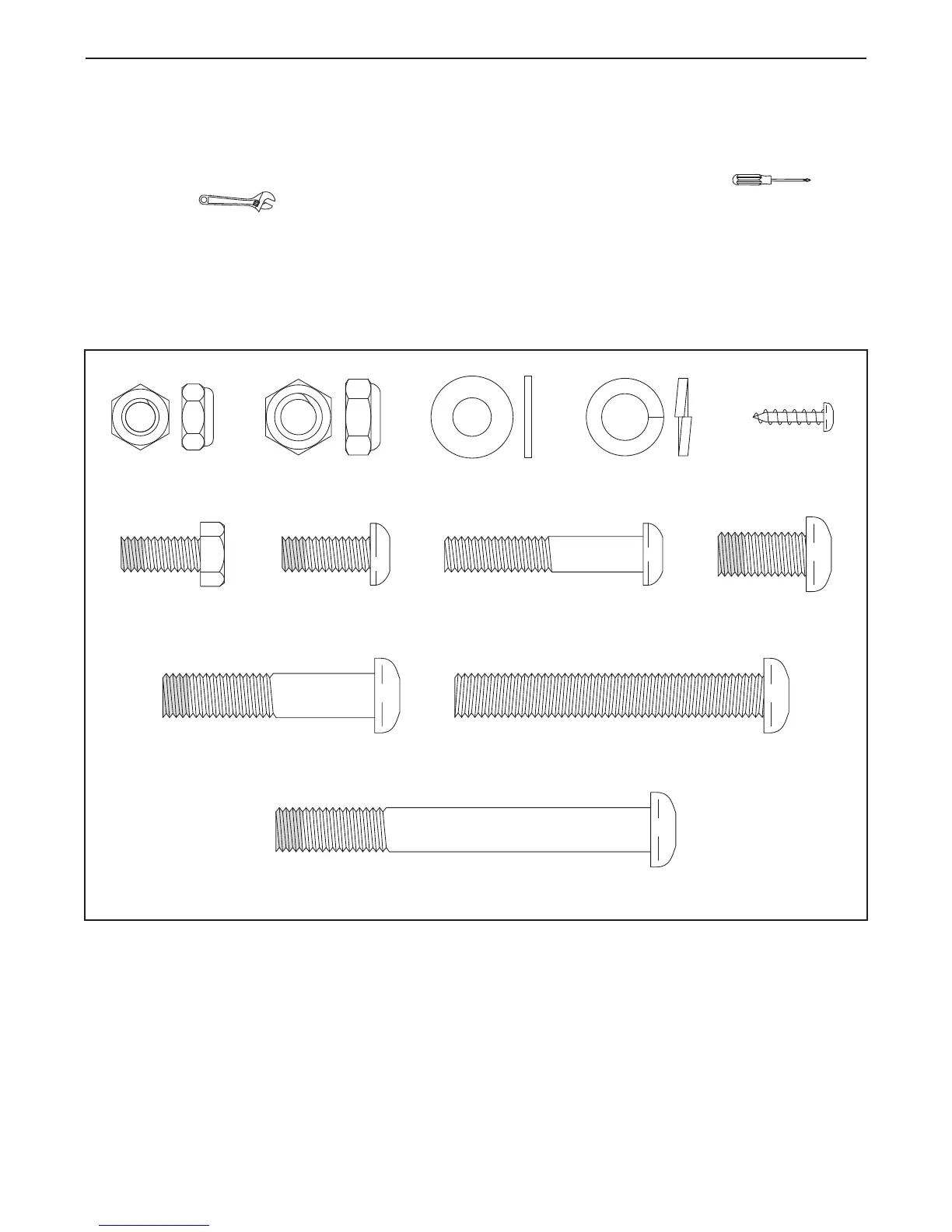

Servirsi dei disegni riportati qui sotto per individuare i pezzi piccolo necessari al montaggio dellʼellittico. Il
numero tra parentesi sotto ciascun disegno si riferisce al numero del pezzo, come del ELENCO PEZZI riportata
alla fine del presente manuale. Il secondo dopo le parentesi si riferisce alla quantità necessaria per il montaggio.
Nota: qualora un pezzo non sia rintracciabile nel kit hardware, verificare se sia stato preassemblato. Al
fine di evitare danni ai componenti, non utilizzare strumenti alimentati elettricamente per il montaggio.
Vite Autobloccante da
M10 x 20mm (79)–4
Vite Autobloccante
da M8 x 20mm
(80)–4
Bullone a Testa Bombata
da M8 x 45mm (76)–4
Vite Autobloccante da M10 x 85mm (82)–4
Vite da M4 x
16mm (92)–9
Rondella da M8
(33)–6
Rondella Grower
da M10 (78)–10
Controdado
da M8 (77)–4
Vite Autobloccante
Esagonale da M8 x
18mm (85)–2
Controdado da
M10 (89)–2
Vite Autobloccante da
M10 x 48mm (75)–6
Bullone a Testa Bombata da
M10 x 70mm (116)–2
