5
MONTAGEM
P
ara a montagem são necessárias duas pessoas. Coloque todas as peças do aparelho elíptico numa área
livre e remova os materiais de embalagem. Não deite fora os materiais de embalagem até a montagem estar
concluída.
Adicionalmente à(s) ferramenta(s) incluída(s), a montagem requer uma chave Phillips e uma
chave inglesa .

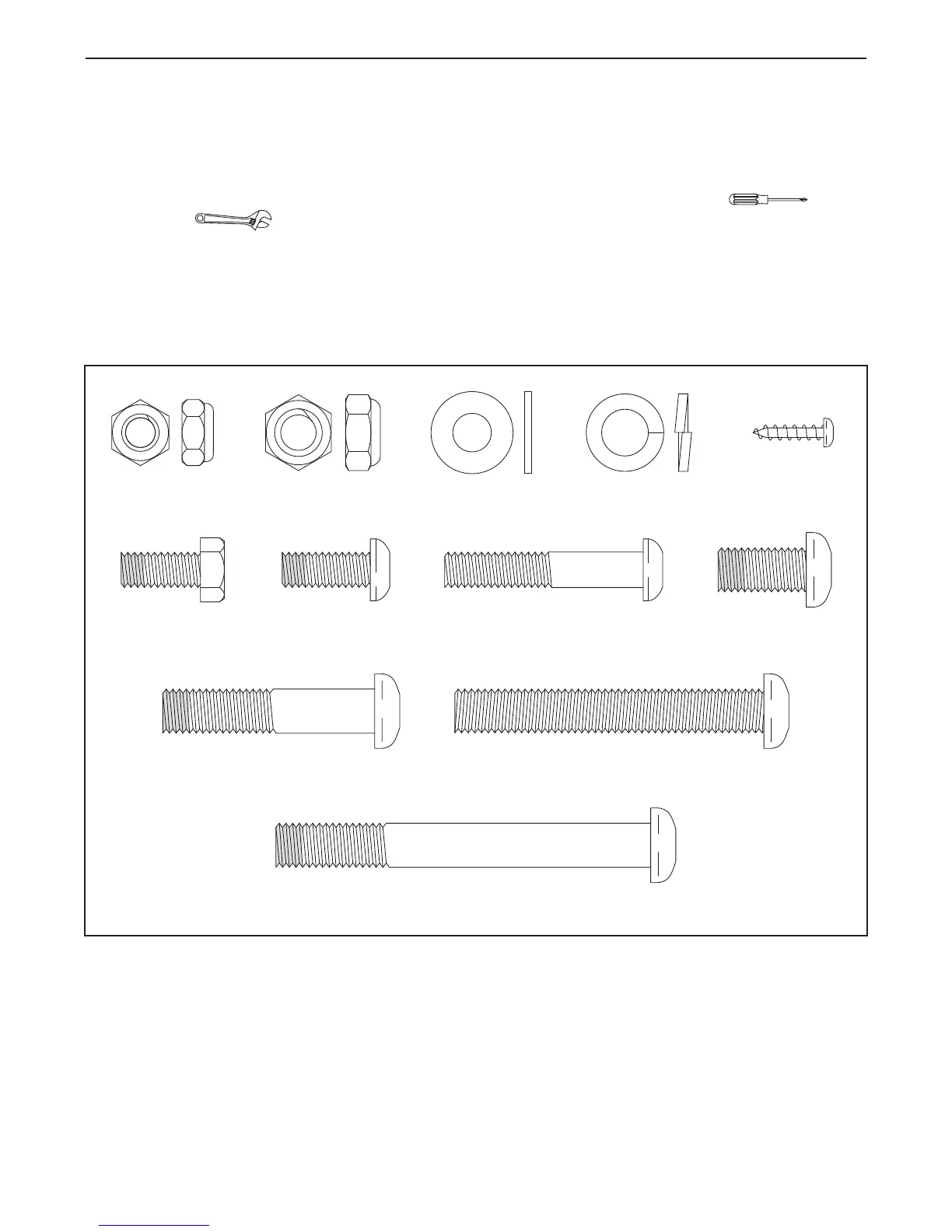

À medida que monta o aparelho elíptico, utilize as ilustrações abaixo para identificar as peças pequenas. O
número entre parêntesis em baixo de a cada peça é o número-chave da peça, da LISTA DE PEÇAS perto do
fim deste manual. O número a seguir aos parêntesis é a quantidade necessária para a montagem. Nota: Se
uma peça não se encontrar no kit de equipamento, verifique se foi previamente montada. Para evitar
danificar peças, não utilize ferramentas eléctricas na montagem.
Parafuso com
Plástico
M10 x 20mm (79)–4
Parafuso com
Plástico
M8 x 20mm
(80)–4
Pino Roscado de
Cabeça Redonda
M8 x 45mm (76)–4
Parafuso com Plástico M10 x 85mm (82)–4
Parafuso
M4 x 16mm
(92)–9
Anilha M8
(33)–6
Anilha Fendida
M10 (78)–10
Contraporca
M8 (77)–4
Parafuso
Sextavado
M8 x 18mm (85)–2
Contraporca
M10 (89)–2
Parafuso com Plástico
M10 x 48mm (75)–6
Pino Roscado de Cabeça
Redonda M10 x 70mm
