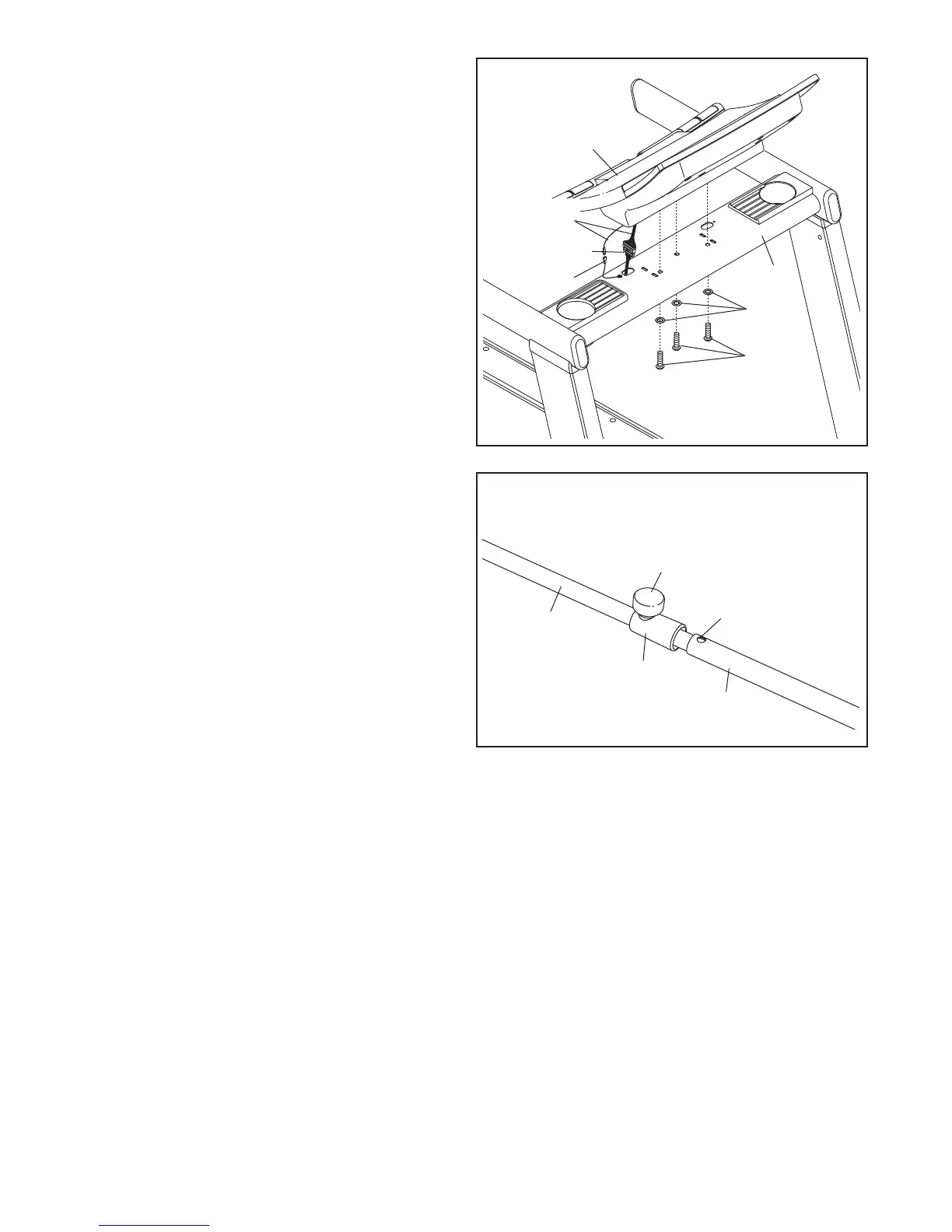

10. Avec l’aide d’une deuxième personne, placez
l’assemblage de la console proche de la Rampe
d
e la Base (96). Branchez le Fil de la Rampe
(52) sur le fil de la console.
Référez-vous au
s
chéma en médaillon inférieur de l’étape 8.
Les connecteurs devraient glisser facilement
l’un dans l’autre et s’enclencher en place.
Si
ce n’est pas le cas, tournez un des connecteurs
et essayez de nouveau. SI CE N’EST PAS LE
CAS, LA CONSOLE POURRAIT ETRE EN-
DOMMAGÉE QUAND ELLE EST ALLUMÉE.
Branchez le Fil de Terre de la Console (101) sur
le fil de terre de l’assemblage de la console.
Enfilez les fils dans l’assemblage de la console.
Attachez l’assemblage de la console à l’aide de
trois Boulons de 3/8" x 2 3/4" (5) et trois
Rondelles Étoilées de 3/8" (9).
Faites attention
de ne pas pincer les fils.
Assemblage
de la Console
101
96
5
9
10
Fil de la
Console
52
11. Identifiez le Loquet de Rangement (53). Retirez
l’attache sur l’extrémité du tube. Assurez-vous
que le manchon est glissé sur le trou indiqué et
que le Bouton du Loquet (54) est verrouillé dans
le trou indiqué. Tirez le manchon pour vous
assurer qu’il est verrouillé en place.
11
54
Manchon
Trou
Tube
53
