9
9
9
7
96
78
97
98
9
Befest-
igung
Verbindungs
stücke
7
9

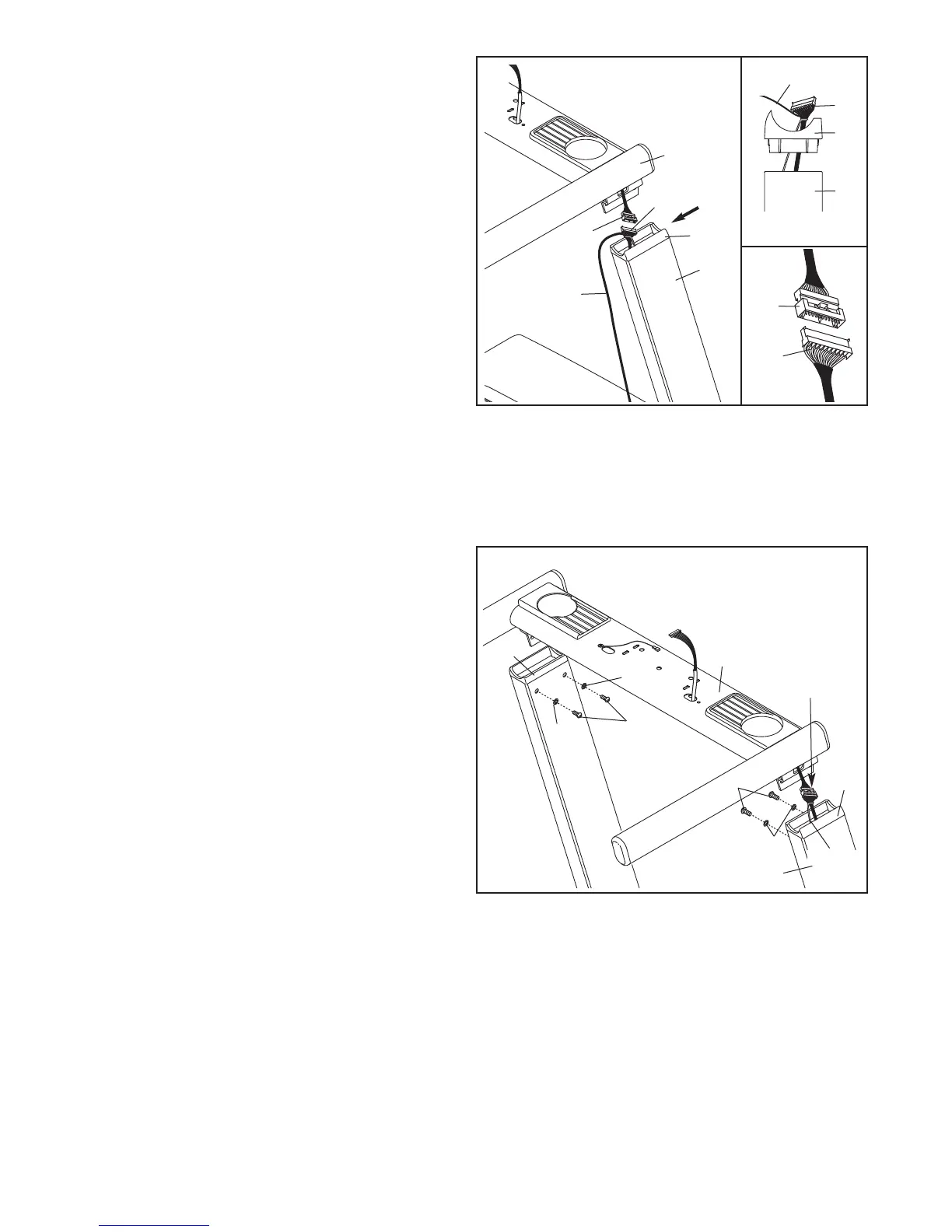

8. Siehe die obere Detailzeichnung. Richten Sie
d
en rechten Haltestangenabstandhalter (98) mit
dem rechten Pfosten (78) so aus, wie hier ange-
zeigt. Schieben Sie den Pfostendraht (38) und
die Kabelbefestigung durch den rechten
P
fostenabstandhalter und drücken Sie den
Abstandhalter auf den Pfosten.
Eine zweite Person soll die Haltestangenbasis
(96) an den rechten Pfosten (78) hinhalten.
Entfernen Sie die Kabelbefestigung vom
Pfostendraht (38).
Stecken Sie den Pfostendraht (38) und den
Haltestangendraht (52) zusammen.
Siehe die
untere Detailzeichnung. Die Verbindungs-
stücke sollten sich leicht ineinander schie-
ben lassen und einschnappen.
Sollte das
nicht der Fall sein, drehen Sie eines der
Verbindungsstücke um und versuchen Sie es
noch einmal.
WENN DIE VERBINDUNGS-STÜ-
CKE NICHT RICHTIG ZUSAMMENPASSEN,
KÖNNTE DER MONITOR BEIM
EINSCHALTEN DES STROMS BESCHÄDIGT
WERDEN.
9. Schieben Sie die angezeigten
Verbindungsstücke und die Befestigung durch
den rechten Pfosten (78).
Setzen Sie dann die Haltestangenbasis (96) auf
die Haltestangenabstandhalter (97, 98).
Befestigen Sie die Haltestangenbasis (96) mit
vier 3/8" x 1/2" Bolzen (7) und vier 3/8"
Zahnscheiben (9); ziehen Sie alle vier Bolzen
zuerst leicht an und dann fest.
Siehe Schritte 5 und 7. Ziehen Sie die vier 3/8"
x 4 1/4" Bolzen (6) jetzt fest.
78
9
6
Abb. A
52
Kabelbe-
festigung
98
8
38
38
52
38
Kabelbefestigung
98
78
A
bb. A
