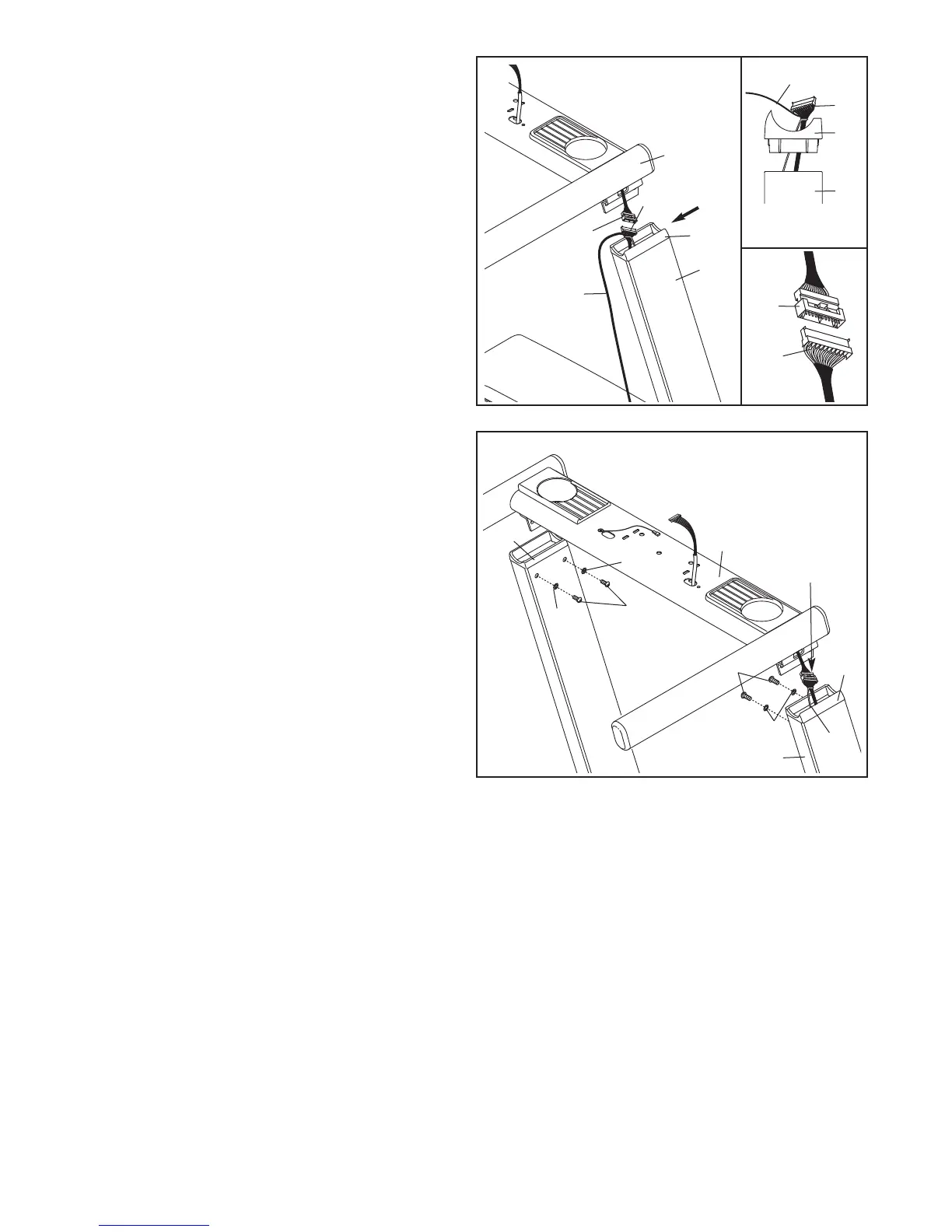

8. Lásd a felső képmellékletet. Igazítsa el a
k
épen látható módon a jobb oldali kormány-táv-
tartót (98) és a jobb oldali támasztóoszlopot
(78). Vigye át a támasztóoszlop vezetékét (38)
és a vezetékkötegelőt a jobb oldali támasztóos-
z
lop távtartóján, majd nyomja rá a távtartót a tá-
masztóoszlopra.
Másvalakivel úgy fogassa meg a konzolsz-
erelvényt (96), hogy az a jobb oldali tá-
masztóoszlop (78) közelében legyen. Távolítsa
el a vezetékkötegelőt a támasztóoszlop
vezetékéről (38).
Csatlakoztassa a támasztóoszlop vezetékét
(38) a kormány vezetékhez (52).
Lásd a kép-
mellékletet. A csatlakozóknak könnyen
össze kell csúszniuk és a helyükre kell pat-
tanniuk.
Ha ez nem történik meg, forgassa el
az egyik csatlakozót, majd próbálja újra.
Ha a
csatlakozók nem megfelelően vannak csat-
lakoztatva, a konzol az áramellátás bekapc-
solásakor károsodhat.
9. Tegye be a képen jelzett csatlakozókat, illetve
kötegelőt a jobb oldali támasztóoszlopba (78).
Ezután tegye rá a kormány alapját (96) a kor-
mány-távtartókra. (97, 98).
Erősítse fel a kormány alapját (96) négy 3/8-col
x 1/2-colos csavar (7), valamint négy 3/8-colos
csillagalátét (9) segítségével; kézzel hajtsa be
mind a négy csavart, majd húzza meg őket.
Lásd az 5. és 7. lépést. Húzza meg a négy 3/8-
col x 4 1/4-colos csavar (6).
