10

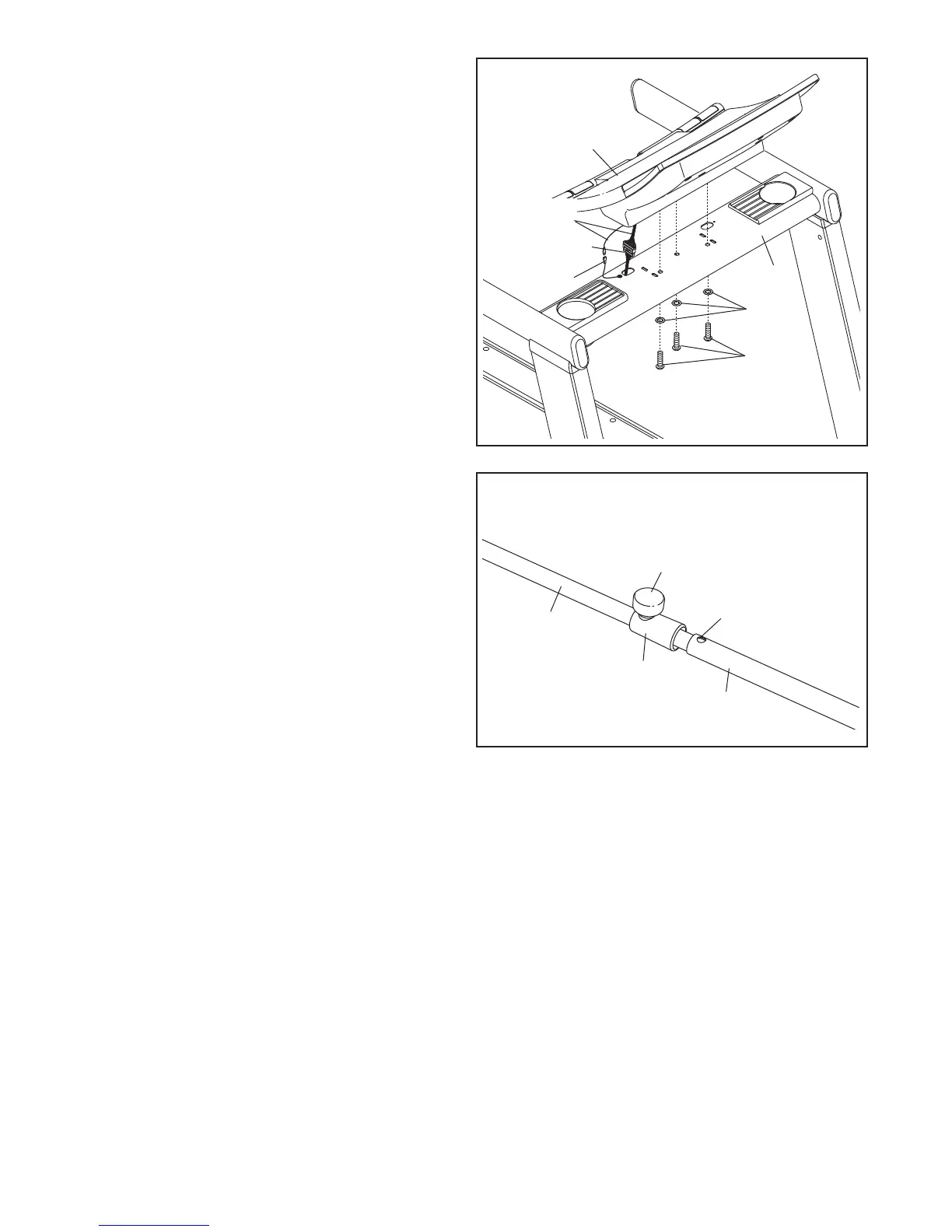

10. Z pomocą drugiej osoby, przytrzymaj moduł
konsoli przy podstawie poręczy (96). Przyłącz
p
rzewód poręczy (52) do przewodu konsoli.
Por. rysunek na dole w tekście w etapie 8.
Z
łącza powinny wśliznąć się łatwo jedno w
drugie i zatrzasnąć na miejscu.
Jeśli tak się
nie stanie, przekręć jedno ze złączy i spróbuj
ponownie. Jeśli złącza nie są połączone
poprawnie, konsola może zostać uszkod-
zona po włączeniu zasilania.
Przyłącz przewód uziomowy konsoli (101) do
przewodu uziomowego modułu konsoli. Włóż
przewody do modułu konsoli.
Przymocuj moduł konsoli za pomocą trzech śrub
3/8" x 2 3/4" (5) i trzech podkładek odginanych
3/8" (9).
Uważaj, aby nie przycisnąć prze-
wodów.
Moduł
konsoli
101
96
5
9
10
Przewody
konsoli
52
11. Odnajdź moduł zatrzasku (53). Usuń sznurek z
końca rurki. Upewnij się, że tuleja nasunęła się
nad otwór numer 1 i że gałka zatrzasku (54) jest
zamocowana w otworze numer 1. Pociągnij za
tuleję, aby upewnić się, że zablokowała się
na miejscu.
11
54
Tulejka
Otwór
Rurka
53
