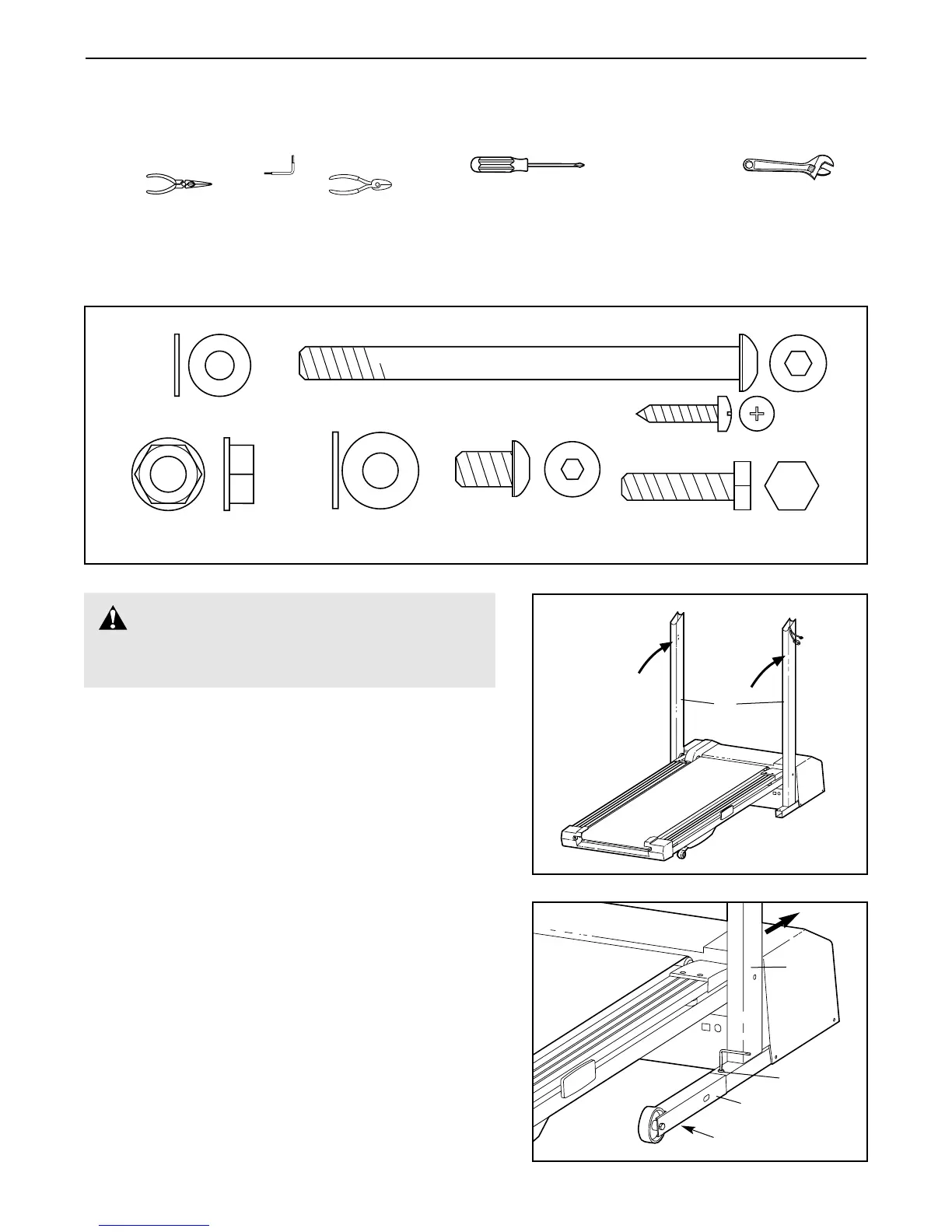

1. Con l’aiuto di una seconda persona, facendo attenzione
sollevare il Montante (11) fino a che il treadmill sia nella
posizione mostrata nel disegno.
11
MONTAGGIO
Il montaggio richiede due persone. Collocare tutte le parti in un'area sgombra e rimuovere il materiale d'imballag-
gio. Non sbarazzarsi del materiale d'imballaggio sino a montaggio completo. Attrezzi necessari per l’assemblag-
gio: I’inclusa chiave di allen e un cacciavite a croce , un chiave regolabile ,
pinzette , e una tenaglia .
Nota: La parte inferiore del nastro scorrevole é ricoperta di lubrificante ad alta resa. Durante il trasporto, una pic-
cola quantità di lubrificante potrebbe trasferirsi sul tappeto o sul cartone di trasporto. Questa e una condizione
normale e non ha effetto sul funzionamento del treadmill. Se c'è del lubrificante sul tappeto, asciugare il lubrifi-
cante con un panno morbido e detersivo dolce e non abrasivo.
5
2. Inserire una delle Gambe Estensione (34) nel treadmill
come mostrato nel disegno. (Nota: Potrebbe essere
d’aiuto inclinare i Montanti [11] nella direzione mostrata
dalla freccia, mentre inserite la Gamba d’Estensione.)
Assicurarsi che Gommino Base (40) sia sul lato indicato
della Gamba d’Estensione. Attaccare la Gamba
Estensione con una Vite Gamba Estensione (53).
Assicurarsi di spingere sulla testa della Vite Gamba
Estensione mentre viene stretta.
Dopo, attaccare l’altra Gamba Estensione (non raffigu-
rata) nello stesso modo.
53
11
2
1
34
40
Vite Gamba
d’Estensione
(53)–2
Vite (79)–6
Rondella Corrimano
(92)–2
Dado Corrimano
(93)–2
Bullone Corrimano Corto (89)–2
Rondella (39)–2
Bullone Corrimano (91)–2
ATTENZIONE: Non inserire la spina
della corrente fino a che il treadmill sia completa-
mente montato.
