11
11
1
39
89
34
88
4
92
91
93
34
88
3
88
21
11
Atadura
70
79
79
88
21
88
106
21
46
46
1
5a
5b
Atadura
106
Atadura
6

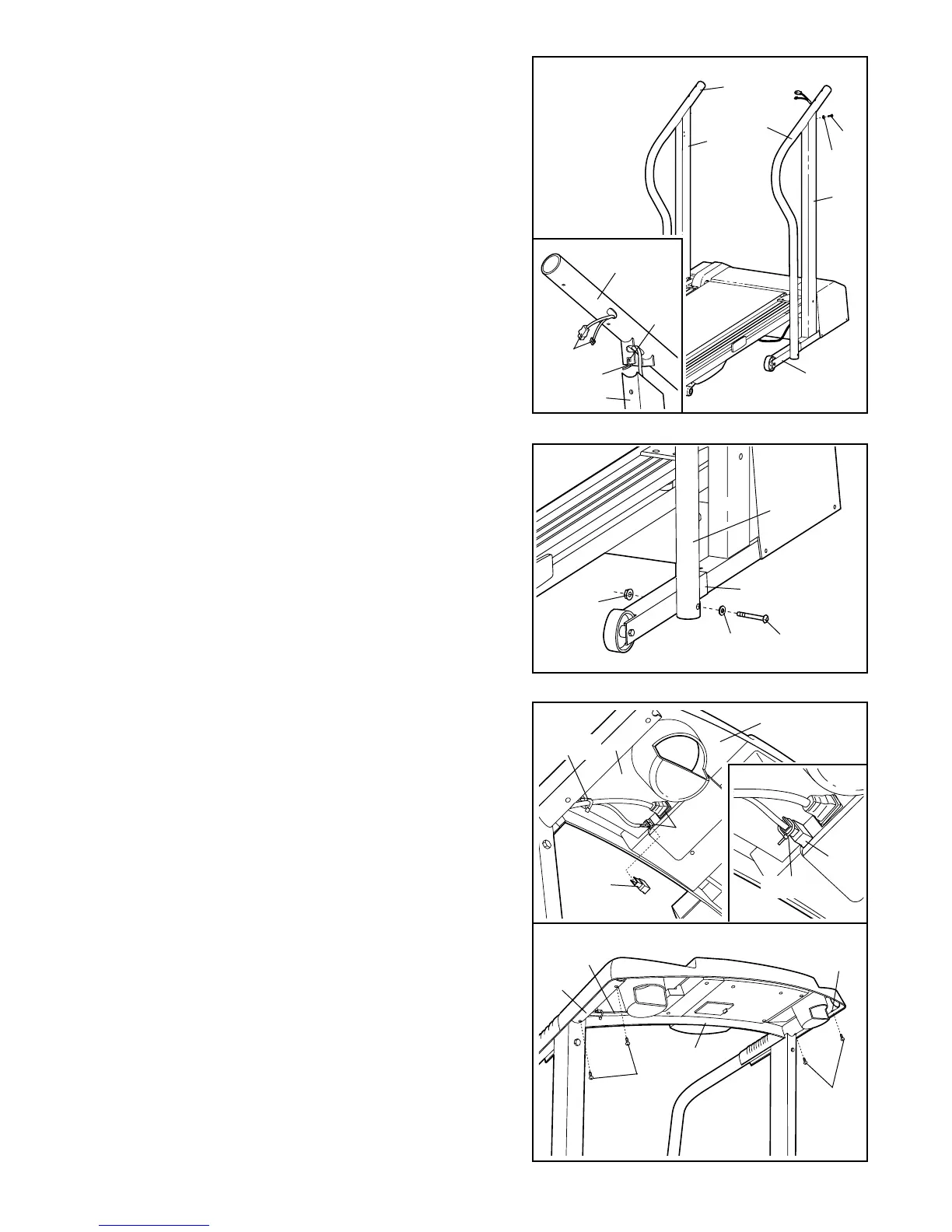

3. Refiérase al dibujo del recuadro. Si hay una atadura
plástica en la Tuerca Cubierta (70) en la Baranda
Derecha (88), quite la atadura. Jale de 15cm de dos
Cables (21) afuera del Montante Vertical (11) derecho.
Meta los Cables arriba dentro de la Baranda Derecha
como se muestra. Usando las pinzas, jale Cables afuera
del orificio indicado en la Baranda Derecha.
Inserte el sujetador en la Baranda Derecha (88) dentro
del Montante Vertical (11) derecho, con el extremo infe-
rior de la Baranda Derecha al lado de la Pata de
Extensión (34). Apriete flojamente un Perno Corto de la
Baranda (89) con una Arandela (39) dentro del extremo
superior del Montante Vertical.
Conecte la Baranda Izquierda (1) como se describa arriba.
Nota: No hay cables en el Montante Vertical (11) izquierdo.
4. Conecte el extremo de la Baranda Derecha (88) a la Pata
de Extensión (34) con un Perno de la Baranda (91), una
Arandela de la Baranda (92) y una Tuerca de la Baranda
(93) como se muestra. No apriete la Tuerca de la
Baranda todavía. Nota: Puede ser necesario empujar el
extremo inferior de la Baranda para alinear el orificio en la
Baranda con el orificio en la Pata de Extensión.
Conecte la Baranda Izquierda a la Pata de Extensión iz-
quierda (que no se muestran) como se describe arriba.
5. Coloque la Base de la Consola (46) en las Barandas (88,
1) (la Baranda Izquierda no se muestra). Jale los dos
Cables (21) hacia afuera solo lo suficiente para conectar-
los a los dos toma corrientes en la Base de la Consola.
Haga un lazo con la atadura plástica indicada e inserte el
extremo por el otro sostén de la atadura en la parte de
abajo de la Base de la Consola. Localice el que tiene un
enchufe con dos polos y un enchufe con tres polos.
Conecte los conectadores dentro de los toma corrientes
en la Base de la Consola. Si los enchufes no entran fá-
cilmente, rótelos y enchúfelos. A continuación, en-
chufe el otro Cable dentro del otro toma corriente en la
Base de la Consola. ADVERTENCIA: No conecte o des-
conecte los Cables mientras que el cable eléctrico esté
enchufado. Apriete la atadura plástica con seguridad
para prevenir que los Cables se resbalen. Corte el ex-
tremo de la atadura plástica. Deslice la Cubierta del
Cable (106) a los enchufes de tal manera que estén com-
pletamente cubiertos.
Vea el dibujo del recuadro. Meta la atadura plástica in-
cluida alrededor de la Cubierta del Cable (106) de tal ma-
nera que la atadura plástica esté en las dos aberturas en
la Cubierta del Cable. Apriete la atadura plástica y corte el
extremo.
Refiérase al dibujo 5b. Enrosque cuatro Tornillos (79)
dentro de las Barandas (88, 1) y la Base de la Consola
(46). Asegúrese que los Cables (21) en la Baranda
Derecha estén alejados de los orificios para los tor-
nillos. Después que los cuatro Tornillos se han enros-
cado un par de veces, apriete los Tornillos hasta que
estén apretados; no los sobre apriete.
