6

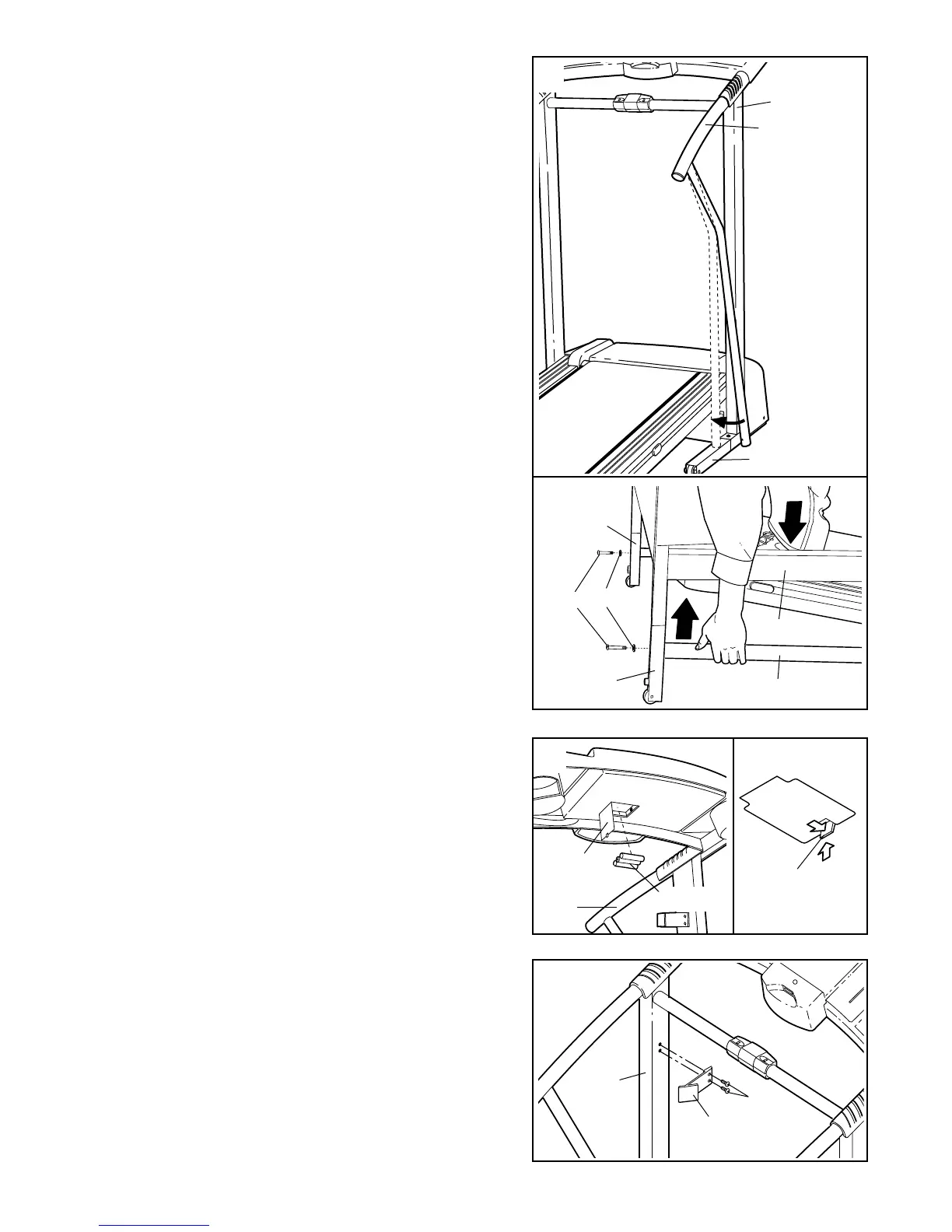

5. Conecte el Seguro de Almacenamiento (14) al Montante
Vertical izquierdo (11) con dos Tornillos del Seguro
(101). Tenga cuidado de no sobre apretar los
Tornillos.
6. Asegúrese de apretar todas las piezas antes de utili-
zar la caminadora. Guarde la inclusa llave “L” en un
lugar seguro. Guarde la inclusa llave “L” para ajustar la
banda para caminar (vea la página 13). Para proteger el
suelo o la alfombra de daño, coloque un tapete debajo
la caminadora.
4. La consola requiere tres pilas "1,5V" (no incluidas),
se recomiendan pilas alcalinas. Para instalar las pilas,
primero toque una de las Barandas (1) para descar-
gar cualquier estática. A continuación, abra la cubierta
de las pilas como se muestra. Inserte tres pilas en el
compartimiento de las pilas. Asegúrese de que las ter-
minales negativas (–) de las pilas estén tocando los
resortes en el compartimiento de las pilas. Cierre la
cubierta de las pilas, empuje hacia arriba la lengüeta de
la cubierta de pilas, y entonces empuje la lengüeta
hacia delante como se muestra en el dibujo en el ex-
tremo derecho. Asegúrese que las lengüetas se tran-
quen en su lugar.
3
14
11
5
3. Sostenga una de las Barandas (1) a un ángulo como se
muestra e inserte el extremo superior lo más profundo
posible en el Montante Vertical derecho (11). Mantenga
el extremo inferior de la Baranda lejos de la caminadora
para evitar rallar la pintura. A continuación, rote el ex-
tremo inferior de la Baranda a la posición que se mues-
tra con la línea de puntos.
Deslice la otra Baranda (1)en el Montante Vertical (11)
izquierdo como se describe arriba.
3a. Con la ayuda de otra persona, cuidadosamente ladea
los Montantes Verticales (11) hacia abajo para que las
Patas de Extensión (34) estén en la posición vertical
como se muestra.
Apriete un Tornillo de la Baranda (74) con una Arandela
de la Baranda (75) en la Pata de Extensión izquierda
(34) y el extremo inferior de la Baranda izquierda (1)
como se muestra. Nota: Para alinear el orificio en la
Baranda con el orificio en la Pata de Extensión, puede
ser necesario que otra persona se pare en la camina-
dora y levante la Baranda.
A continuación apriete un Tornillo de la Baranda (74)
con una Arandela de la Baranda (75) en la Pata de
Extensión derecha (34) y el extremo inferior de la
Baranda derecha (1).
Con la ayuda de una segunda persona, cuidadosa-
mente levante los Montantes Verticales (11) en la posi-
ción vertical.
11
34
1
3
75
74
1
34
34
11
3a
Cubierta
de las Pilas
Lengüeta de la
Cubierta de las
Pilas
Pilas
1
4
