6
MONTAGE
Für die Montage sind zwei Personen erforderlich. Stellen Sie das Laufgerät auf einen freien Platz und entfernen
Sie alle Verpackungsteile. Werfen Sie die Verpackung erst nachdem das Gerät vollständig zusammengesetzt ist
weg. Für die Montage braucht man einen Kreuzschlüsse und ein Gummihammer .
Anmerkung: Die Unterseite des Laufbands des Laufgeräts wurde mit einem Hochleistungsschmiermittel behandelt.
Während der Verschiffung kann eine kleine Menge des Schmiermittels auf den oberen Teil des Laufbandes oder
Verschiffungspackung übertragen sein. Dies ist eine normale Bedingung und wird die Leistung des Laufgerätes
nicht beeinflussen. Sollte das Laufband Schmiermittel darauf haben, dann wischen Sie es mit einem weichen Tuch
und einem milden, nicht-Schleifmittel Reiniger ab.

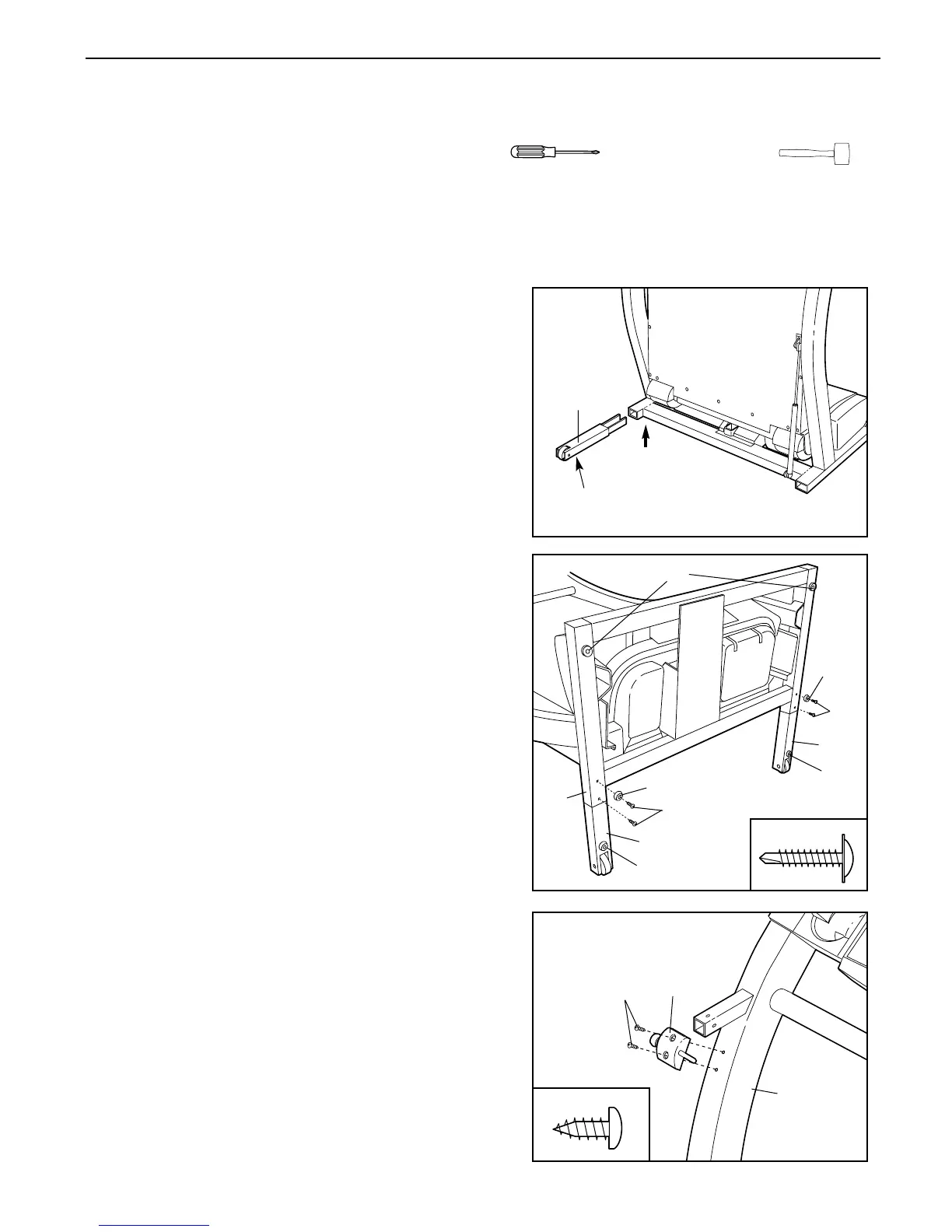

1. Zu zweit stellen Sie das Laufgerät vorsichtig in eine auf-
rechte Position.
Während die zweite Person das Laufgerät auf die Seite
kippt und fest hält, schieben Sie die Verlängerungs-
stange (103) in das Laufgerät, wie gezeigt. Achten Sie
darauf, dass die Verlängerungsstange so gedreht ist,
dass sich die Basisunterlage (11) unten befindet.
Dann kippen Sie das Gerät auf die andere Seite, halten es
fest und schieben sie die andere Verlängerungs-stange
(nicht gezeigt) auf die gleiche Weise ein. Lassen Sie die
Seite des Laufgeräts herunter, so dass beide Verlänge-
rungsstangen (103) flach auf dem Boden stehen.
2. Mit Hilfe einer zweiten Person, senken Sie den
Laufgerätrahmen vorsichtig und kippen die Pfosten (82)
nach unten, wie gezeigt. Achten Sie darauf, dass die
Verlängerungsstangen (103) in den Pfosten bleiben.
Befestigen Sie jede Verlängerungsstange (103) mit zwei
Schrauben (101) und einem dicke Basisunterlage (97)
wie gezeigt.
Anmerkung: Ein dicke Basisunterlage (97) und
Abstandsstück (nicht gezeigt) könnte eventuell einbegrif-
fen sein. Benutzen Sie die extra Unterlage falls die an-
dere abgenützt oder ersetzt werden muss. Falls ein
Basisunterlage (11) ersetzt werden muss, benützen Sie
das Ersatzbasispolster mit dem Abstandsstück
.
103
11
1
2
101
11
11
11
97
97
101
103
103
82
3
3. Mit Hilfe einer zweiten Person kippen Sie die Pfosten (82)
wieder vorsichtig in die aufrechte Position zurück.
Befestigen Sie die Verschlussmontage (13) an den linken
Pfosten (82) mit den zwei Greifschrauben (89).
13
89
82
101
89
