7
MONTAGE
D
e montage van deze loopband moet door twee mensen gebeuren.
P
laats de loopband op een open plek en
verwijder de verpakking. Gooi de verpakking pas weg wanneer u de loopband volledig gemonteerd heeft.
Aandacht: De onderkant van de loopband is met een hoogwaardig smeer behandeld. Het kan zijn dat tijdens het
vervoer wat van het middel op de bovenkant van de loopband terecht is gekomen of zich in de verpakking
bevindt. Dit is normaal en tast de prestatie van de loopband niet aan. Mocht er wat van het middel op de
bovenkant van de loopband bevinden, veeg dit dan met een zachte lap gewoon weg.

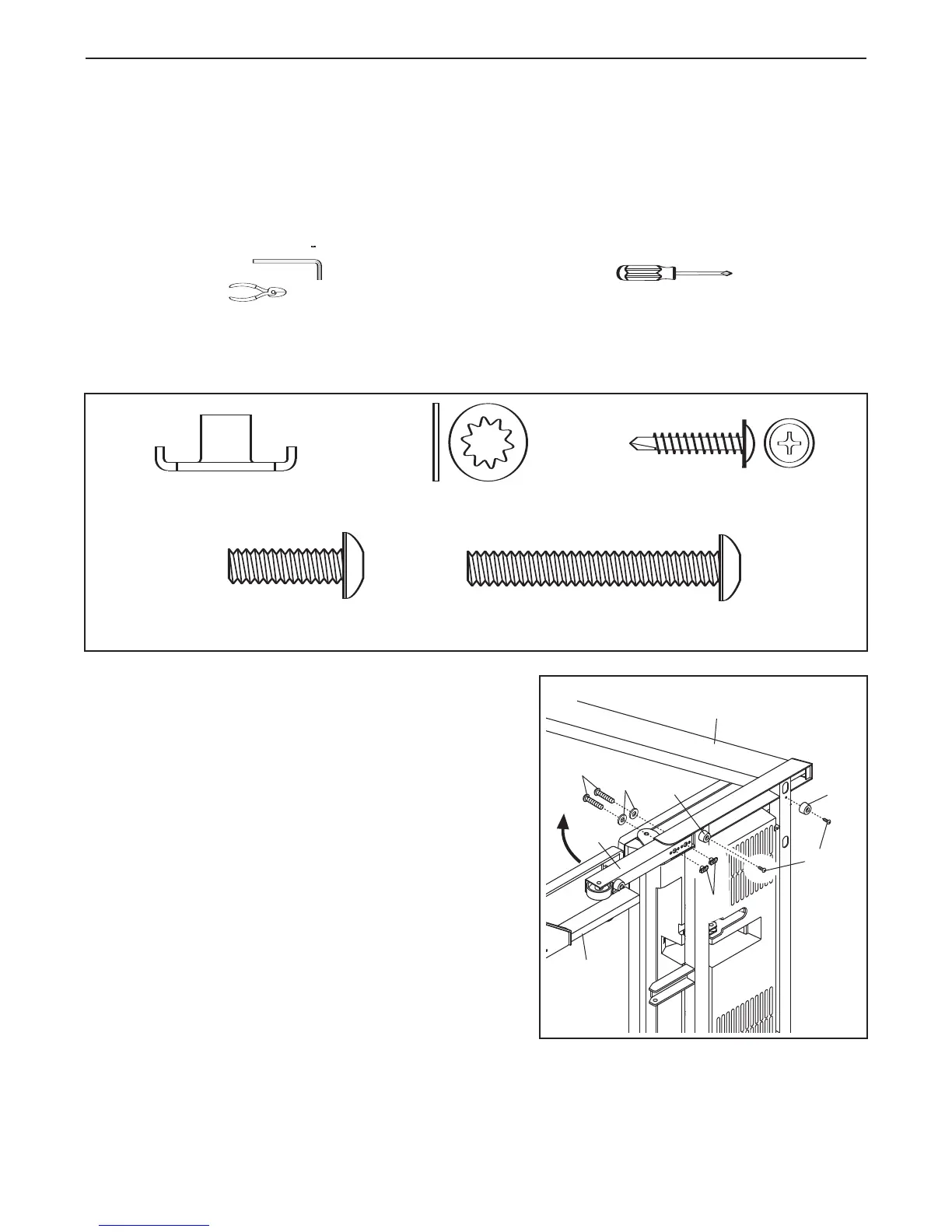

U zult de meegeleverde sleutel , uw eigen kruiskop schroevendraaier , en een knijp-
tang nodig hebben .
Gebruik de tekeningen hieronder tijdens de montage van de fiets om de kleine onderdelen te herkennen.
Aandacht: sommige kleine onderdelen zijn al gemonteerd om de verzending te vergemakkelijken. Om schade
aan de plastic onderdelen te vermijden, gebruik nooit elektrisch gereedschap voor de montage.
1. Zorg ervoor dat het snoer uit het stopcontact
getrokken is.
Met de hulp van een tweede persoon, leg zoals getoond
de loopband voorzichtig op zijn linkerkant. Klap het
Onderstel (58) gedeeltelijk op zodat de loopband meer
stabiel is. Klap de loopband niet helemaal op totdat de
montage voltooid is.
Maak vier Kussentjes van de Basis (82) (slechts twee
worden getoond) vast aan de basis van de Staanders
(84) met vier 1" Tek Schroeven (22).
Maak een Verlengstuk van de Poot (89) aan de on-
derkant van de Staanders (84) vast zoals getoond. Houd
twee Moeren van het Verlengstuk van de Poot(67) aan
de onderkant van het Verlengstuk van de Poot. Plaats
dan twee Bouten van het Verlengstuk van de Poot(65)
met Sterrin-gen (8) aan de bovenkant van het Verlengs-
tukken van de Poot en draai de Bouten van het Verlengs-
tuk van de Poot strak vast in de Moeren van het ver-
lengstuk van de Poot.
Met hulp van een tweede persoon, draai de loopband
voorzichtig om op de andere zijde. Maak het andere ver
-
lengstuk van het Been (niet getoond) vast zoals hier
-
boven beschreven.
89
58
82
82
84
22
65
8
1
67
Wheel Nut (13)–2
1
1" Schroef van de
Voetkussentje (22)–4
Handrail Bolt (64)–4
1
Extension Leg Bolt (96)–4
3
Star Washer
(84)–2
Sterring (8)–8
Bout voor het
Bedieningspaneel (64)–4
Moer van het Verlengstuk
van de Been (67)–4
L
Bouten van het Verlengstuk van
het Been (65)–4
5
Extension Leg Bolt (96)–4
