8
4. Steek de Draadkoker van het Bedieningspaneel (78) en
de TV-kabel in de Staanders (84).
Plaats het bedieningspaneel op de Verticale Onderdelen
(84). Zorg ervoor dat de Draadkoker van het
Bedieningspaneel (78) en de TV-kabel niet gekneld
raken. Terwijl een tweede persoon het bedieningspaneel
vasthoudt, zet u het paneel vast met vier Bouten van het
Bedieningspaneel (64) en vier Stervormige
Afdichtingsringen (8) zoals afgebeeld; draai eerst vier
Bouten van het Bedieningspaneel en draai ze dan
strak vast.
Bedieningspaneel-
onderstel
64
78
64
8
8
TV-kabel
84
84
4

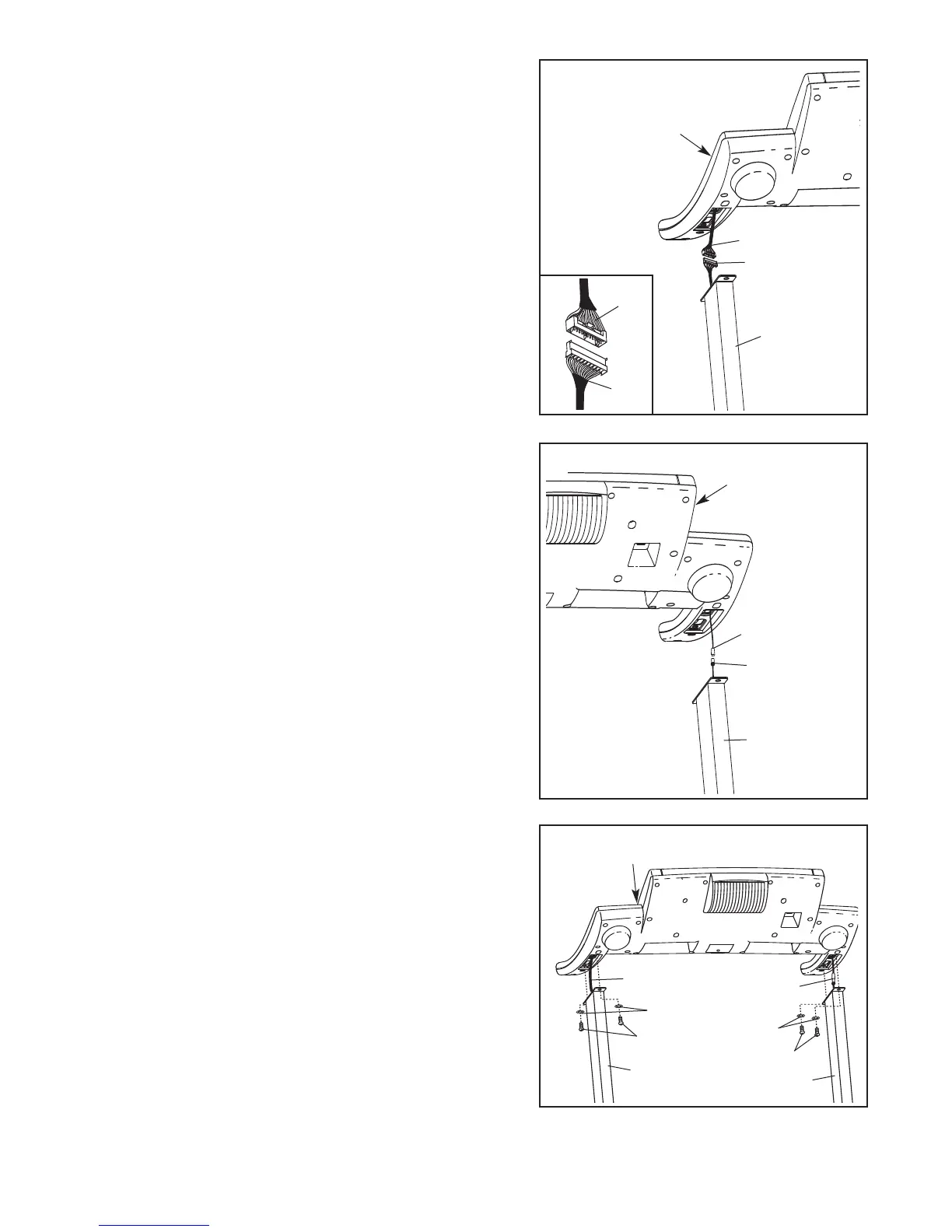

2. Met de hulp van een tweede persoon, moet u de
Verticale Onderdelen (84) rechtop zetten.
Laat de andere persoon het bedieningspaneel naast de
V
erticale Onderdelen (84) houden zoals afgebeeld. Kijk
onder het bedieningspaneel en zoek naar het Draadhar-
nas van het Bedieningspaneel (78).
Snij de banden los waarmee het Verticale Draad-harnas
(77) aan het rechter Verticale Onderdeel (84) is vastge-
maakt. Sluit het verticale draadharnas aan op het
Draadharnas van het Bedieningspaneel (78).
Zorg er-
voor dat u de connectors goed aansluit (zie de af-
beelding). De connectors moeten gemakkelijk naast
elkaar schuiven en op hun plaats klikken.
Als dit niet
het geval is, moet u één connector draaien en het op-
nieuw proberen. ALS DE CONNECTORS NIET GOED
ZIJN AANGESLOTEN, KAN HET BEDIENINGSPA-
NEEL BESCHADIGD RAKEN WANNEER DE STROOM
WORDT INGESCHAKELD.
84
77
78
2
Bedieningspaneel-
o
nderstel
77
78
3. Kijk onder het onderstel van het bedieningspaneel en
zoek de TV-kabel.
Snijd de banden los waarmee de TV-kabel van de
Staander (104) aan de linker Staander (84) is vastge-
maakt. Verbind de TV-kabel van de Staander met de TV-
kabel van het onderstel van het bedieningspaneel.
84
104
TV-kabel
Bedieningspaneel-
onderstel
3
