9

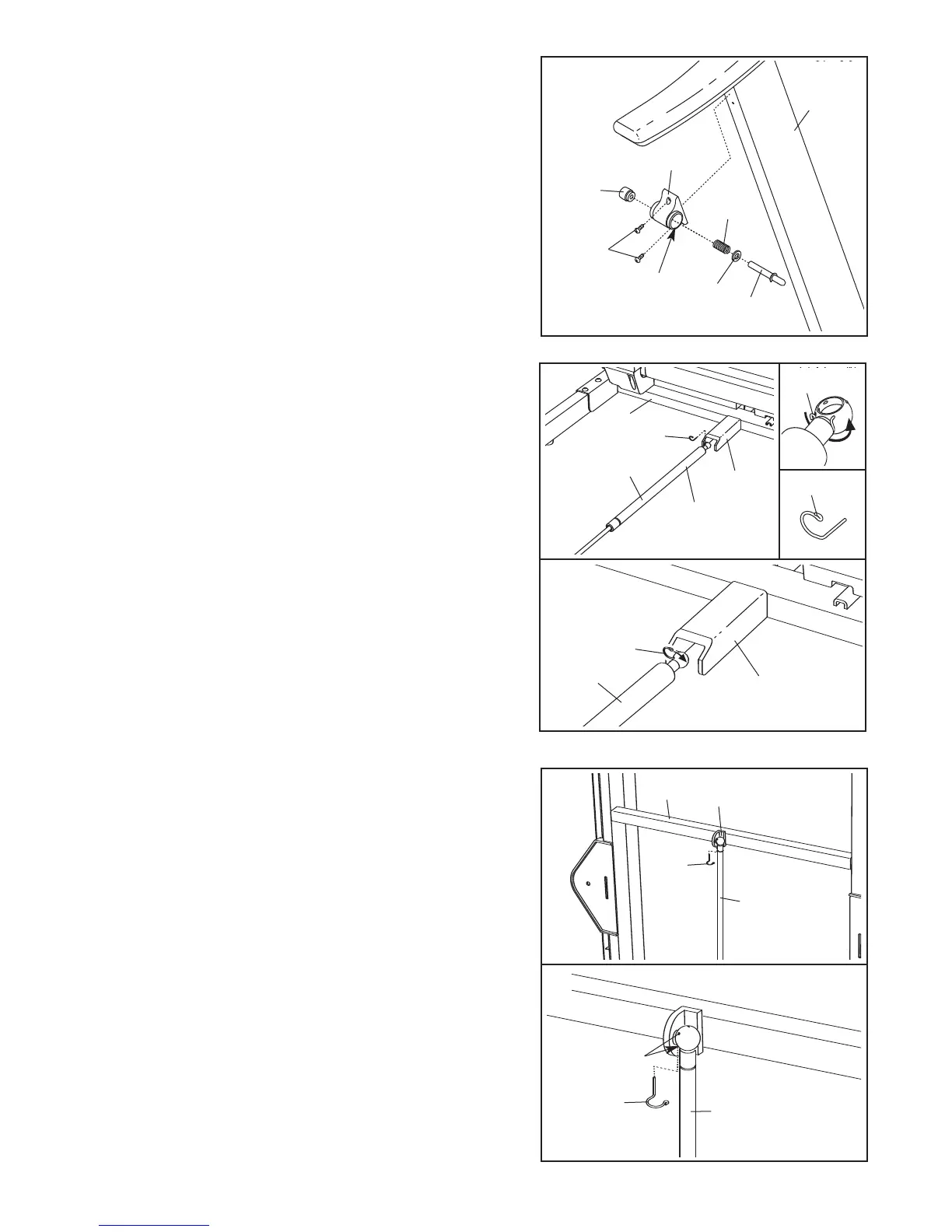

6. Plaats de loopband in de opbergpositie (raadpleeg DE
LOOPBAND OPKLAPPEN EN VERPLAATSEN op pagina
26).
Plaats dan het cilinderuiteinde van de Schokdemper (92)
aan de beugel aan de basis van de Staanders (84).
Zie de twee kleine ingevoegde afbeelding. Met uw nagel
of met het uiteinde van een schroevendraaier, druk op het
uiteinde van de Schokdemperpen (25) om de pen van de
Schokdemper (92) los te maken. Draai de Schokdemper-
pen dan rond en trek de pen uit de Schokdemper.
U moet
voorzichtig handelen zodat u de Schokdemperpen
niet verliest.
Zie de afbeelding 5a. Druk het cilinderuiteinde van de
Schokdemper (92) op het bolletje van de beugel. Steek
het uiteinde van de Schokdemperpen (25) door twee van
de kleine gaatjes aan het uiteinde van de Schokdemper.
Draai de Schokdemperpen dan rond tot het op de
Schokdemper klikt.
92
25
92
25
6
5a
84
Houder
Cilinder
Houder
25
25
7. Zet de Schokdemper (92) rechtop in verticale stand. Ver-
wijder de Schokdemperpen (25) van het uiteinde van de
Schokdemper dat rechtop staat, zoals beschreven in stap
6. Als het nodig is, draai de Schokdemper rond zo-dat het
uiteinde van de Schokdemper op dezelfde lijn komt als het
bolletje op de beugel van het Onderstel (58).
Druk dan op de toetsen om de Helling te vergroten of te
verkleinen totdat het bolletje op de beugel op dezelfde lijn
ligt als de Schokdemper (92). Druk dan het uiteinde van de
Schokdemper op het bolletje. Opmerking: Het kan gebeu-
ren dat u het uiteinde van de Schokdemper op het bolletje
moet drukken terwijl het Onderstel beweegt.
Zie afbeelding 7a. Plaats de Schokdemperpen (25) in de
twee kleine gaatjes vermeld aan de uiteinde van de
Schokdemper (92). Draai dan de Schokdemperpen rond
totdat de pen op de Schokdemper klikt. Opmerking: Er zijn
Extra Schokdemperclips inbegrepen.
Druk op de Hellingafname [INCLINE] toets en stel de
hellingstand in de laagste positie. Trek vervolgens de
stekker uit het stopcontact.
5
. Oriƫnteer de Bemanteling van het Veerslot (73) zodat het
grote gat aan de aangegeven kant is. Maak de Beman-
teling van het Veerslot aan de linker Staander (84) vast
met twee Schroeven van het Veerslot (3); draai eerst
b
eide Schroeven van het Veerslot in de Staander en
draai ze dan strak vast.
V
erwijder de knop van de pen. Zorg ervoor dat de kraag
en de veer op de pen zitten. (Aandacht: Plaats, mochten
e
r twee kragen zijn, een kraag aan beide kanten van de
veer.) Plaats de pin in de Bemanteling van het Veerslot
(73) en draai de knop weer vast.
Sluit het netsnoer aan zoals beschreven op bladzijde 13,
en schakel de netstroom in zoals beschreven op bladzi-
jde 15. Opmerking: De loopband kan automatisch naar
het hoogste hellingsniveau stijgen en dan opnieuw naar
het laagste niveau zakken.
3
Pen
Veer
Kraag
Knop
73
5
84
Groot
Gat
25
92
Gaten
25
92
7
7a
58
Houder
