Comment eectuer le contrôle de la correcte connexion de n de course:
1. Panneau de commande : appuyer sur le bouton pour la remonte, le lit remonte et en appuyant sur le bouton « descente » le lit baisse.
2. Pendant la remonte du lit, appuyer sur le n de course pour le point le plus haut : le lit doit s’arrêter tout de suit
3. Pendant la descente du lit, appuyer sur le n de course pour le point le plus bas (monté sur l’encoder mécanique) ; le lit doit
s’arrêter tout de suite.
Apres ce contrôle les n de course sont synchronisés
5.3.2 BRANCHEMENTS DU MOTEUR
(C-3) FIG. 2 – BRANCHEMENT MOTEUR VUE CÔTÉ ENTRÉE DES FILS
Le moteur dispose d’un connecteur 5 pôles qui accueille un connecteur femelle volant dont l’aspect est représenté sur la g. 2. Cette
gure montre le connecteur du côté du branchement des ls câblés.
Les ls n° 4 et 5 sont le branchement pour le moteur, pour leur câblage se référer au schéma de la g. 2.
5.3.3 CABLAGES

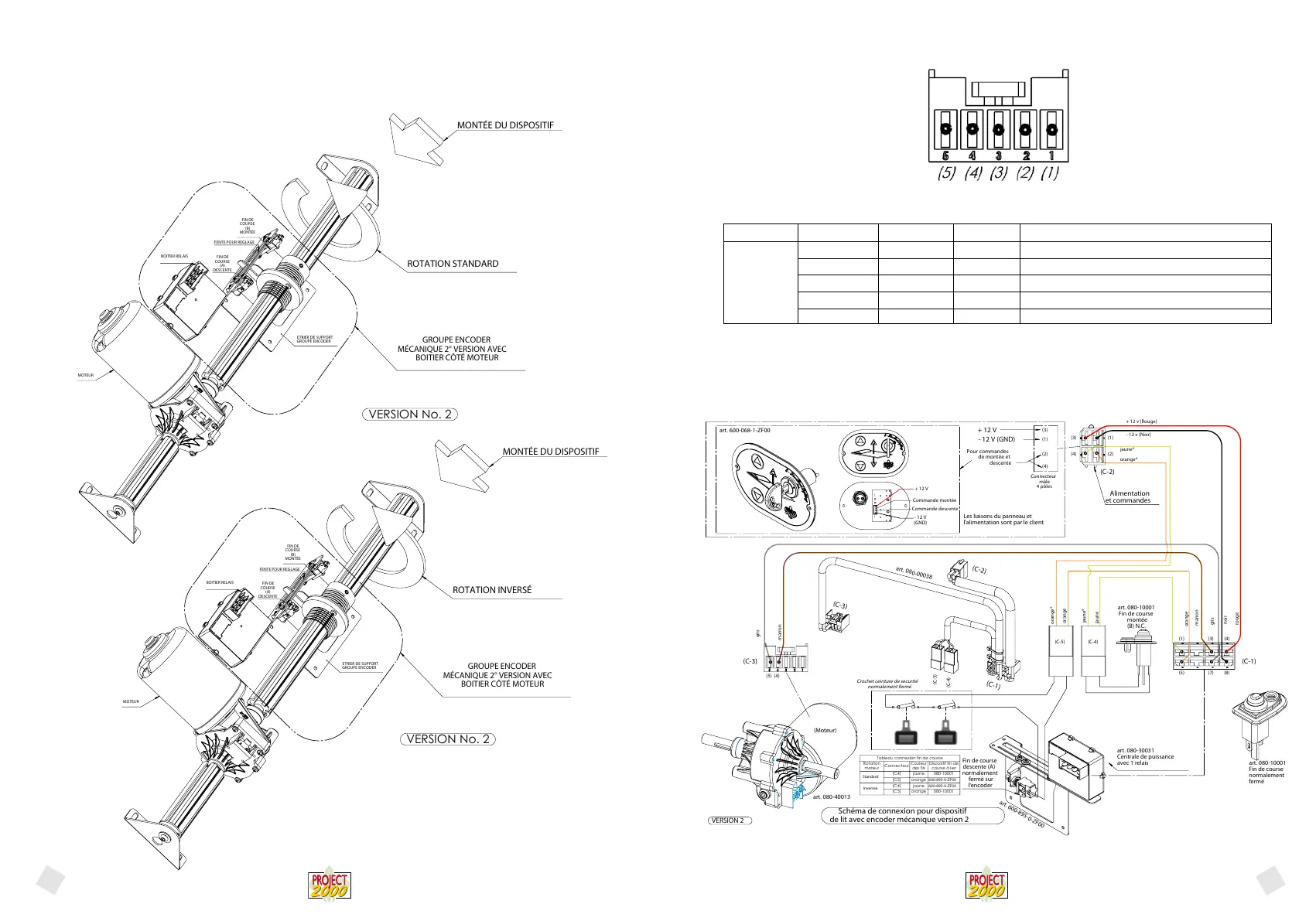

FIG. 3.A – SCHÉMA DES BRANCHEMENTS
Sérigraphie ID logique Plage Bornes Caractéristiques - Description
MOT2 0 - 12Vcc PIN 5 Moteur (GRIS)
MOT1 0 - 12Vcc PIN 4 Moteur (MARRON)
Non utilisé PIN 3 Non utilisé
Non utilisé PIN 2 Non utilisé
Non utilisé PIN 1 Non utilisé
(C-3)
art. 080-40013
VERSION 2
Schéma de connexion pour dispositif
de lit avec encoder mécanique version 2
(4)
(5) (7) (8)
(4)(3)(1)
(C-3)
(5) (4)
+ 12 V
marron
gris
orange*
(3)
jaune*
orange
jaune
rouge
noir
(1)
gris
marron
+ 12 v (Rouge)
- 12 v (Noir)
(3)
- 12 V (GND)
(1)
Pour commandes
de montée et
descente
(2)
(4)
jaune*
(2)
orange*
orange
Connecteur
mâle
4 pôles
Alimentation
et commandes
(C-2)
(C-5) (C-4)
(C-5)
(C-2)
(C-3)
(C-4)
(C-1)
art. 080-00038
art. 600-068-1-ZF00
Les liaisons du panneau et
l'alimentation sont par le client
Commande descente
+ 12 V
- 12 V
(GND)
Commande montée
art. 080-30031
Centrale de puissance
avec 1 relais
Fin de course
descente (A)
normalement
fermé sur
l'encoder
art. 600-895-0-ZF00
art. 080-10001
Fin de course
montée
(B) N.C.
art. 080-10001
Fin de course
normalement
fermé
(C-1)
(Moteur)
Crochet ceinture de securité
normalement fermé
Tableau connexion fin de course
Rotation
moteur
Connecteur
Couleur
des fils
Dispositif fin de
course à lier
Standard
(C4) jaune 080-10001
(C5) orange 600-895-0-ZF00
Inversée
(C4) jaune 600-895-0-ZF00
(C5) orange 080-10001
Français Français
FIN DE
COURSE
(A)
DESCENTE
ETRIER DE SUPPORT
GROUPE ENCODER
MOTEUR
BOITIER RELAIS
FIN DE
COURSE
(B)
MONTÉE
FENTE POUR REGLAGE
ROTATION STANDARD
MONTÉE DU DISPOSITIF
GROUPE ENCODER
MÉCANIQUE 2° VERSION AVEC
BOITIER CÔTÉ MOTEUR
VERSION No. 2
FIN DE
COURSE
(A)
DESCENTE
ETRIER DE SUPPORT
GROUPE ENCODER
MOTEUR
BOITIER RELAIS
FIN DE
COURSE
(B)
MONTÉE
FENTE POUR REGLAGE
ROTATION INVERSÉ
MONTÉE DU DISPOSITIF
GROUPE ENCODER
MÉCANIQUE 2° VERSION AVEC
BOITIER CÔTÉ MOTEUR
VERSION No. 2
