FR - 37 -
Instructions de montage
! Avant l’installation veuillez lire attentivement ces instructions.
! N’installez le réfrigérateur/congélateur que dans un meuble de cuisine stable et à niveau.
! Si nécessaire inversez le sens d’ouverture de la porte en suivant les instructions
(ci-dessous).
! Vérifiez les dimensions de la niche (voir fig C). Le positionnement du joint entre les
deux portes du meuble de cuisine doit être aligné avec celui des portes du produit.

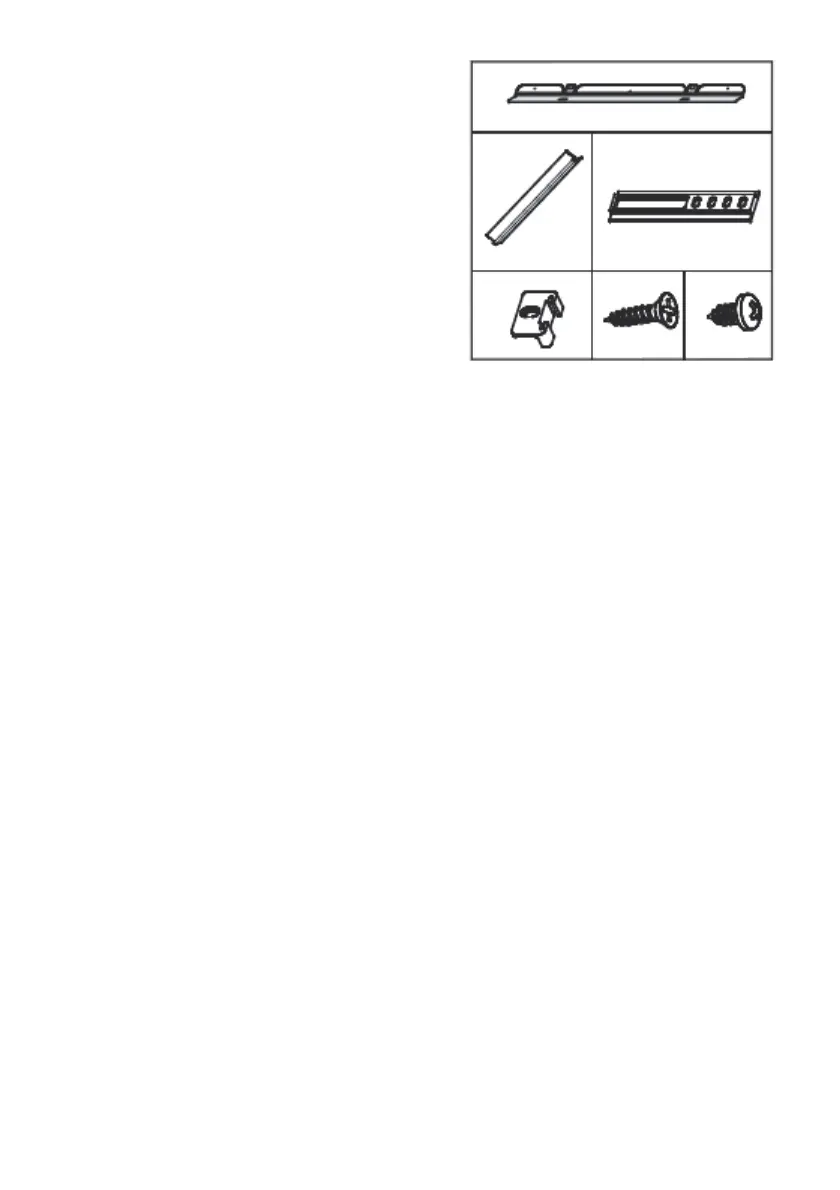

1. Référez-vous à la figure A pour la liste des pièces nécessaires à l’installation.
2. Insérez la barre de fer1 dans les encoches sur le dessus du produit et vissez6 là
en vous référant à la figure D.
3. Passez le cordon d’alimentation par le conduit d’aération situé à l’arrière du produit
afin qu’une fois le produit poussé dans la niche il soit facile de le brancher. Se
référer à la figure C.
4. Retirez le couvre-joint de l’anneau sur le panneau latéral de l’appareil et collez-le
sur le revers des charnières de porte de l’appareil. (fig.D - fig.E)
5. Relevez l’appareil et glissez-le dans le meuble de cuisine. Poussez l’appareil
vers le fond du meuble jusqu’à ce que le joint2 vienne combler l’espace entre le
produit et le meuble sur les côtés.
6. Alignez les pieds du produit avec le devant du meuble de cuisine.
7. Vissez5 ces derniers. Se référer à la figure F.
8. Vissez5 la barre de fer1 en haut du produit au meuble de cuisine. Se référer à la
figure G.
9. Fixez de chaque côté l’appareil au meuble de cuisine en utilisant les équerres11
et les vis5. (Fig H)
10. Vissez6 les guides des glissières3 sur la porte du produit. Se référer à la figure
H. Collez la porte du produit à la porte du meuble de cuisine en les maintenant
dans une position à 90° d’ouverture. Insérez la glissière4 dans le guide3 et alignez
la fente comme sur l’agrandissement en haut à droite de la figure H. Vissez5 la
glissière4 sur la porte du meuble de cuisine.
11. Laissez 1 à 2 mm entre la porte du produit et la porte du meuble de cuisine.
Ø4 x 17
Ø4.2 x 9.5
Figure A
