Proteco Shark Series User Manual

13
01 Cassa di fondazione
02a Vite autobloccante M6x15 TC
02b Vite TCEI 6,15x19
02c Vite autobloccante M10x60
Dado M10 autobloccante
03 Coperchio inferiore
04 Cuscinetto a sfera 6205 2Z
05 Corona in ghisa
06 Anello seeger 35E
07 Albero d’uscita
08 Cuscinetto a sfera 6207 2RS
09 Anello paraolio 62x35x10
10 Corpo riduttore
11 CSHRI11 Leva primaria per albero d’uscita
12 CSHRI12 Leva di trasmissione
13 CSHRI03 Coperchio neutro per cassetta inox
CSHRI13 Coperchio neutro per interrato Shark 1
14 CSHRI02 Maniglia di sblocco
15 CSHRI10 Supporto anta + dispositivo sblocco
16+17 CSHRI01 Calotta - Statore
18a CSHRI08 Cuscinetto a sfera 6203 2RS
18b CSHRI09 Cuscinetto a sfera 6004 2RS
19 Albero rotore
20 Chiavetta 10x8x20
21 Chiavetta 10x8x20
22a Cuscinetto a sfera 6205 2ZZ
22b Cuscinetto a sfera 6005 2ZZ
23 Vite senza fine
24 Ingranaggio Z43
25 Vite SPEI M6x18
Rondella
26 Dado autobloccante M12
27 Piastra per chiusura foro coperchio
28 CSHRI07 Sfera
29 Vite 3,5x9 autobloccante

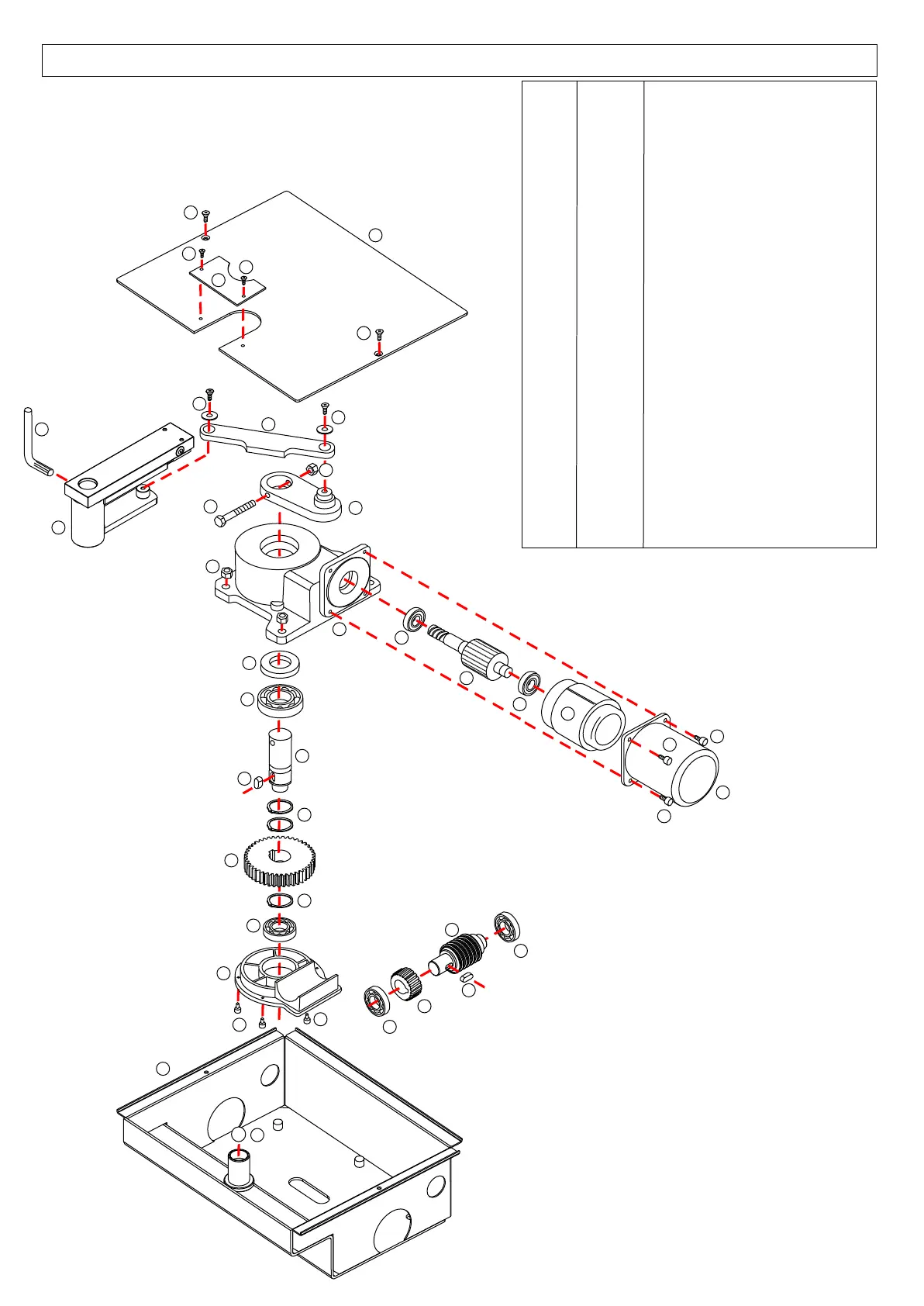

Esploso componenti
12
15
14
2 c
2 c
2 b
2 b
2 b
2 a
2 a
20
17
1
19
6
6
3
3
4
5
9
10
8
25
25
25
29
29
25
26
18 b
18 a
11
7
16
28
23
24
22 a
22 b
21
27
