Protool CSP 55-2

45
Instelling van de splijtwig
controleren
WAARSCHUWING
Kans op ongevallen, als de splijtwig
niet juist is ingesteld.
Splijtwig [2-9] moet om veiligheidsredenen
altijd gebruikt worden. De splijtwig voor-
komt het klemmen van het zaagblad bij
het schulpen.
Bout [1-4] losdraaien, splijtwig [2-9] instel-
len en bout weer vastdraaien (zie afbeel-
ding [2a]).
Controleer de functie van de pendelbe-
schermkap [1-7].
Inschakelen en uitschakelen
Inschakelen:
Inschakelblokkering [1-1] bedienen.
Aan/uit-schakelaar [1-2] indrukken en in-
gedrukt houden.
Let op: de aan/uit-schakelaar [1-2] kan
niet worden vergrendeld.
Uitschakelen:
Aan/uit-schakelaar [1-2] loslaten.
7 Instelling
WAARSCHUWING
Kans op ongevallen door elektrische
stroom.
► Trek vóór elke handeling met het ge-
reedschap de netstekker uit de contact-
doos.
7.1 Zaagdiepte instellen
Draai de vleugelschroef [1-12] los.
Stel de zaagdiepte met de schaalverdeling
[1-13] in op de gewenste maat. Als oriën-
tatiepunt dient hierbij de onderrand van de
beschermkap.
Omhoog: kleinere zaagdiepte
Omlaag: grotere zaagdiepte
Vleugelschroef weer vastdraaien. Om een
optimaal zaagresultaat te bereiken, mag
het zaagblad maximaal 3 mm uit het ma-
teriaal steken.
7.2 Zaaghoek instellen
Draai de vleugelschroef [1-9] los.
Stel de zaaghoek met de schaalverdeling in
op de gewenste waarde (de hoekschaalver-
deling is in stappen van 1° aangegeven).
Vleugelschroef [1-9] weer vastdraaien.
WAARSCHUWING
Bij verstekzagen is de zaagdiepte
kleiner dan de waarde die op de zaag-
diepteschaalverdeling wordt aange-
geven.

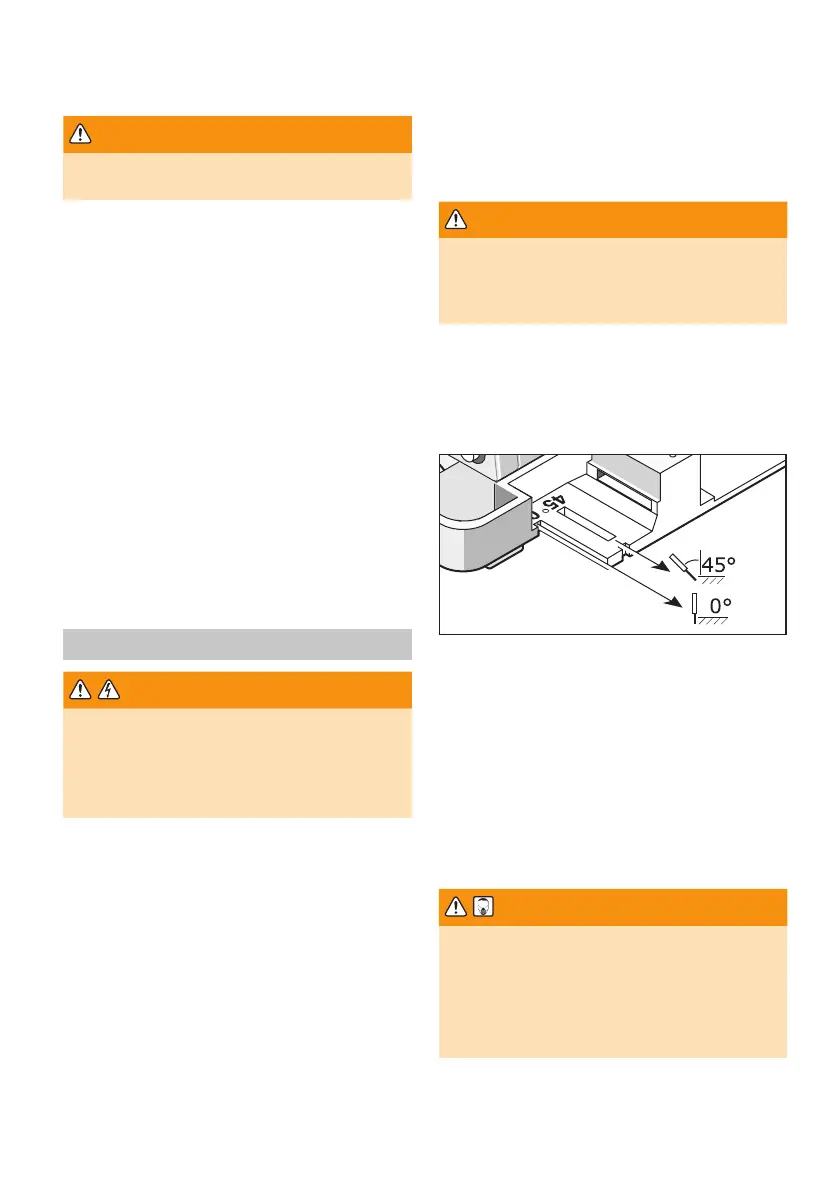

7.3 Zaagmarkeringen
De zaagmarkering 0° toont de stand van
het zaagblad bij haaks zagen.
De zaagmarkering 45° toont de stand van
het zaagblad bij 45° verstekzagen.
7.4 Parallelgeleider
De van een schaalverdeling voorziene pa-
rallelaanslag [2-1] wordt in de houder in de
voetplaat [1-6] geschoven en met vleugel-
schroef [1-10] bevestigd. Met de parallelge-
leider zijn nauwkeurige zaagsneden langs
een opstaande rand mogelijk en kunnen
strips van gelijke afmetingen worden ge-
zaagd. De maximaal instelbare zaagbreedte
bedraagt ca. 200 mm.
7.5 Stofafzuiging
ATTENTIE
Het inademen van stof kan de adem-
halingswegen beschadigen.
► Het gereedschap moet permanent op
de afzuiginstallatie aangesloten zijn.
► Draag een respirator bij stoffi ge werk-
zaamheden.
Met het aansluitstuk [1-3] kunt u de slang
van een in de handel verkrijgbare stofzuiger
op de machine aansluiten.
°°
