77
Controlar o ajuste da cunha de
fenda
ADVERTÊNCIA
Perigo de acidente caso a cunha de
fenda não esteja ajustada de maneira
correcta.
Por medidas de segurança a cunha de fenda
[2-9] deve sempre ser utilizada. A cunha
de fenda evita que a folha de serra trave
em cortes longitudinais.
Soltar os parafusos [1-4], ajustar a cunha
de fenda [2-9] e voltar a apertar o parafuso
(ver fi gura [2a]).
A tampa de protecção basculante [1-7] de-
ve movimentarse livremente; e não deve
emperrar quando esta estiver aberta.
Ligar / Desligar
Ligar:
Accionar o bloqueio de ligação [1-1].
Premir o interruptor de ligar/desligar e man-
tê-lo premido.
Indicação: O interruptor de ligar/desligar
não pode ser travado.
Desligar:
Soltar o interruptor de ligar/desligar [1-2].
7 Ajustamento
ADVERTÊNCIA
Perigo de acidente causado por cor-
rente eléctrica.
► Antes de qualquer manipulação da fer-
ramenta retirar a fi cha de rede da to-
mada eléctrica.
7.1 Ajustar a profundidade
de corte
Soltar o parafuso de orelhas [1-12].
Ajustar a profundidade de corte através da
escala [1-13], até alcançar a medida de-
sejada. Como ponto de referência serve o
canto inferior da capa de protecção.
Elevar: reduzida profundidade de corte
Abaixar: maior profundidade de corte
Apertar novamente o parafuso de orelhas.
Para alcançar um corte perfeito, é necessá-
rio que a folha de serra sobressaia no má-
ximo 3 mm do material a ser trabalhado.
7.2 Ajustar o ângulo de corte
Soltar o parafuso de orelhas [1-9].
Ajustar o ângulo de corte através da escala,
até alcançar o valor desejado (a escala de
ângulo é marcada em passos de 1°).
Apertar novamente o parafuso de orelhas
[1-9].
ADVERTÊNCIA
No caso de cortes em meia-esquadria
a profundidade de corte é menor do
que o valor indicado na escala de pro-
fundidade de corte.

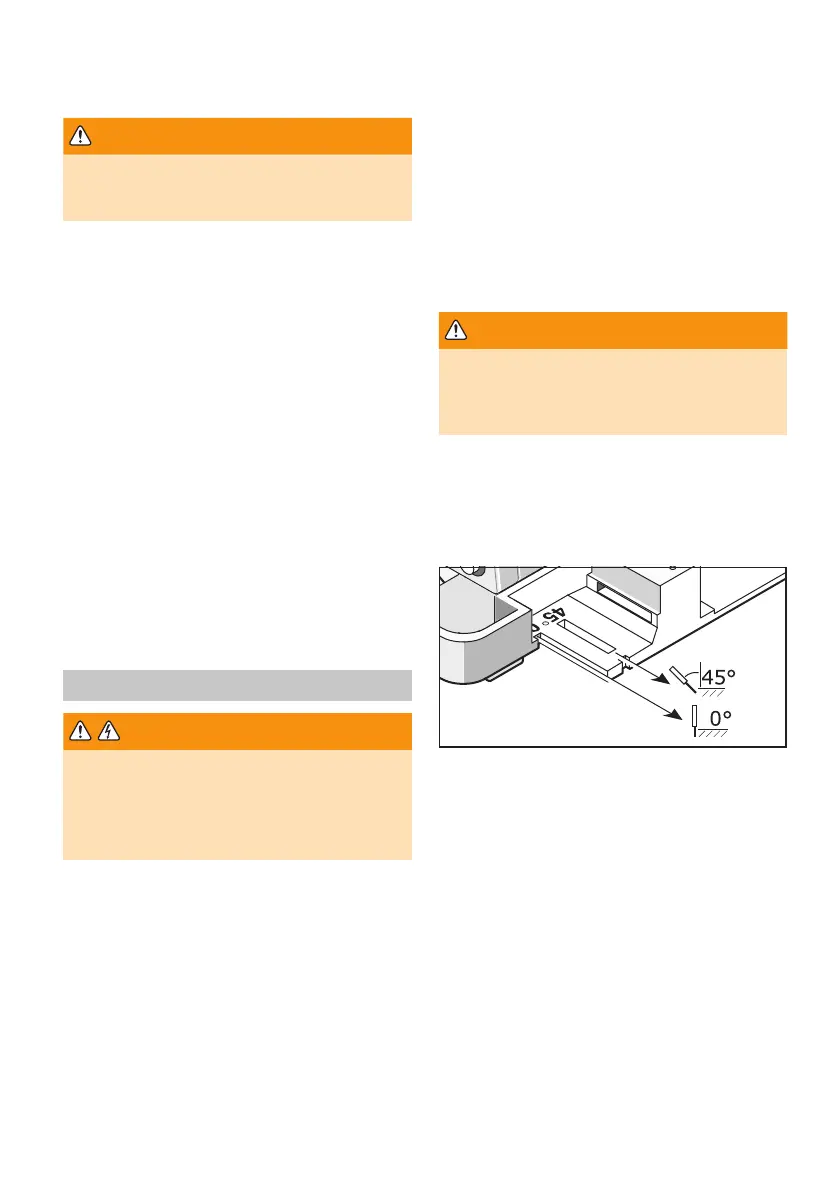

7.3 Marcação de corte
A marcação de corte 0° indica a posição da
folha de serra num corte rectangular.
A marcação de corte 45° indica a posição
da folha de serra num corte de 45°.
7.4 Batente paralelo
O esbarro paralelo [2-1] provido de escala,
é introduzido no suporte da placa de base
[1-6] e fi xado com o parafuso de orelhas
[1-10]. O batente paralelo possibilita cortes
precisos ao longo do canto da peça a ser
trabalhada, ou o corte de tábuas da mesma
largura. A máxima largura de corte ajustá-
vel é de aprox. 200 mm.
°
