71
ADVARSEL
Ved gjæringssnitt er skjæredybden
mindre enn den anviste verdien på
skjære-dybdeskala.

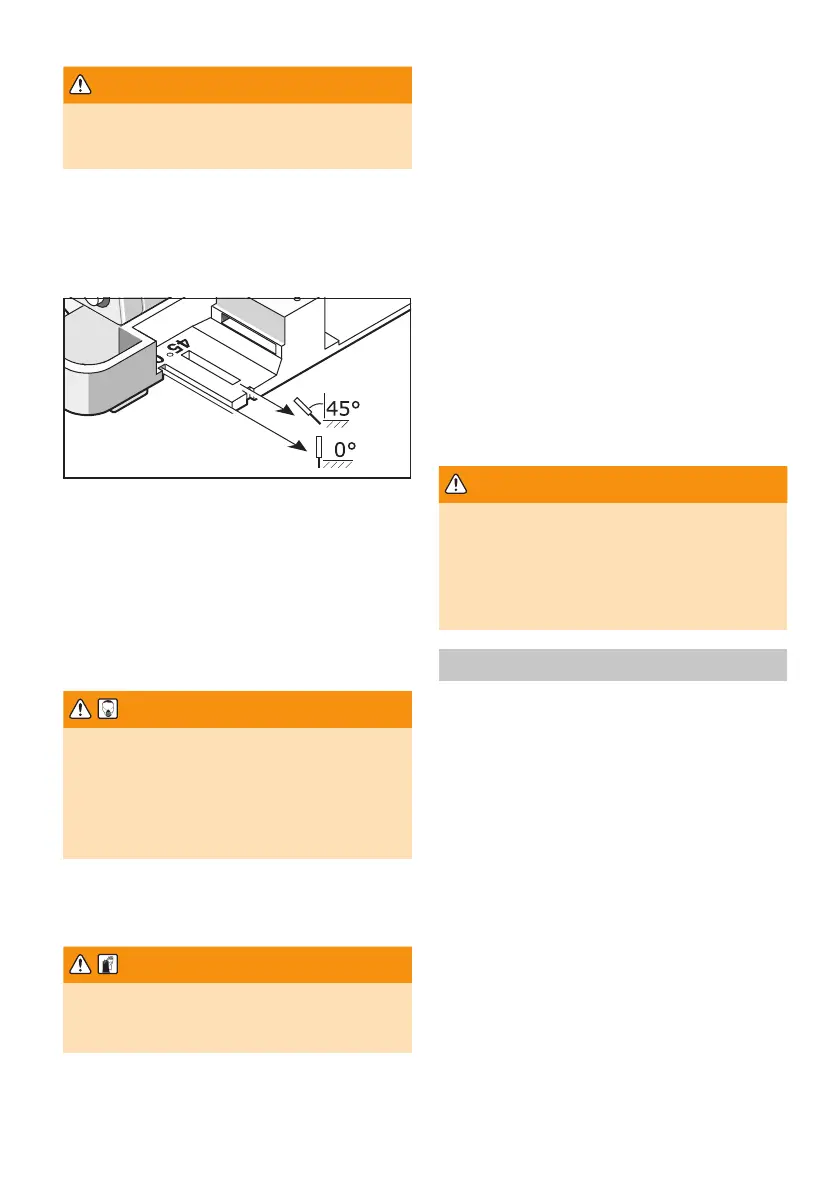

7.3 Snittmarkeringer
Snittmarkering 0° anvises sagbladets posi-
sjon ved rettvinklede snitt.
Snittmarkering 45° anviser sagbladets po-
sisjon ved 45°-snitt.
7.4 Parallellanlegg
Parallellanlegget [2-1] som er utstyrt med en
skala skyves inn i holderen i fotsålen [1-6]
og sikres med vingeskruen [1-10]. Paral-
lellanlegg muliggjør eksakte snitt langs en
arbeidsemnekant, hhv. skjæring av striper
med samme mål. Den maksimale innstill-
bare skjoerebredden er ca. 200 mm.
7.5 Støvavsug
PASS PÅ
Støv som du puster inn kan skade
luftveier.
► Verktøy skal alltid være tilkoblet til su-
geanlegg.
► Vennligst brukk en respirator ved stø-
vete arbeid.
Du kan koble slangen til en vanlig støvsuger
til maskinen via tilkoblingsstussen [1-3].
7.6 Skifting av sagbladet
ADVARSEL
Trekk støpselet ut av stikkontakten
før sagbladet skiftes ut.
Bruk beskyttelseshansker!
Montering sagblad
Sageytelsen og snittkvaliteten er vesentlig
avhengig av tilstand og tannform på sag-
°
bladet. Derfor må det kun brukes skarpe
sagblad som er egnet for den type arbeids-
emne som skal bearbeides.
Sett inn rengjort sagblad som vist på bildet
og fest. Pass herved på korrekt posisjon for
festefl ens [2-8] og spennfl ens [2-6].
Under monteringen må det passes på at
skjæreretningen til tennene (Pil på verne-
dekselet) stemmer overens med retningen
til pilen på vernedekselet.
Kontrollér funksjonen til pendelvernedek-
selet.
Avmontering sagblad
Sving pendelvernedekselet [1-7] tilbake
med spaken [1-5] og sett ringnøkkelen [2-3]
på.
Med umbrakonøkkel [2-2] dreies spenn-
skrue [2-4] ut.
Ta av spennfl ens [2-6] og sagbladet [2-7].
ADVARSEL
Under monteringen må det passes på at
skjæreretningen til tennene (pilretning
på sagbladet) stemmer overens med
retningen til pilen på vernedekselet.
Kontrollér funksjonen til pendelver-
nedekselet.
8 Arbeidshenvisninger
► Sikre arbeidsstykket på et stabilt under-
lag.
► Ikke sag i spiker, skruer etc.
► Asbestholdige materialer må ikke bear-
beides.
► Ikke bruk sagblad som er revnet eller
som har endret sin form.
► Brukk aldri slipeblad!
► Det er ikke tillatt å bruke sagblad av høy-
legert hurtigarbeidsstål (HSS-stål).
► For sterk fremskyvning reduserer mas-
kinens ytelse sterkt og reduserer også
sagbladets levetid.
► Derfor må det kun brukes skarpe sagblad
som er egnet for den type arbeidsemne
som skal bearbeides.
► Sagblad uten belegg kan vernes mot kor-
rosjon med et tynt sjikt av syrefritt olje.
► Harpiks- og limrester på sagbladet fører
til dårlige snitt. Derfor må sagbladet ren-
gjøres straks etter bruk.
