99
Sprawdzenie ustawienia klina
rozdzielającego
OSTRZEŻENIE
Niebezpieczeństwo wypadku, jeśli
klin rozdzielający nie jest właściwie
ustawiony.
Ze względów bezpieczeństwa zawsze należy
stosować klin rozdzielający [2-9]. Klin roz-
dzielający zapobiega zaciśnięciu się tarczy
przy cięciu wzdłużnym.
Zwolnić śrubę [1-4], ustawić klin rozdzie-
lający [2-9] i ponownie dociągnąć śrubę
(patrz szkic [2a]).
Należy także sprawdzić prawidłowe funkcjo-
nowanie wahliwej osłony zabezpieczającej
[1-7].
Włączanie / Wyłączanie
Włączanie:
Wcisnąć blokadę włącznika [1-1].
Nacisnąć włącznik/wyłącznik i trzymać na-
ciśnięty.
Uwaga: Przycisk włącznika/wyłącznika nie
może zostać zablokowany.
Wyłączanie:
Zwolnić włącznik/wyłącznik [1-2].
7 Nastawienie
OSTRZEŻENIE
Niebezpieczeństwo porażenia prądem.
► Przed dokonywaniem jakichkolwiek czyn-
ności obsługowych narzędzia, należy wy-
ciągnąć wtyczkę z gniazdka.
7.1 Regulacja głębokości cięcia
Zwolnić nakrętkę skrzydełkową [1-12].
Ustawić odpowiednią głębokość cięcia za po-
mocą skali [1-13]. Jako punkt odniesienia
służy dolna krawadź pokrywy ochronnej.
Podstawa podniesiona: większa głębo-
kość cięcia
Podstawa opuszczona: mniejsza głę-
bokość cięcia
Ponownie dociągnąć dźwignię. Głębokość
cięcia ustawiona jest prawidłowo, jeśli tar-
cza pilarska wystaje na spodzie z obrabia-
nego elementu nie więcej niż 3 mm.
7.2 Przestawianie kąta cięcia
Zwolnić nakrętkę skrzydełkową [1-9].
Ustawić odpowiedni kąt cięcia za pomocą
skali (skala kątowa oznaczona jest w kro-
kach co 1°).
Ponownie dociągnąć nakrętkę skrzydełkową
[1-9].
OSTRZEŻENIE
Przy wykonywaniu cięć skośnych głę-
bokość cięcia jest mniejsza niż ogra-
niczona.

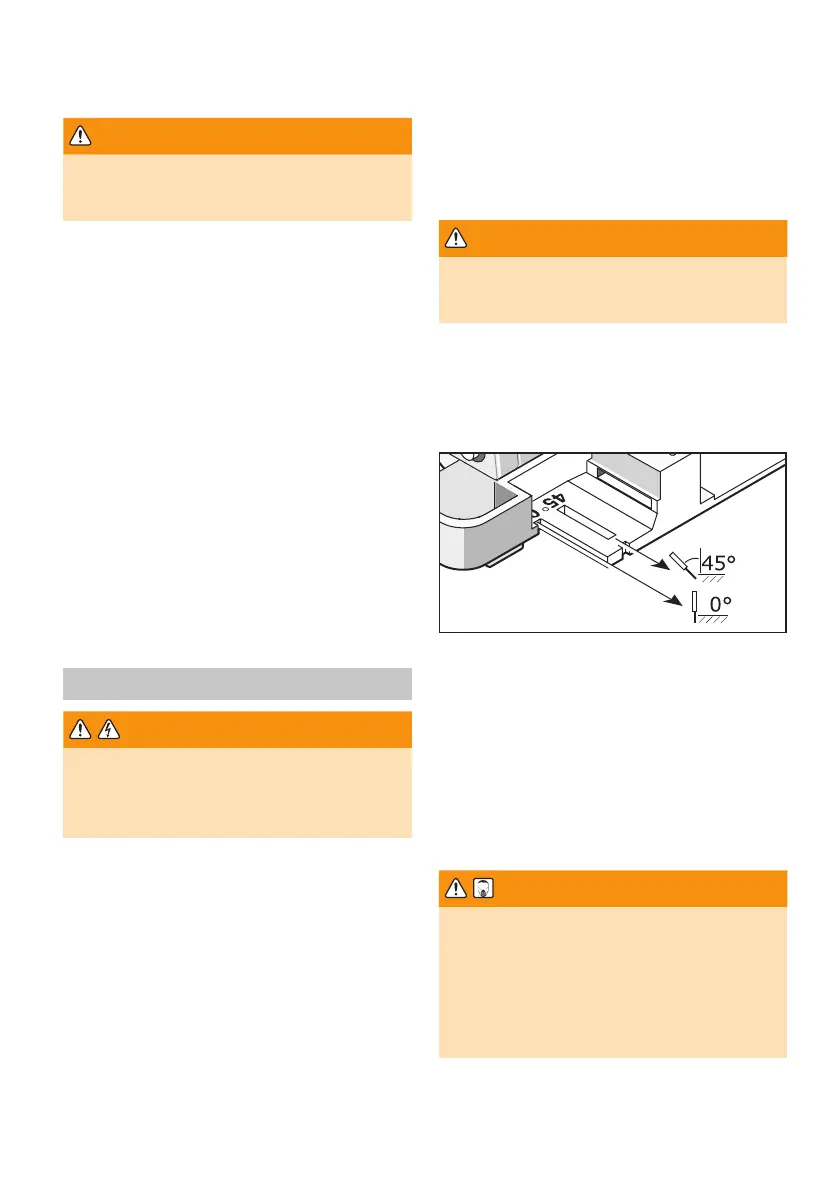

7.3 Wskaźnik cięcia
Oznaczenie 0° wskazuje pozycję tarczy pi-
larskiej w pozycji cięcia prostopadłego.
Oznaczenie 45° wskazuje pozycję cięcia
pod kątem 45°.
7.4 Prowadnica równoległa
Prowadnica równoległa [2-1] umożliwia wy-
konywanie cięć równoległych [1-10] wzdłuż
prostej krawędzi i cięcie równych na mia-
rę pasów. Maksymalna regulowana szero-
kość cięcia wynosi ok. 200 mm i może być
odczytana na podziałce milimetrowej linii
cięcia.
7.5 Wyrzut strużyn / Odsysanie
strużyn
OSTROŻNIE
Wdychanie pyłu może spowodować
uszkodzenie dróg oddechowych.
► Dlatego pilarka powinna być w czasie
pracy stale podłączona do urządzenia
odsysającego.
► Przy pracach, w których powstają duże
ilości pyłu, nosić maskę przeciwpyłową.
Przez króciec przyłączeniowy [1-3] można
przyłączyć do maszyny wąż dostępnego w
handlu odkurzacza.
°
