Protool CSP 55-2

85

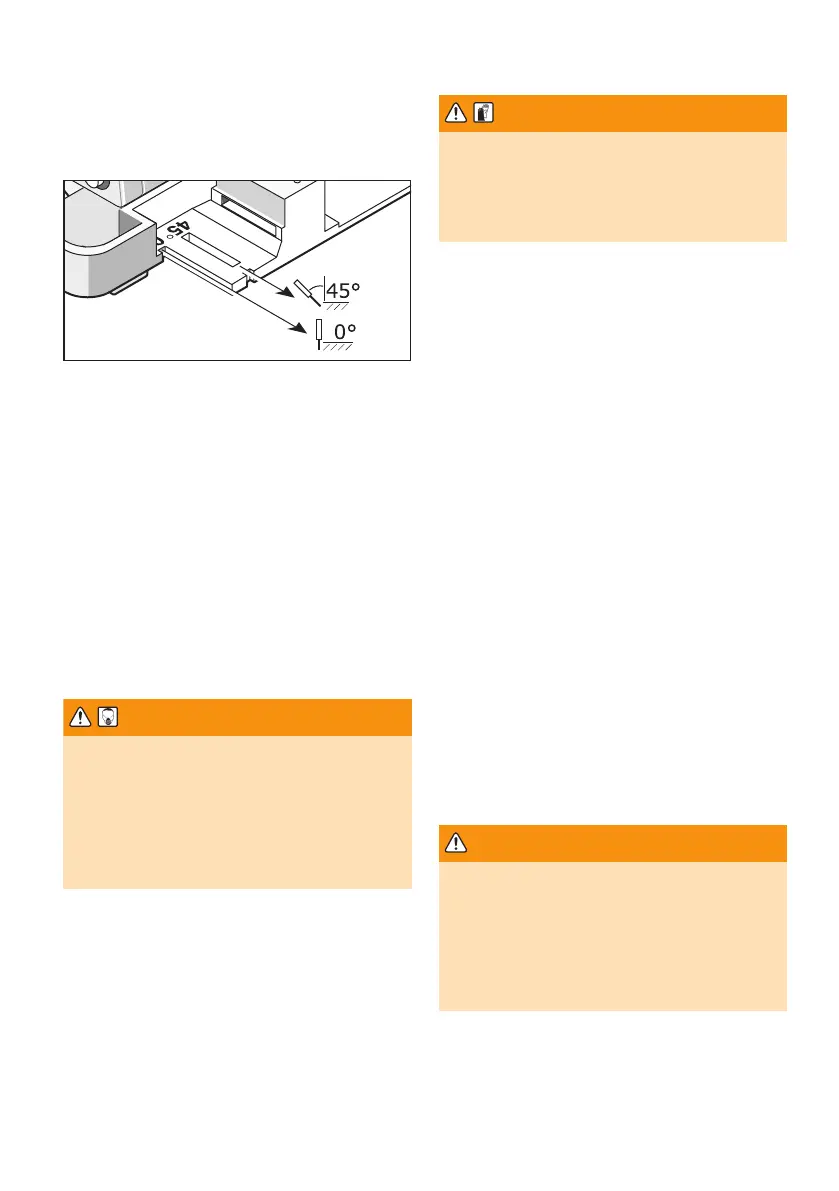

7.3 Указатель линии пропила
Метка для резки 0° показывает позицию
пильного диска при прямоугольной резке.
Метка для резки 45° показывает позицию
пильного диска при резке под углом 45°.
7.4 Параллельный упор
Оснащенный шкалой параллельный упор
[2-1] вставляется в крепление основной
плиты [1-6] и его положение фиксирует-
ся двумя барашковыми винтами [1-10].
Применение параллельного упора поз-
воляет выполнить параллельную резку
вдоль прямой кромки, а также нарезание
одинаковых по размеру полос. Устанав-
ливаемая максимальная ширина отрезае-
мой полосы составляет приблизительно
200 мм; данный размер также обозначен
метками для резки.
7.5 Отверстие для выброса
опилок/отсасывание пыли
ВНИМАНИЕ
Вдыхание пыли может повредить
дыхательные пути.
► Инструмент рекомендуем иметь пос-
тоянно подключенным к одсасываю-
щему оборудованию.
► При пыльных работах применяйте рес-
пиратор.
Через патрубок [1-3] для подключения
устройства для отсасывания опилок Вы
можете подключить к машине шланг
стандартного пылесоса.
°
7.6 Замена пильного диска
ПРЕДОСТЕРЕЖЕНИЕ
Перед заменой пильного диска вы-
таскивать штепсельную вилку из
сетевой розетки.
Носить защитные перчатки/рука-
вицы!
Монтаж пильного диска
Производительность и качество резки су-
щественно зависят от состояния и формы
зубьев пильного диска. Поэтому рекомен-
дуется использовать только острые и при-
годные для обрабатываемого конструк-
ционного материала пильные диски.
Согласно рисунку
вставить и завинтить
до отказа очищенный пильный диск. Об-
ращайте при этом внимание на правиль-
ное положение крепежного фланца [2-8]
и натяжного фланца [2-6].
При монтаже пильного диска обратить
внимание на то, чтобы направление зубь-
ев совпало с направлением вращениядви-
гателя (Стрелка на защитном колпаке).
Проверить функционирование откидыва-
ющегося защитного колпака.
Снятие пильного
диска
С помощью рычага [1-5] отодвинуть на-
зад откидывающийся защитный колпак
[1-7].
С помощью ключа для внутреннего шес-
тигранника [2-2] вывинтить из шпинделя
[2-10] натяжной винт [2-4].
Снять натяжной фланец [2-6] и пильный
диск [2-7].
ПРЕДОСТЕРЕЖЕНИЕ
При монтаже пильного диска обра-
тить внимание на то, чтобы направле-
ние зубьев совпало с направлением
вращениядвигателя (указываемым
на защитном колпаке стрелкой).
Проверить функционирование отки-
дывающегося защитного колпака.
