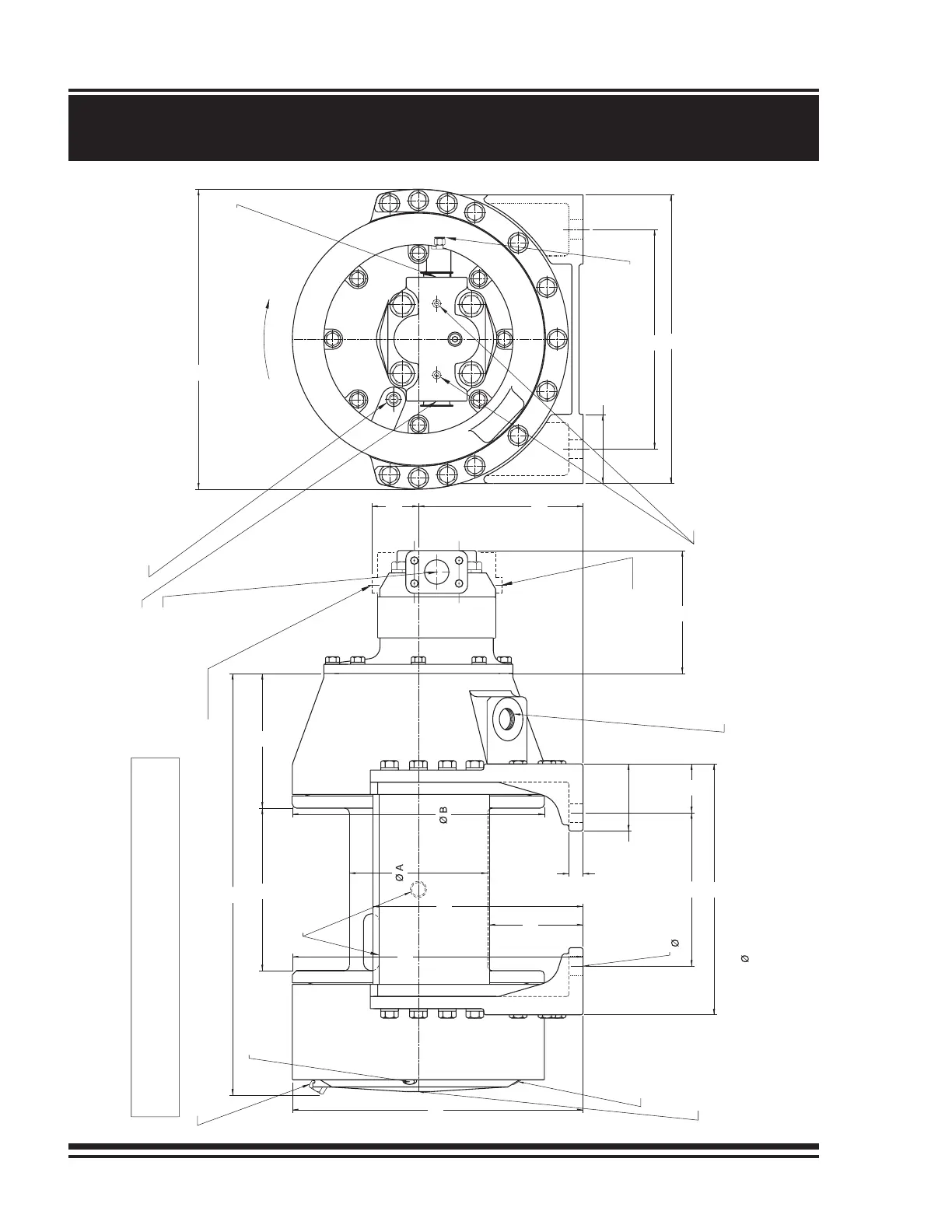

INSTALLATION DIMENSIONS
FILLER PORT
1/2-14 NPT
(LOCATED EITHER
ON BARREL OR IN
CABLE ANCHOR
POCKET)
MAXIMUM
4.5
(114)
MAXIMUM
4.1
(104)
MOTOR SHIFT
PORT Y
#4 SAE O-RING
PORT (TWO
SPEED MOTOR
OPTION ONLY)
MOTOR SHIFT PORT X
#4 SAE 0-RING PORT
(2-SPEED MOTOR OPTION ONLY)
L
GAGE PORTS
1/4-18 NPT
T
FOR SAFETY:
J
I
C
A MINIMUM OF 5 WRAPS OF
WIRE ROPE MUST BE MAINTAINED
AT ALL TIMES !
STANDARD CABLE ANCHOR IS SUITABLE
FOR 3/8" - 3/4" WIRE ROPE
D
F
E
M
H K
OPTIONAL
FREESPOOL
PORT
1/8-27 NPT
.9
[22]
DRAIN PORT
1-11.5 NPT
CLOCKWISE
DRAIN PORT
1/2-14 NPT
FILLER PORT 1/2-14 NPT
BREATHER RELIEF
VALVE
4 MOUNTING HOLES
1 5/32 [29]
SAE FLANGE
SEE MOTOR CHART
FOR PORT SIZE
P
R
S
OPTIONAL EXTERNAL BRAKE
RELEASE PORT 1/8-27 NPT
PRESSURIZE FOR
CLOCKWISE ROTATION
PRESSURIZE FOR
COUNTERCLOCKWISE
ROTATION
CIRCULATION PORT
3/8-18 NPT (EXTERNAL
CIRCULATION MODELS ONLY)
G
N
