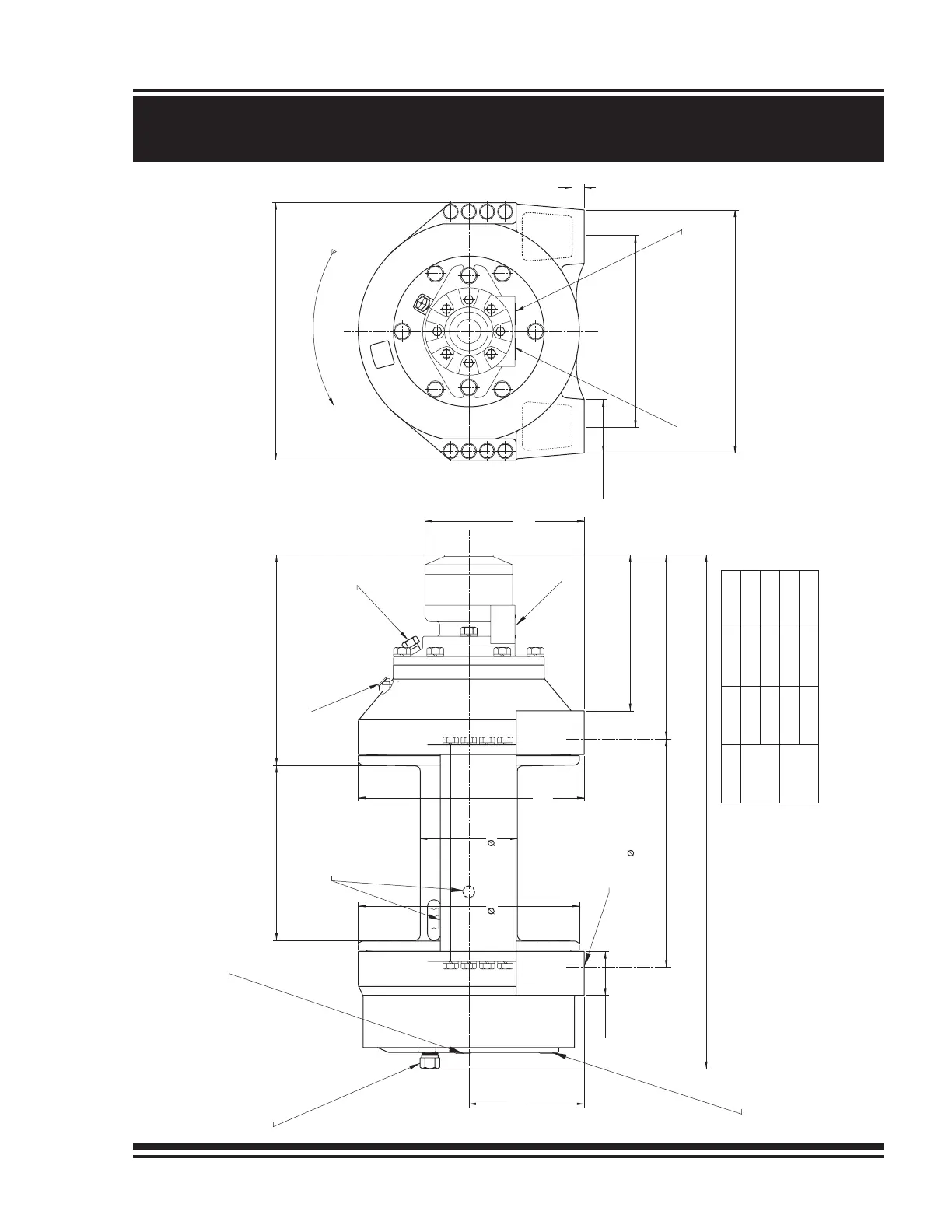

PAGE 19
INSTALLATION DIMENSIONS
I1062-A
184 REV.051117
FILLER PORT
3/8-18NPT
(LOCATED EITHER
ON BARREL OR IN
CABLE ANCHOR
POCKET)
[16]
.6
OPTIONAL EXTERNAL BRAKE
RELEASE PORT 1/8-27 NPT
BREATHER RELIEF
FILL LEVEL PORT
1/2-14 NPT
[151]
5.9
[208]
8.2
[298.46]
C/C11.750
[250.8]
C/C9.875
[70]
2.8
[337]
13.3
[318]
12.5
[671]
26.4
[295]
11.6
SAFETY VALVE
FOR SAFETY:
A MINIMUM OF 5 WRAPS
OF WIRE ROPE MUST BE
MAINTAINED AT ALL TIMES
MOTOR PORTS 7/8-14
SAE O-RING BOSS
[57]
2.3
B
A
[240]
9.5
[204]
8.0
4 MOUNTING HOLES
.78 [20] DIA
USE 3/4 BOLTS
GRADE 5 OR BETTER
PRESSURIZE
FOR COUNTER
CLOCKWISE
HOISTING
PRESSURIZE
FOR CLOCKWISE
HOISTING
COUNTER CLOCKWISE
[229]
9.0
[275]
10.8
DRAIN PORT
1/2-14 NPT
mm
in.
mm
in.
Units
289
11.4
289
11.4
B
191
7.5
127
5.0
ADRUM
-1
-2
