9
MONTAJE

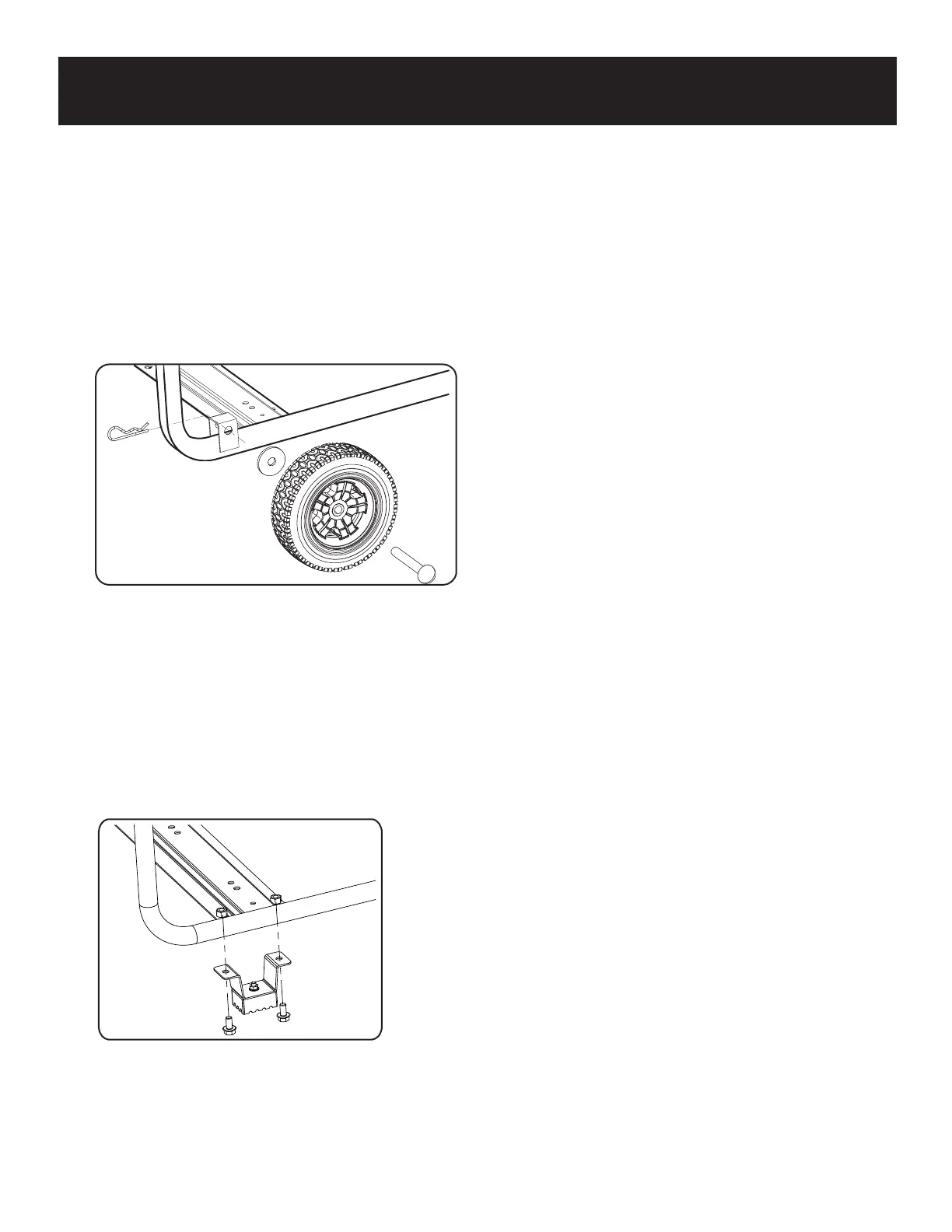

Fig 2
Instalación de el Pie de Soporte (See fig 2)
• Piezas necesarias: 2 ruedas, 2 ejes, 2 horquillas y 2 arandelas.
•
Eleve o incline el generador para que pueda deslizar el pasador del eje de la rueda en la rueda, la arandela y el orificio
de montaje de la rueda ubicado en el costado del marco.
• Asegure el conjunto de la rueda insertando una horquilla a través de un orificio en el extremo del eje de la rueda y
presionando hasta que “HAGA CLIC”.
• Repetir el proceso en el otro lado del generador para instalar la segunda rueda.
Colocación de las Ruedas (See fig 1)
Fig 1
• Piezas necesarias - Pie de apoyo y tornillo M8 (2) y (2) tuercas
• Elevar el extremo frontal del generador lo suficientemente alto para obtener acceso a la parte inferior del marco.
Firmemente posición utilería debajo para apoyo.
• Alinee los agujeros en la pierna de apoyo en la parte delantera del marco del generador.
• Conecte el pie de apoyo utilizando los tornillos M8 (2) y (2) tuercas
