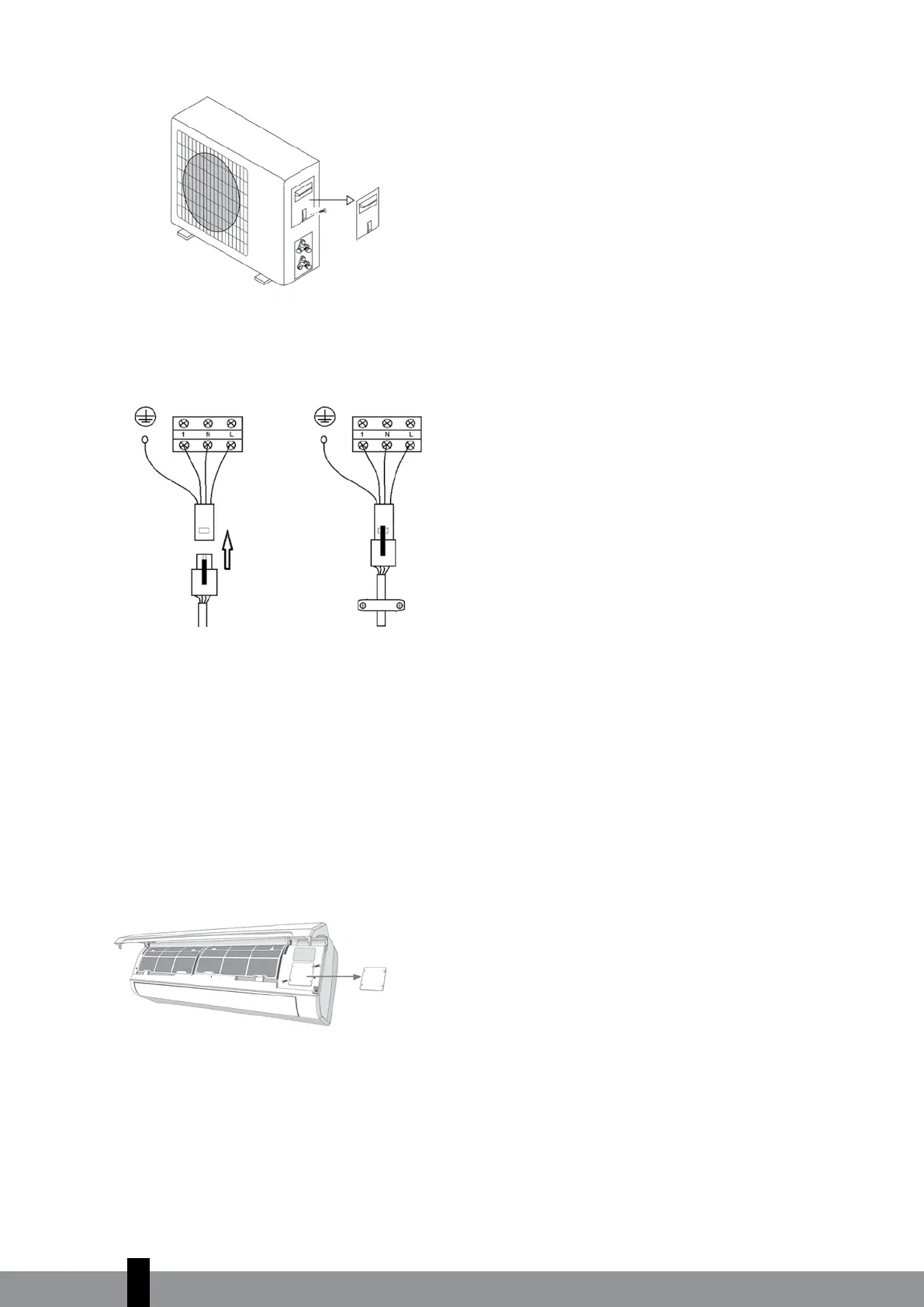

Fig. 17
Couvercle
f. Branchez le câble d’alimentation seulement une fois toute l’installation du climatiseur terminée.
Unité extérieure
Vers unité intérieure Fixez le câble avec la bague de fixation.
Fig. 18
Unité extérieure
11.2 Branchement des câbles électriques (pour les modèles S 39xx)
a. Branchez d’abord le câble de l’unité intérieure.
b. Le câble de raccordement entre l’unité intérieure et l’unité extérieure doit être du type H07RN-F, 2.5 mm².
c. Pour pouvoir monter le câble sur le bloc d’alimentation de l’unité intérieure : ôtez le panneau
de façade et la plaque de protection du bornier se trouvant du côté droit de l’unité intérieure.
Illustration 19.
Fig. 19
Plaque de
protection du
bornier
Panneau de façade
d. Le câble peut être passé via l’arrière de l’unité intérieure vers le bornier, de la même manière que le
câble d’alimentation déjà monté.
e. Fixez les fils électriques sur le bornier. Cf. Illustration 20.
3
38
