3
39
sur l’unité extérieure
Fig. 20
f. Branchez ensuite le câble de l’unité extérieure. Pour ce faire, ôtez la plaque de protection du bornier
de l’unité extérieure.

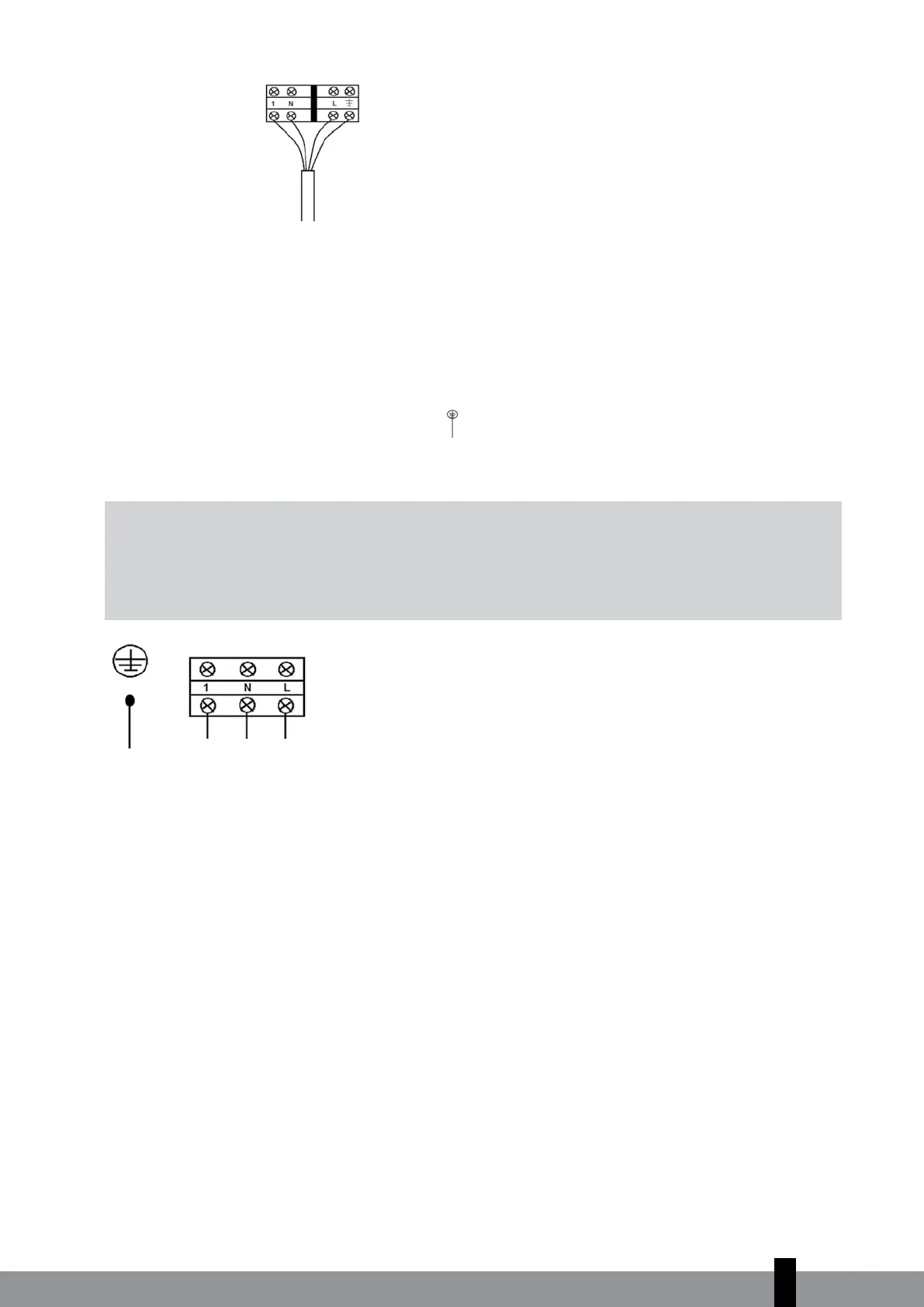

g. Branchez les câbles de liaison sur le bornier. Cf. Illustration 21. Branchez les câbles de façon à faire
correspondre la position des fils avec le raccordement des câbles sur l’unité intérieure (les lettres L N
S et le fil de terre).
h. Le fil de terre doit être monté directement sur la plaque métallique sur laquelle est montée le bornier.
L’emplacement est indiqué par le symbole
.
i. Branchez le câble d’alimentation seulement une fois toute l’installation du climatiseur terminée.
i. Sluit de voedingskabel pas aan nadat de gehele installatie van de airconditioner voltooid is.
G
ATTENTION
Pour les modèles d’une capacité de < 4,5 kW, branchez la fiche dans la prise électrique. Pour
les modèles d’une capacité de > 4,5 kW, branchez le câble d’alimentation directement sur le
réseau électrique. N’utilisez pas de fiche avec une prise électrique, car le courant élevé peut
endommager les pôles tant de la fiche que de la prise, et même causer un incendie.
sur l’unité intérieure
Fig. 21
12. MISE SOUS VIDE DU SYSTÈME DE REFROIDISSEMENT (pour les modèles S
39xx)
L’air et l’humidité qui restent dans le système de refroidissement, par exemple après l’installation, peuvent
avoir des effets indésirables ou entraîner les détériorations du système, tels que :
• La pression dans le système augmente.
• Le courant d’exploitation augmente.
• Le système de refroidissement ou de chauffage devient moins efficace.
• L’humidité dans le circuit de refroidissement peut geler et bloquer les tuyaux capillaires.
• La présence d’eau peut entraîner la corrosion d’éléments du système de refroidissement.
• Le compresseur peut être endommagé.
Pour cette raison, l’unité intérieure et les tuyaux entre l’unité intérieure et l’unité extérieure doivent
toujours être mises sous vide pour évacuer l’air et l’humidité du système.
