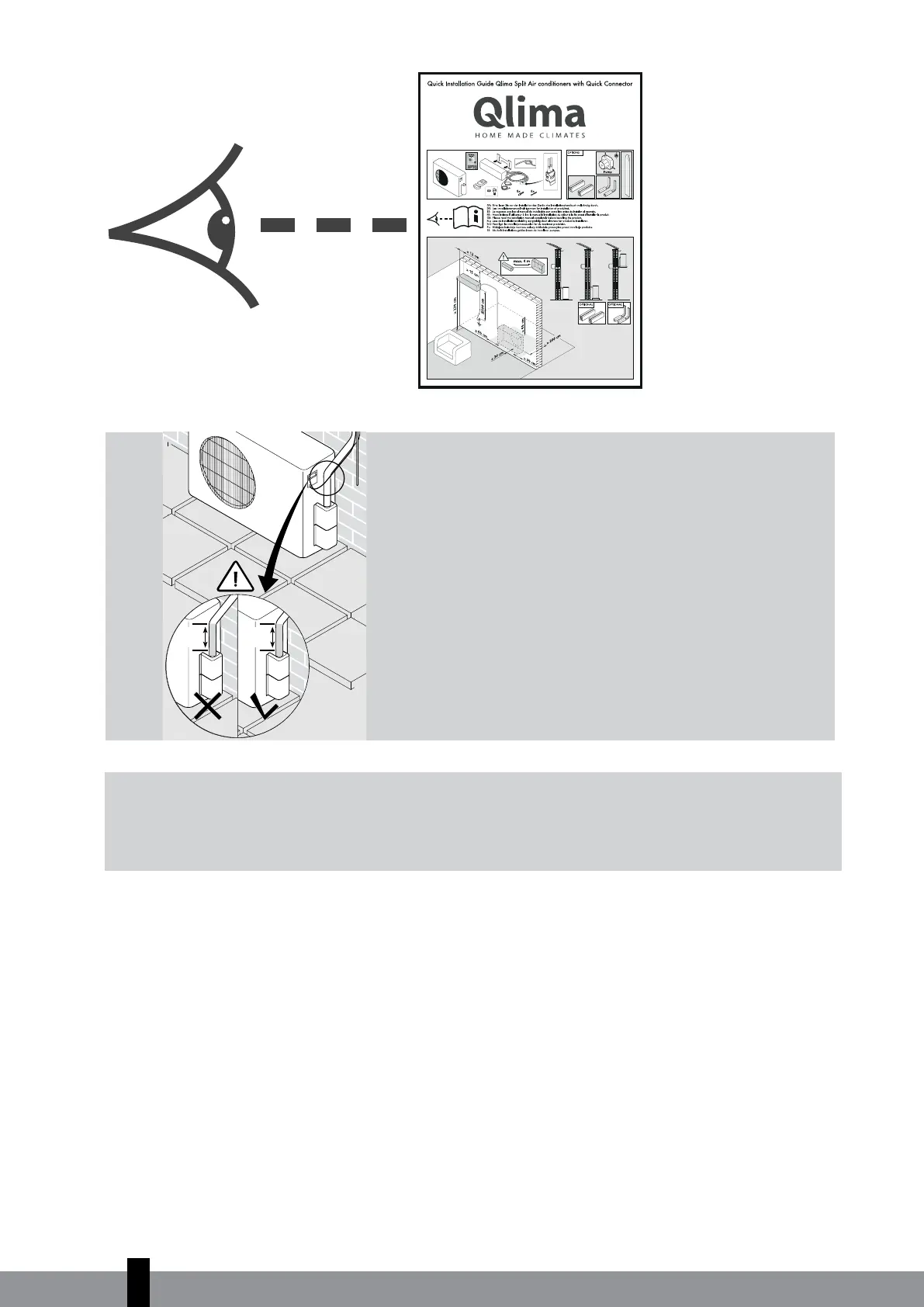

Afbeelding 11
ø85 mm
S1825 - S1833 - S1847
Installation & Service Manual
www.zibro.com/download
3.03
20
cm
< 20
cm
20
cm
< 20
cm
G
De laatste 20 cm van de koelleiding, vlak bij de aansluiting,
moet recht blijven. Als dit stuk wordt gebogen kan
hierdoor lekkage ontstaan; dit wordt niet door de garantie
gedekt.
Afbeelding 12
G
LET OP
Het ontkoppelen van de koudemiddelleidingen van een airconditioner moet worden uitgevoerd
volgens de landelijk geldende wettelijke bepalingen. Het koppelen van de koelleidingen mag
alleen worden uitgevoerd door een bevoegd monteur.
De connectoren ontkoppelen:
Stap 1: Schakel de airconditioner uit en neem de stekker uit het stopcontact.
Stap 2: Wacht vijf minuten tot de druk in de leiding tussen het binnen- en buitendeel gecompenseerd is.
Stap 3: Klap de hendel van de mannelijke connector omhoog, zover mogelijk naar achter.
Stap 4: Trek de ontgrendelbus op de vrouwelijke connector los om beide connectoren te ontkoppelen.
Stap 5: Plaats het afdekplaatje en de stekker terug om het geheel tegen stof te beschermen.
8.2 Aansluiten van de koudemiddelleidingen voor de S 39xx modellen
a. Voorzie de uiteinden van de leidingen van een zogenaamde “flare” met wartel of een soortgelijke
schroefverbinding.
b. Binnendeel: Draai de wartelmoer eerst met de hand vast aan de leidingen van het binnendeel en
1
94
