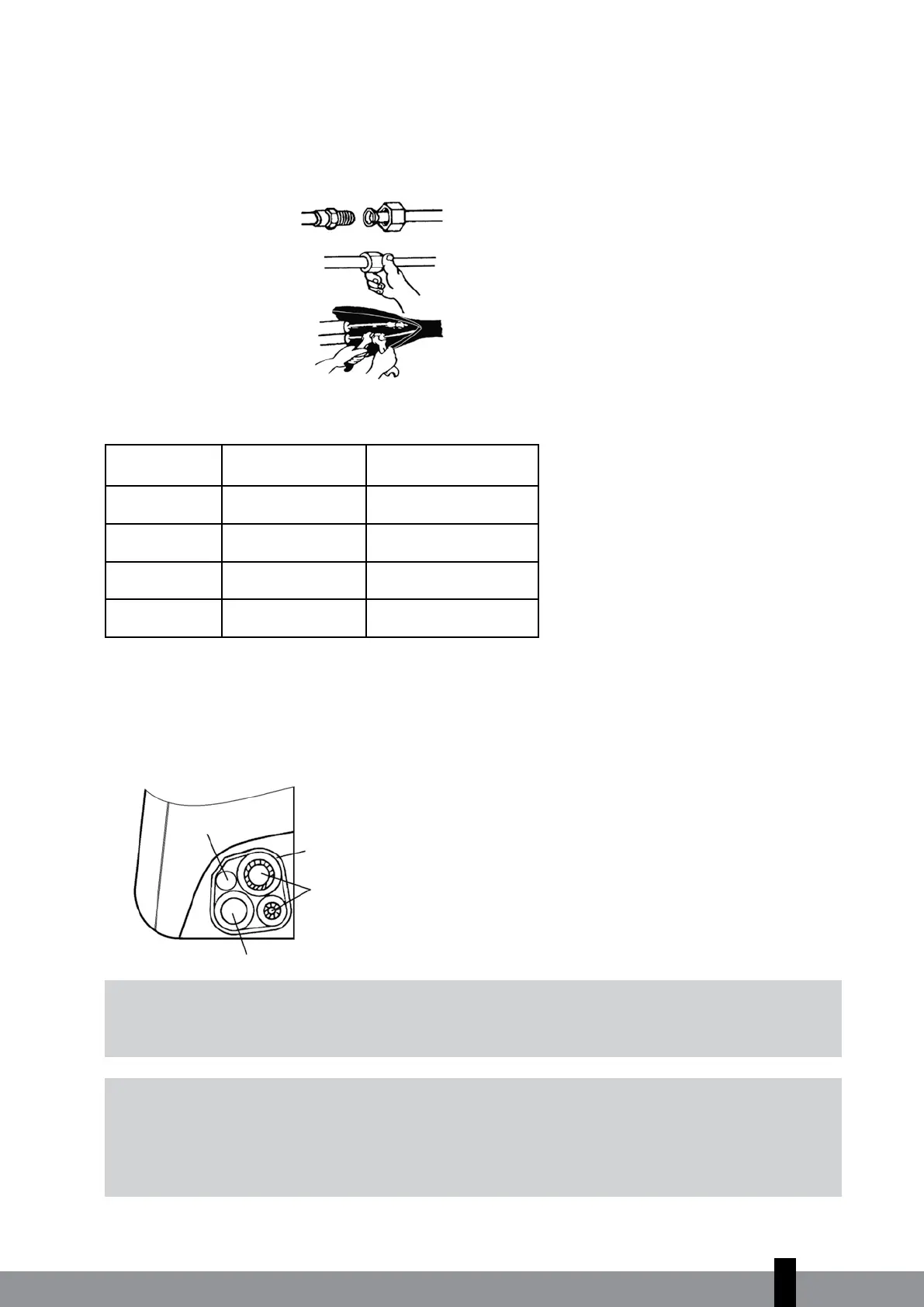

draai de wartelmoer vervolgens met een steeksleutel en een momentsleutel vast zoals getoond in
Fig. 13.
c. Buitendeel: Draai de wartelmoer met de hand vast aan de aansluitingen op de kranen van het bui-
tendeel en draai de moer vervolgens met een steeksleutel en een momentsleutel vast zoals getoond
in fig. 13.
Leiding van
binnenunit
Wartelmoer
Leidingen
Afbeelding 13
d. Pas de juiste aanhaalmomenten toe (zie tabel 1) om te voorkomen dat de leidingen, verbindingsstuk-
ken en moeren beschadigd raken.
Buiten-
diameter
Aanhaalmoment
(N.cm)
Extra aanhaalmoment
(N.cm)
Ø 6.35
1500
(153kgf.cm)
1600
(163kgf.cm)
Ø 9.53
2500
(255kgf.cm)
2600
(265kgf.cm)
Ø 12.7
3500
(357kgf.cm).
3600
(367kgf.cm)
Ø 16.0
4500
(459kgf.cm).
4700
(479kgf.cm)
e. Isoleer de aansluitpunten op het binnendeel met isolatiemateriaal om lekkage van condenswater te
voorkomen.
f. Wikkel de leidingen, verbindingskabel en afvoerslang, welke zich achter het binnendeel bevinden,
in met tape zodat een stevige bundel wordt verkregen. Dit vergemakkelijkt de montage van het bin-
nendeel aan de montageplaat.
Binnenunit
Leidingen
Wikkelband
Verbindings-
kabel
Afvoerslang
Afbeelding 14
G
LET OP
Koperen leidingen moeten afzonderlijk van elkaar worden geïsoleerd.
G
LET OP
Ga uiterst voorzichtig te werk bij het verbuigen van de leiding. Zorg er altijd voor dat de leiding
wordt verbogen en niet wordt geknikt. Bij een geknikte leiding: vervang de gehele leiding of
het geknikte gedeelte, aangezien hierdoor een lekkage van koudemiddel kan ontstaan en de
airconditioner defect kan raken.
