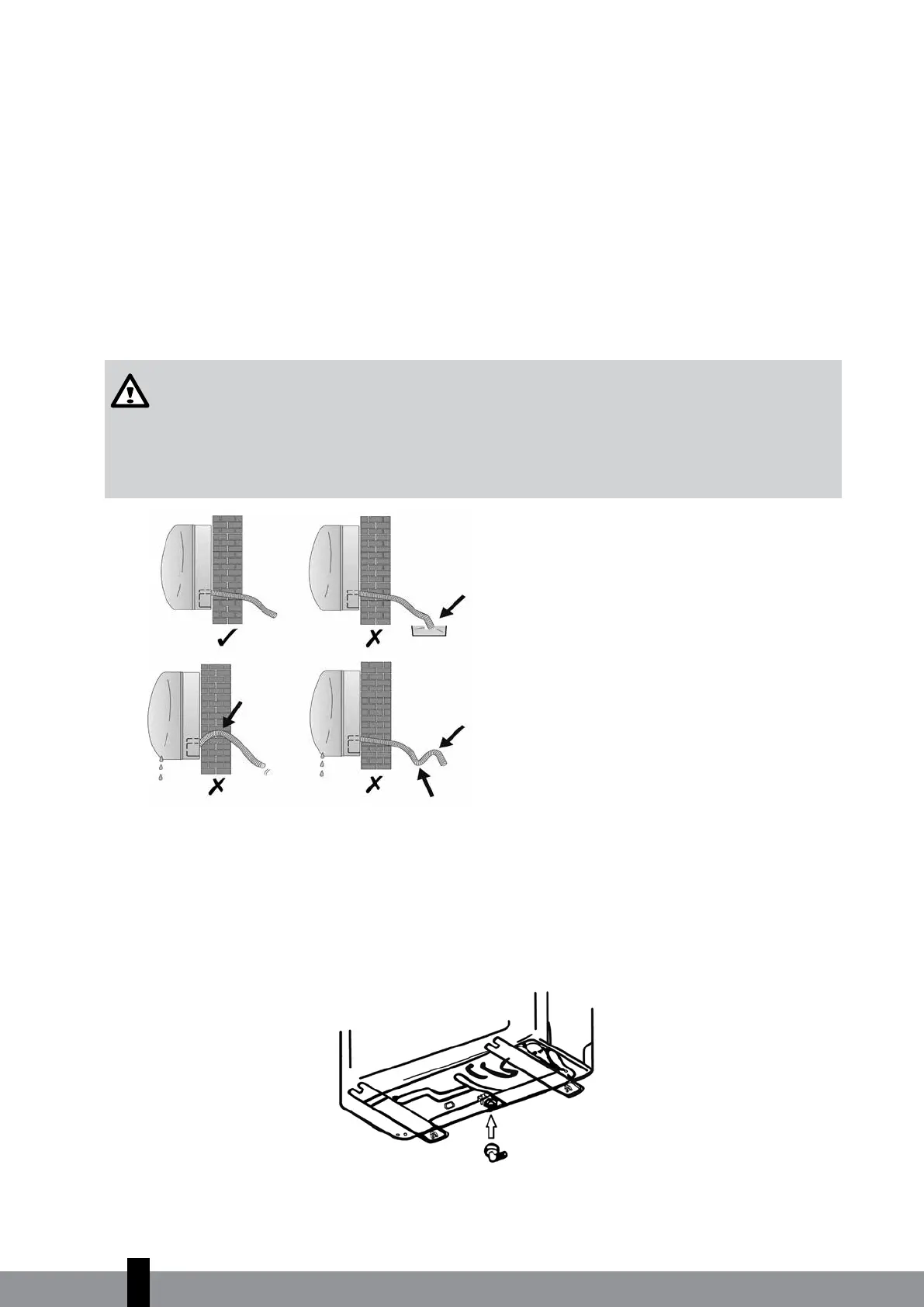

9. AANSLUITEN VAN DE CONDENSWATER AFVOER VOOR DE SC 39XX EN
S 39XX MODELLEN.
9.1 Aansluiten van de condenswater afvoer van het binnendeel.
Sluit de meegeleverde condenswaterslang aan op de aansluiting van de binnenunit door de condenswater-
slang over de tule van de slang van de binnenunit te schuiven. Zorg ervoor dat de condenswaterslang altijd
onder afschot loop en hang het uiteinde van de slang niet in het water. Zie fig. 15.
Laat de condenswaterslang altijd onder de koudemiddelleidingen lopen, zodat wordt voorkomen dat de
condenswater opvangbak kan overlopen.
WAARSCHUWING
• Zorg ervoor dat de afvoerslang zich aan de onderzijde van de leidingbundel bevindt. Wanneer
de slang aan de bovenzijde wordt aangebracht, kan de condenswateropvangbak in de unit
overlopen.
• Laat de afvoerslang over de volledige lengte schuin omlaag lopen, zodat het condenswater
gemakkelijk wordt afgevoerd.
Afbeelding 15
9.2 Aansluiten van de condenswaterafvoer van het buitendeel
Breng de afdichtring op de afvoerpijp aan, plaats vervolgens de afvoerverbinding in het gat in de bodem
van de buitenunit. Sluit de afvoerverbinding aan op een afvoerslang (niet meegeleverd). Zo kan het con-
denswater, dat zich vormt in de verwarmingsstand van de airconditioning, worden afgevoerd. Zie fig. 16.
Afbeelding 16
