QSC CXD Series

27
FR FR
TD-000350-00-E

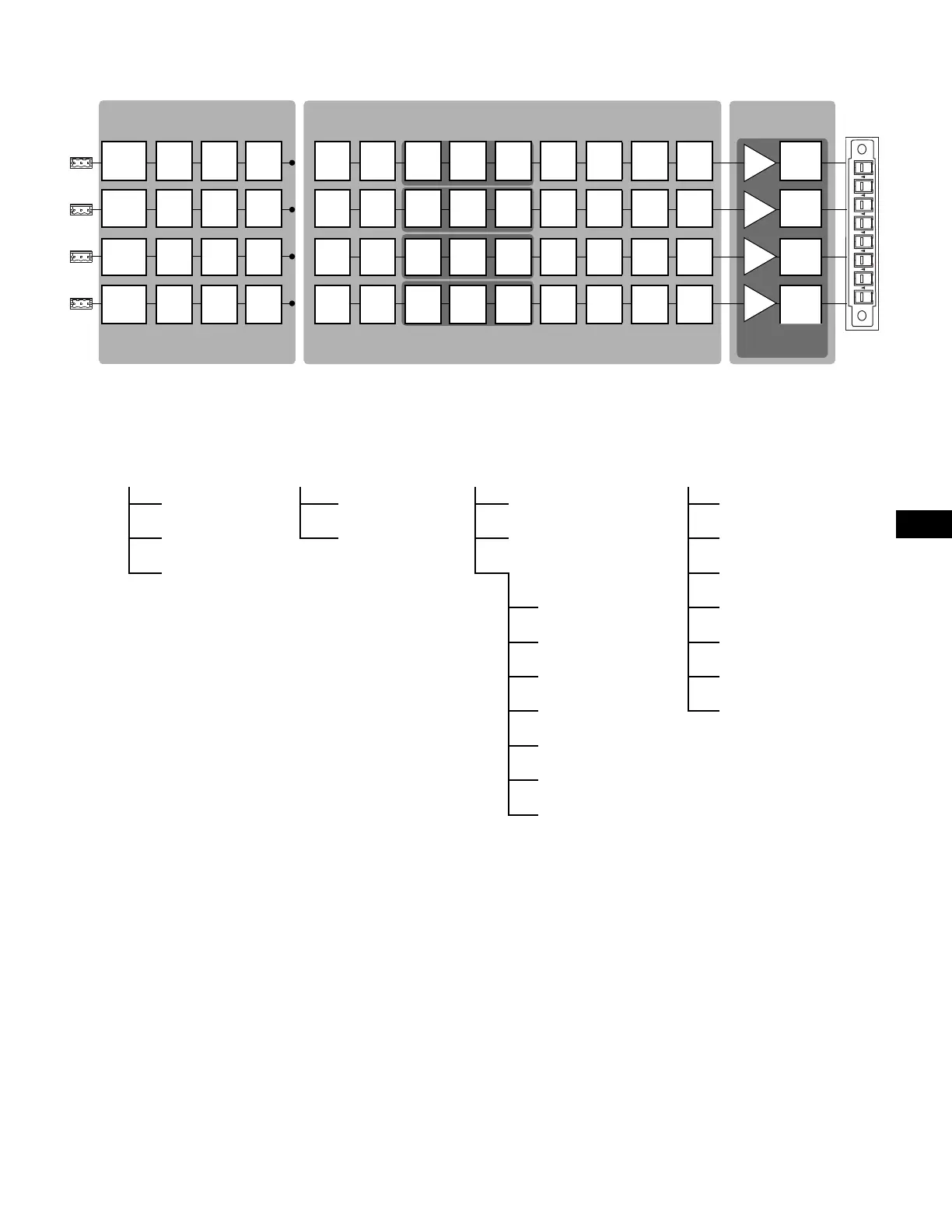

CXD Diagramme des signaux de l'amplificateur
— Figure 11 —
Réglages d'entrée Traitement des sorties Config. ampli
Sensitivity
Switch
A/D Meter Gain Mixer Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS /
Peak
Limiter
D / A
A
Meter
Sensitivity
Switch
A/D Meter Entrée Mixer Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS /
Peak
Limiter
D / A
B
Meter
Sensitivity
Switch
A/D Meter Gain Mixer Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS /
Peak
Limiter
D / A
D
Meter
Sensitivity
Switch
A/D Meter Gain Mixer Mute
High-pass
Filter
Gain /
Polarity
Low-pass
Filter
5-Band
PEQ
Delay
RMS /
Peak
Limiter
D / A
E
Meter
Activation par
bouton
Filtre passif
Défini par Preset Wizard
Arborescence des menus
Préréglages Entrées Sorties Utilitaires
Preset Recall Input Sensitivity Mixer w/Noise & Tone Status
Preset Save Input Gain Mode (Lo-Z, 70V, 100V) Amp ID
Preset Wizard Spkr Processing Display
Crossover Lockout
PEQ Password
Delay GPI
Limiter GPO
Array Correction*
Load Speaker
*Pour réseaux linéaires QSC seulement.
Save Speaker
Mise sous tension
Une fois les sorties connectées aux haut-parleurs, mettre l'amplificateur sous tension.
1. S'assurer que les réglages de gain de sortie pour toutes les sources audio (lecteurs de CD, mixeurs, instruments, etc.) sont à la sortie la plus basse
(atténuation max.).
2. Mettre toutes les sources audio sous tension.
3. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position ON. L'amplificateur démarre dans l'état qui était le sien à sa
mise hors tension. Si l'amplificateur est en mode Attente ou Sourdine tous (voyant du bouton POWER en rouge continu ou clignotant), appuyer
sur le bouton POWER pour mettre l'amplificateur en mode Marche.
4. Le réglage des sorties des sources audio peut maintenant être augmenté.
