QSC CXD Series

26
FR FR
TD-000350-00-E
Commande de l'amplificateur

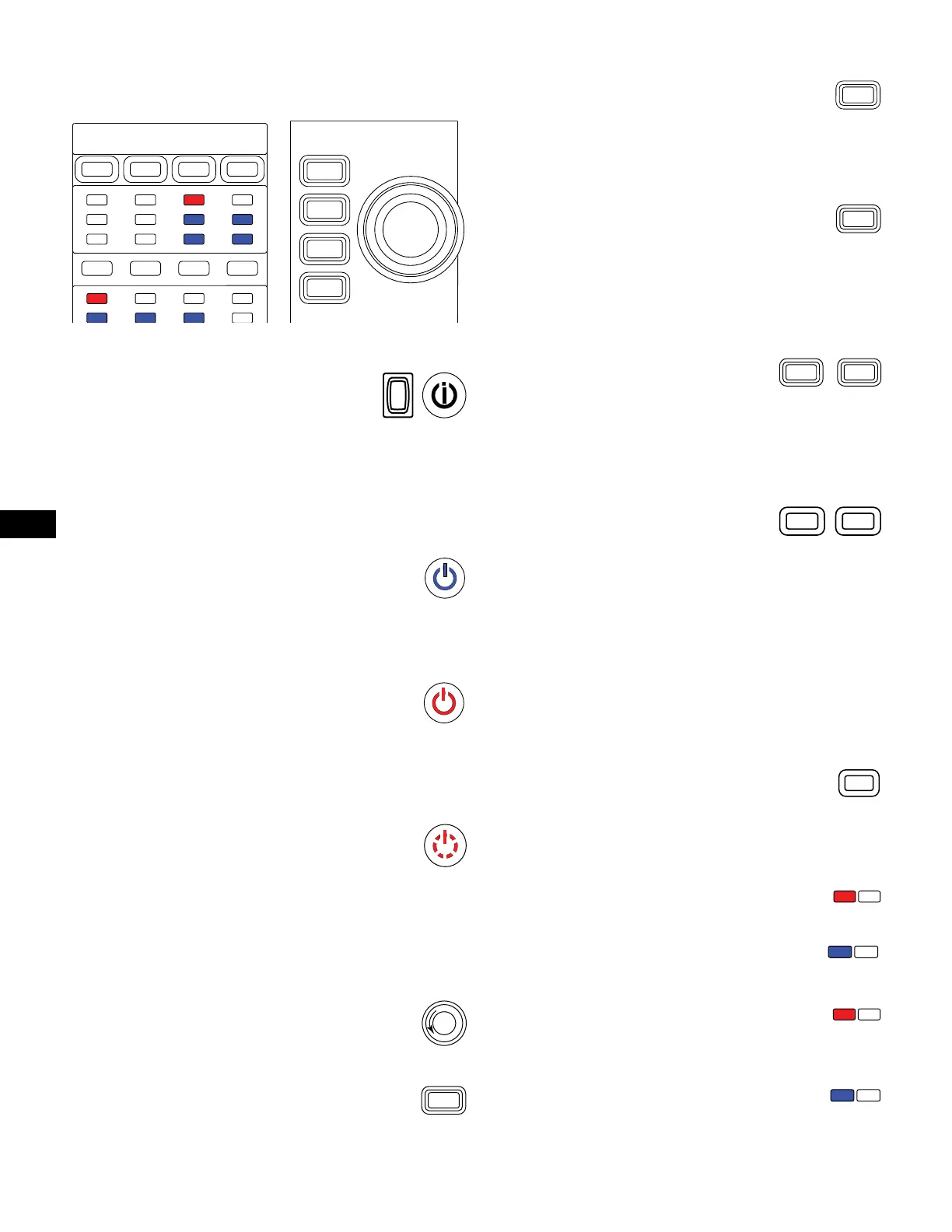

— Figure 10 —
OUTPUT
HOME
MASTER
CONTROL
-10
-20
LIM
SEL
MUTE
A
1
SEL
MUTE
B
2
SEL
MUTE
C
3
SEL
MUTE
D
4
CLIP
SIG
INPUT
ENTER
EXIT
GAIN
Mode Arrêt
• L'interrupteur d'alimentation (POWER) arrière est
en position Arrêt et l'amplificateur est inopérant.
L'interrupteur d'alimentation (POWER) est l'interrupteur général.
• Le bouton POWER est éteint.
• Mettre l'interrupteur d'alimentation (POWER) en position ON.
L'amplificateur accède au mode dans lequel il était au moment de sa
mise hors tension. Le bouton POWER s'allume en fonction du mode.
• La configuration GPI influe sur le fonctionnement du bouton POWER.
Mode Marche
• En mode Attente ou Sourdine tous, appuyer brièvement
sur le bouton POWER du panneau avant.
• Le bouton POWER s'allume en bleu.
• L'amplificateur est entièrement opérant ; l'audio passe.
• La configuration GPI influe sur le fonctionnement du bouton POWER.
Mode Attente
• En mode Sourdine tous ou Marche, appuyer pendant 2
à 3 secondes sur le bouton POWER du panneau avant.
• Le bouton POWER s'allumine en rouge continu.
• L'écran plat du panneau avant est éteint.
• L'amplificateur est inopérant ; l'audio ne passe pas.
• La configuration GPI influe sur le fonctionnement du bouton POWER.
Mode Sourdine tous
• En mode Marche, appuyer brièvement sur le bouton POWER.
• Le bouton POWER clignote en rouge.
• Les sorties sont mises en sourdine et les amplificateurs
sont mis hors tension.
• Le panneau avant et la fonctionnalité DSP sont entièrement
utilisables. Toute modification apportée est enregistrée et prend effet
en mode Marche.
• La configuration GPI influe sur le fonctionnement du bouton POWER.
Bouton de commande principal
• Permet de faire défiler vers le haut/le bas et à droite/à
gauche pour sélectionner options de menu et paramètres.
• Permet d'ajuster les paramètres.
Bouton ENTER
• Permet de naviguer dans la structure des menus.
• Permet d'accéder au mode Édition pour l'ajustement des paramètres.
• Permet de confirmer les modifications apportées
Bouton EXIT
• Permet de quitter la structure des menus et la sélection des
paramètres.
• En mode Édition, une pression sur EXIT rétablit la valeur à ce qu'elle
était précédemment et permet de sortir du mode.
Bouton HOME
• Dans l'écran d'accueil, une pression sur HOME permet
d'afficher l'autre écran d'accueil. Une nouvelle pression sur
HOME ramène à l'écran d'accueil principal.
• Dans un écran de navigation, une pression sur HOME ramène
à l'écran d'accueil.
• Dans un écran Édition, une pression sur HOME confirme toute
valeur modifiée et ramène à l'écran d'accueil.
Bouton GAIN
• Une pression sur le bouton GAIN depuis n'importe
quel écran ramène à l'écran de gain de sortie correspondant
au dernier canal de sortie ayant fait l'objet d'un accès.
• Une nouvelle pression sur GAIN confirme le changement de gain et
ramène à l'écran qui s'affichait au moment où la pression sur GAIN a
eu lieu..
Boutons SEL
• Utiliser ces boutons pour naviguer d'un canal
d'entrée ou de sortie à l'autre. Par exemple, si l'utilisateur ajuste le
gain de sortie sur le canal A, une pression sur le bouton SEL du canal B
le ramène au réglage du gain pour le canal B.
• Ces boutons modifient simultanément les sélections INPUT et
OUTPUT. Par exemple, si OUTPUT A est sélectionné, lorsque l'utilisateur
bascule vers l'écran INPUT, INPUT 1 est l'entrée qui s'affiche.
• Les boutons SEL sont actifs sur tout écran INPUT ou OUTPUT,
comme indiqué par l'allumage d'un bouton SEL et la présence d'une
étiquette en haut à droite de l'écran (INPUT 1-4 ou OUTPUT 1-4).
• Les boutons SEL s'allument en bleu pour les canaux de sortie et en
orange pour les canaux d'entrée.
Boutons MUTE
• Utiliser ces boutons pour mettre en sourdine le canal de
sortie associé.
• Lorsque la configuration des sorties est modifiée, les boutons MUTE
sont automatiquement enclenchés. L'utilisateur doit manuellement
annuler la mise en sourdine des canaux.
Voyants LIM
• S'allument en rouge lorsque le limiteur est enclenché.
Voyants -10 et -20
• Indiquent les dB en dessous du niveau de sortie maximum du canal.
Voyants CLIP
• S'allument en rouge quand le signal d'entrée
est écrêté.
Voyants SIG
• S'allument en bleu quand un signal supérieur
à -40 dB est présent.
ENTER
EXIT
HOME
GAIN GAIN
SEL SEL
MUTE
LIM
-10 & -20
CLIP
SIG
