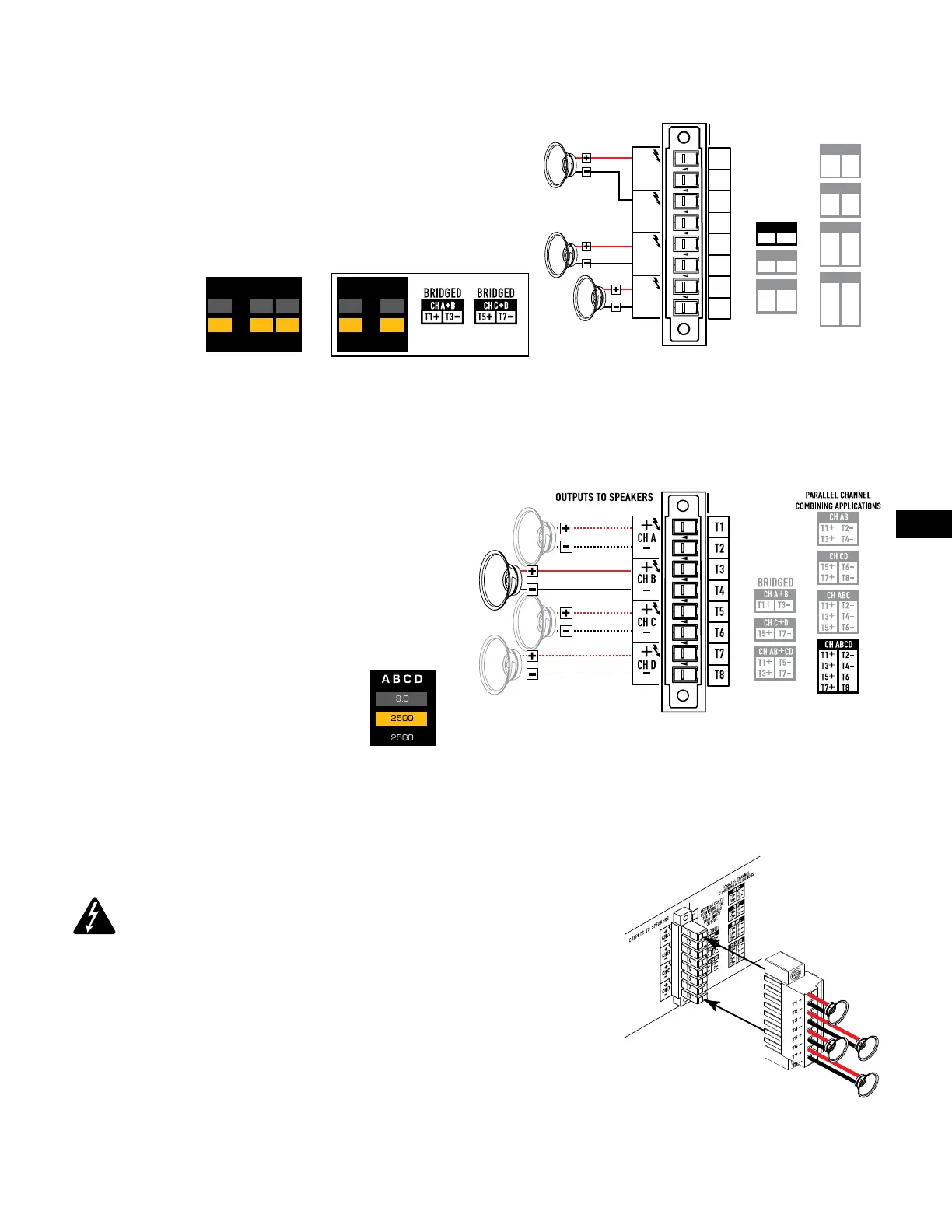

Canaux pontés (A+B) et séparés (C D)
— Figure 7 —
8.0
1250
1250
A+B
8.0
625
625
C
8.0
625
625
D
8.0
1250
1250
A+B
8.0
1250
1250
C+D
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C+D
T5+ T7-
CH A+B
T1+ T3-
BRIDGED
OUTPUTS TO SPEAKERS
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
PARALLEL CHANNEL
COMBINING APPLICATIONS
Pour un haut-parleur A+B (ponté)
Utiliser un câble bifilaire, brancher sur :
• T1+/T3-
Pour deux haut-parleurs C et D (séparés)
Utiliser deux câbles bifilaires, brancher sur :
• T5+/T6- pour can. C
• T7+/T8- pour can. D
Canaux parallèles (ABCD)
— Figure 8 —
Pour un haut-parleur
Pleine puissance vers un haut-parleur
Utiliser un câble bifilaire, brancher sur :
• T3+/T4-
• Ou cavaliers T5+/T6-
Pour plusieurs haut-parleurs
Pleine puissance pour plusieurs haut-parleurs en
parallèle
Utiliser quatre câbles bifilaires maximum,
brancher sur :
• T3+/T4-
• T5+/T6-
• T1+/T2-
• T7+/T8-
T1+, T3+, T5+ et T7+ sont électriquement identiques
T2-, T4-, T6- et T8- sont électriquement identiques
Branchement des haut-parleurs
AVERTISSEMENT ! : Lorsque l'appareil est sous tension, il existe un risque de
tension dangereuse aux bornes de sortie à l'arrière de l'amplificateur. Veiller à ne
pas toucher ces contacts. Couper le secteur au niveau de l'interrupteur général
avant d'effectuer le moindre branchement.
1. Placer l'interrupteur d'alimentation POWER à l'arrière de l'amplificateur en position OFF.
2. Brancher le câblage du haut-parleur sur le connecteur à 3 broches de style européen si nécessaire
pour la configuration de votre amplificateur. (Figure 6 à Figure 8) En cas de combinaison des
canaux, QSC recommande de connecter les cavaliers entre des bornes de sortie électriquement
identiques. Se reporter à la Figure 9 et à l'avertissement au-dessus de la figure.
3. Installer le connecteur de style européen à 8 broches femelle sur le connecteur mâle à l'arrière de
l'amplificateur, comme illustré à la Figure 9.
4. Utiliser un tournevis cruciforme pour fixer le connecteur.
— Figure 9 —
