QSC CXD Series

24
FR FR
TD-000350-00-E
Entrées
— Figure 4 —
HEARTBEAT
GPO
GPI
USB
ROUTABLE INPUTS
21 43
— Figure 2 —
Balanced
— Figure 3 —
Unbalanced

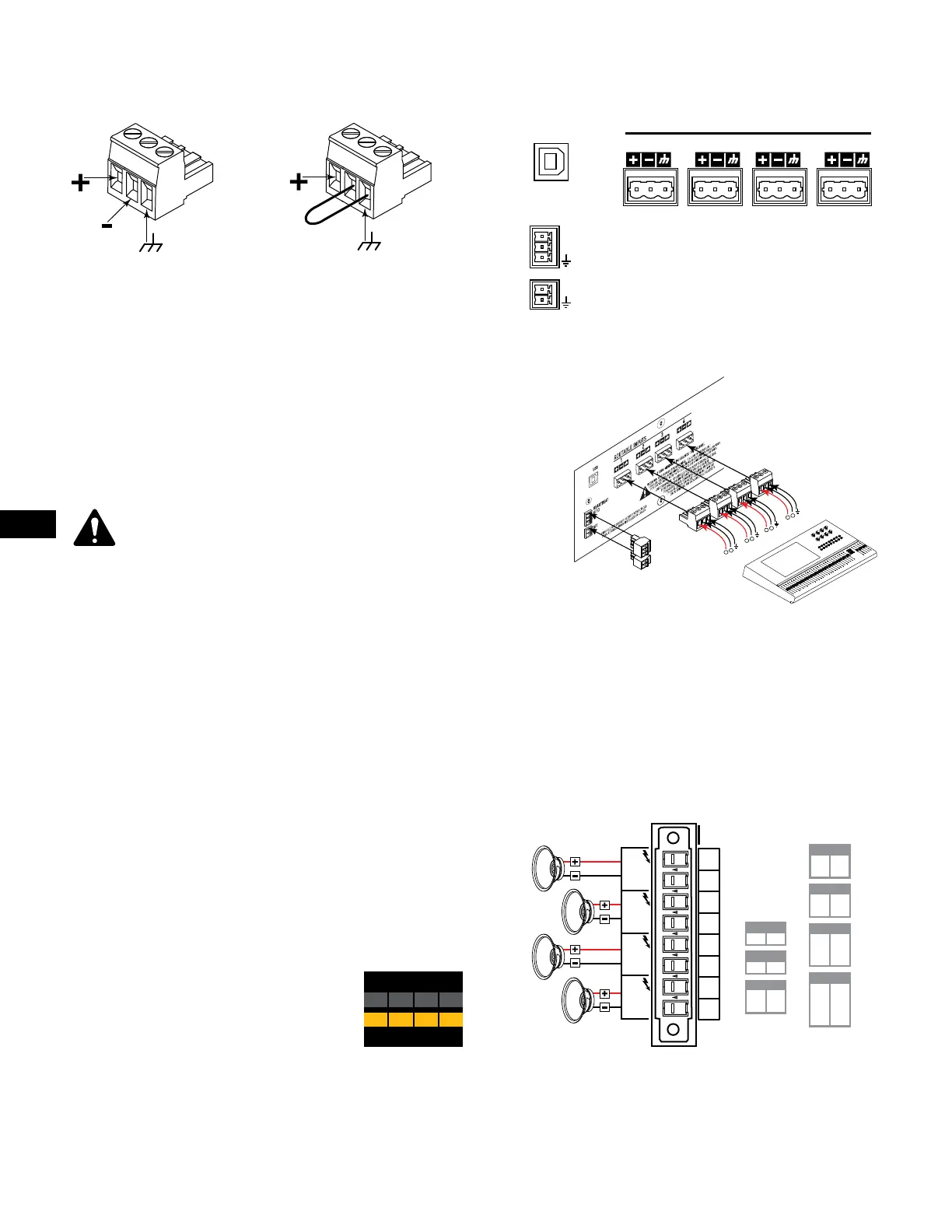

1. S'assurer que les appareils de source audio sont hors tension.
2. Câbler la source audio du micro ou niveau de ligne sur quatre connecteurs de style
européen (fournis). L'utilisateur a le choix entre des entrées équilibrées (Figure 2)
ou des entrées déséquilibrées (Figure 3).
REMARQUE : La série CXD a la capacité d'acheminer les entrées
à différentes sorties. Veiller à ce que les branchements effectués ici
correspondent à la configuration de l'amplificateur.
3. Brancher les connecteurs sur les prises appropriées (ROUTABLE INPUTS 1, 2, 3, 4)
Figure 4 et Figure 5.
Sorties
Les amplificateurs CXD ont quatre sorties configurables. L'utilisateur peut régler la puissance, combiner des sorties (pontées et parallèles) et ajuster
le DSP pour chaque sortie. Lorsque la configuration des sorties de l'amplificateur change, les bornes de sortie, contrôlées par des relais, changent en
conséquence. Utiliser les diagrammes de la Figure 6 à la Figure 8 comme référence de câblage des haut-parleurs.
Canaux séparés (A B C D)
— Figure 6 —
A
8.0
625
625
B
8.0
625
625
C
8.0
625
625
D
8.0
625
625
CH AB
T1+
T3+
T2-
T4-
CH CD
T5+
T7+
T6-
T8-
CH ABC
T1
+
T3+
T5+
T2-
T4-
T6-
CH ABCD
T1
+
T3+
T5+
T7+
T2-
T4-
T6-
T8-
CH AB+CD
T1
+
T3+
T5-
T7-
CH C+D
T5+
T7-
CH A+B
T1+ T3-
BRIDGED
OUTPUTS TO SPEAKERS
CH A
CH D
CH C
CH B
+
+
+
+
-
-
-
-
T1
T4
T3
T2
T5
T8
T7
T6
SETTINGS CAN BE
CONFIGURED FOR
70V, 100V AND
200V DIRECT
OUTPUT.
PARALLEL CHANNEL
COMBINING APPLICATIONS
Pour quatre haut-parleurs séparés
• T1+/T2- (haut-parleur 1)
• T3+/T4- (haut-parleur 2)
• T5+/T6- (haut-parleur 3)
• T7+/T8- (haut-parleur 4)
— Figure 5 —
+
-
+
-
+
-
+
-
