QSC GXD 8

11
SP SP
Salidas (Canales A y B)
Ver Figura 2
Impedancia de 4 Ω o 8 Ω
¡PRECAUCIÓN!: No combine las salidas de audio de ninguna manera.
No conecte las salidas de audio a tierra.
Cableado
Asegúrese de respetar la polaridad.
• Conector NL4 – Ver Figura 3
• Bornes de conexión – Utilice enchufes tipo banana o conecte
los cables directamente
Alimentación de CA
¡ADVERTENCIA!: El cable de alimentación debe
conectarse a un tomacorriente de la red principal
con conexión a tierra.
Ver Figura 4
Conecte el cable de alimentación IEC al receptáculo de CA
en la parte posterior del amplificador.
Presione para reactivar el disyuntor cuando sea necesario.
Controles e indicadores
Ver Figura 5
1. Indicador CLIP de recorte del canal A – se ilumina de color rojo cuando
la entrada es lo suficientemente alta como para recortar el canal.
2. Indicador SIG de presencia de señal del canal A – se ilumina de color
verde cuando la entrada recibe una señal.
3. Interruptor/LED de encendido/apagado – Se ilumina de color azul
cuando está encendido.
4. Ajustar el control GAIN de ganancia del canal A.
5. Interfaz del usuario
a. HOME (inicio) – ir a la pantalla de inicio (HOME)/ver el ajuste
preestablecido (PRESET) actual
b. ENTER (entrar) – selección el elemento resaltado y/o confirmación del cambio de parámetro
c. EXIT (salir) – vuelta a la pantalla anterior y/o deshacer el cambio de parámetro
6. Ajustar el control GAIN de ganancia del canal B, para realizar selecciones y ajustes de los controles.
7. Indicador SIG de presencia de señal del canal B – se ilumina de color verde cuando la entrada recibe una señal.
8. Indicador CLIP de recorte del canal B – se ilumina de color rojo cuando la entrada es lo suficientemente alta como para recortar el canal.

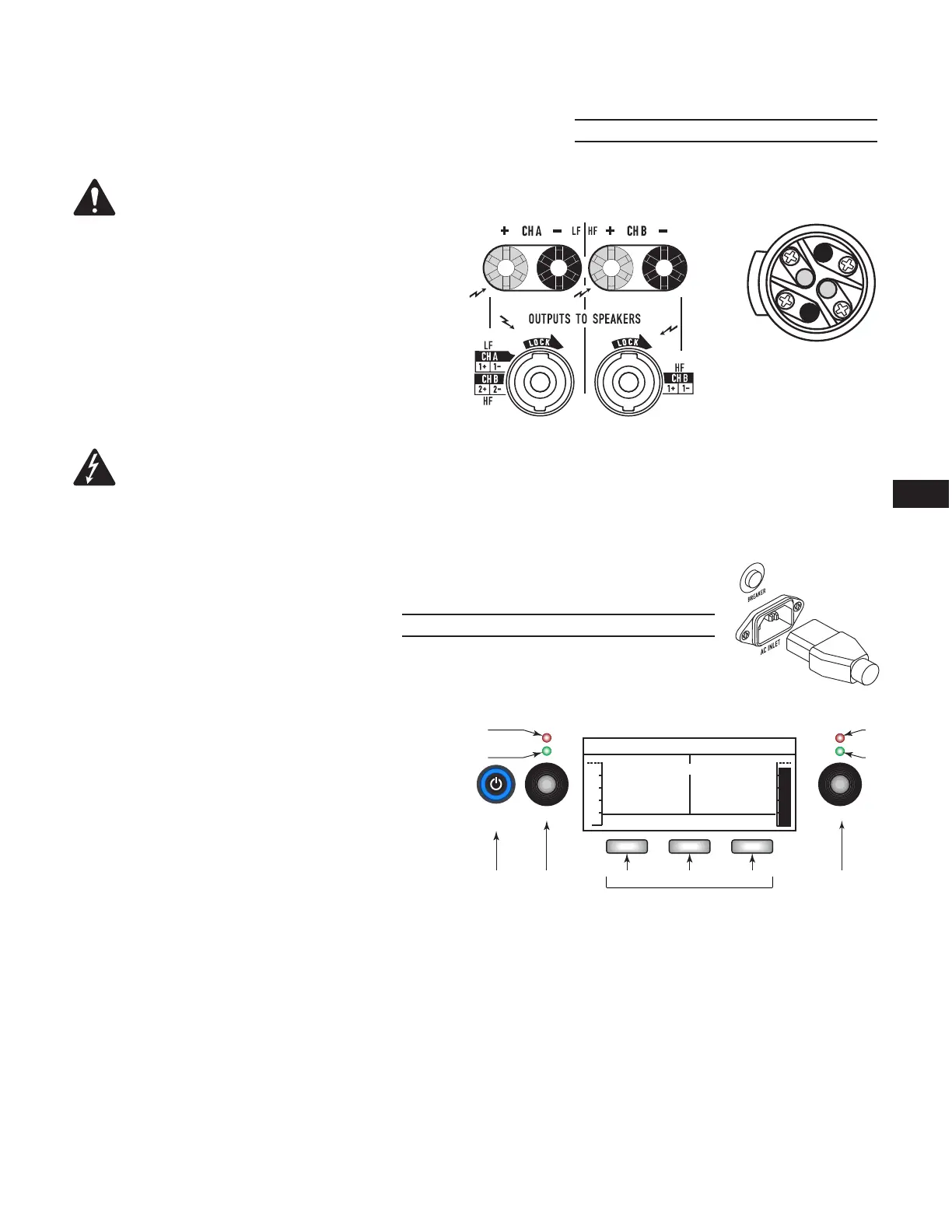

— Figura 2 —
GXD4 Outputs
— Figura 3 —
1+
1-
2-
2+
Male NL4 Wiring
Salida de potencia
Amplificador 8 Ω 4 Ω Pico máx.
GXD 4 400 W 600 W 1600 W
GXD 8 800 W 1200 W 4500 W
— Tabla 2 —
— Figura 4 —
Consumo eléctrico
Amplificador Voltaje Amperaje Frecuencia
GXD 4 100 – 240 VCA ~3.3 A – 1.6 A 50/60 Hz
GXD 8 100 – 240 VCA ~6.3 A – 3.6 A 50/60 Hz
— Tabla 3 —
— Figura 5 —
HOME ENTER EXIT
+
STATUS: OK
3 4 a b c 6
GAIN
P1: ST SAT FULL RANGE
A
B
-100 10.0
1
2
7
8
CLIP
SIG
A
PROCESSING
AMPLIFIER
dB
GAIN/DSP CONTROL
CLIP
SIG
B
User Interface
5
