Sorties (canaux A & B)
Voir Figure 2
Impédance 4 Ω ou 8 Ω
ATTENTION !
Ne pas combiner les sorties audio d'une quelconque
manière. Ne pas connecter les sorties audio à la terre.
Câblage
Veiller à respecter la polarité.
• Connecteur NL4 — Voir
Figure 3
• Bornes de raccordement — Utiliser les fiches banane ou brancher
directement
Alimentation secteur
AVERTISSEMENT ! :
Le cordon d'alimentation doit
être branché sur une prise secteur raccordée à la terre.
Voir Figure 4
Brancher le cordon d'alimentation CEI sur la prise secteur
à l'arrière de l'amplificateur.
Appuyer pour réarmer le coupe-circuit si nécessaire.
Commandes et voyants
Voir
Figure 5
1. Voyant CLIP canal A – s'allume en rouge quand l'entrée est
suffisamment élevée pour causer l'écrêtage du canal.
2. Voyant SIG (signal) canal A – s'allume en vert quand un signal est
appliqué à l'entrée.
3. Voyant d'interrupteur de marche/arrêt – S'allume en bleu lorsque
l'appareil est sous tension.
4. Réglage GAIN canal A.
5. Interface utilisateur
a.
HOME
– accès à l'écran d'accueil/affichage du préréglage en cours
b.
ENTER
– sélection de l'option en surbrillance et/ou confirmation de modification d'un paramètre
c.
EXIT
– retour à l'écran précédent et/ou annulation de modification d'un paramètre
6. Réglage GAIN canal B, sélection et ajustement des commandes.
7. Voyant SIG (signal) canal B – s'allume en vert quand un signal est appliqué à l'entrée.
8. Voyant CLIP canal B – s'allume en rouge quand l'entrée est suffisamment élevée pour causer l'écrêtage du canal.

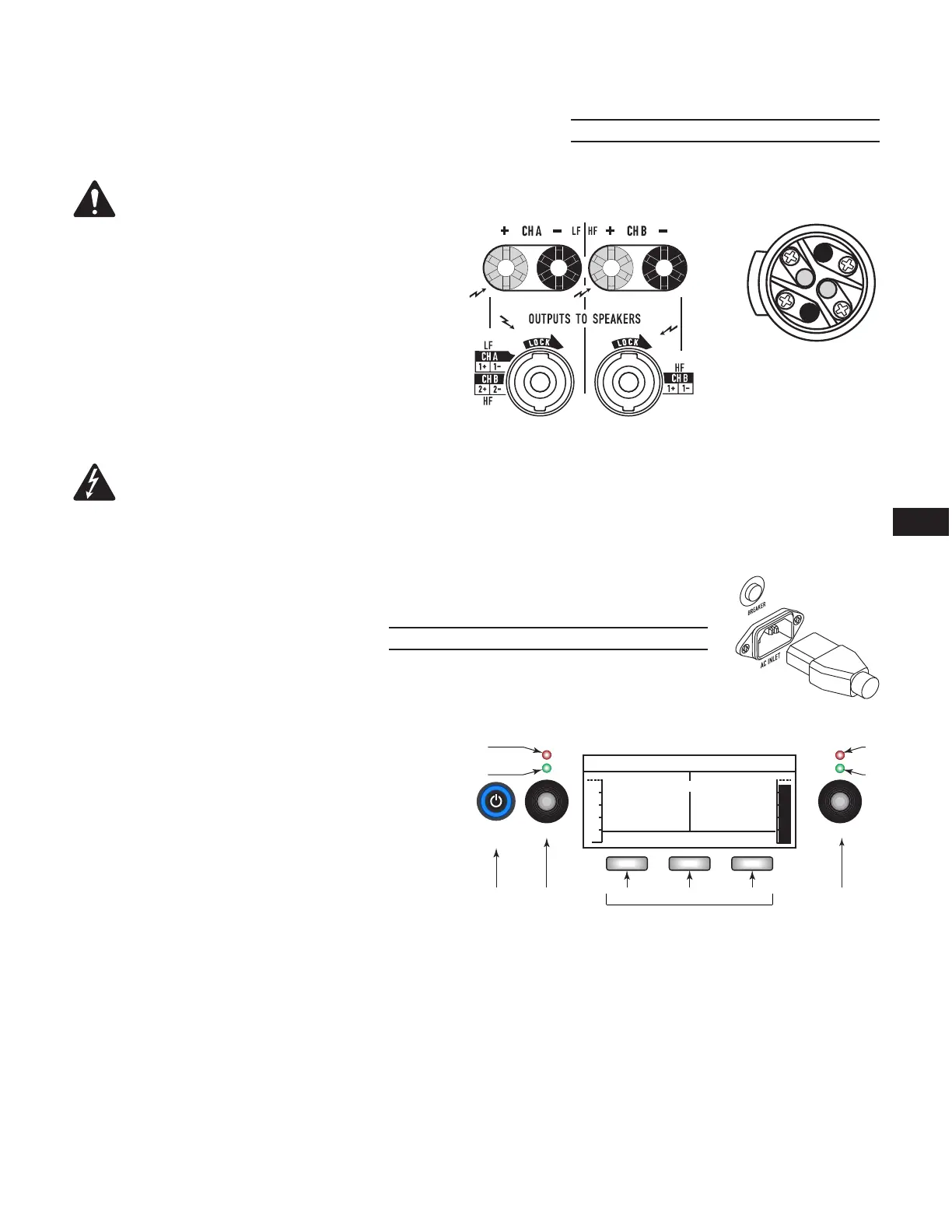

— Figure 2 —
GXD4 Outputs
— Figure 3 —
1+
1-
2-
2+
Male NL4 Wiring
Puissance de sortie
Amplificateur 8 Ω 4 Ω Max
GXD 4 400 W 600 W 1600 W
GXD 8 800 W 1200 W 4500 W
— Tableau 2 —
— Figure 4 —
Consommation d'énergie
Amplificateur Tension Intensité Fréquence
GXD 4 100–240 V~ ~3,3 A – 1,6 A 50/60 Hz
GXD 8 100–240 V~ ~6,3 A – 3,6 A 50/60 Hz
— Tableau 3 —
— Figure 5 —
HOME ENTER EXIT
+
STATUS: OK
3 4 a b c 6
GAIN
P1: ST SAT FULL RANGE
A
B
-100 10.0
1
2
7
CLIP
SIG
A
AMPLIFIER
dB
CLIP
SIG
B
