QSC GXD 8

12
SP SP

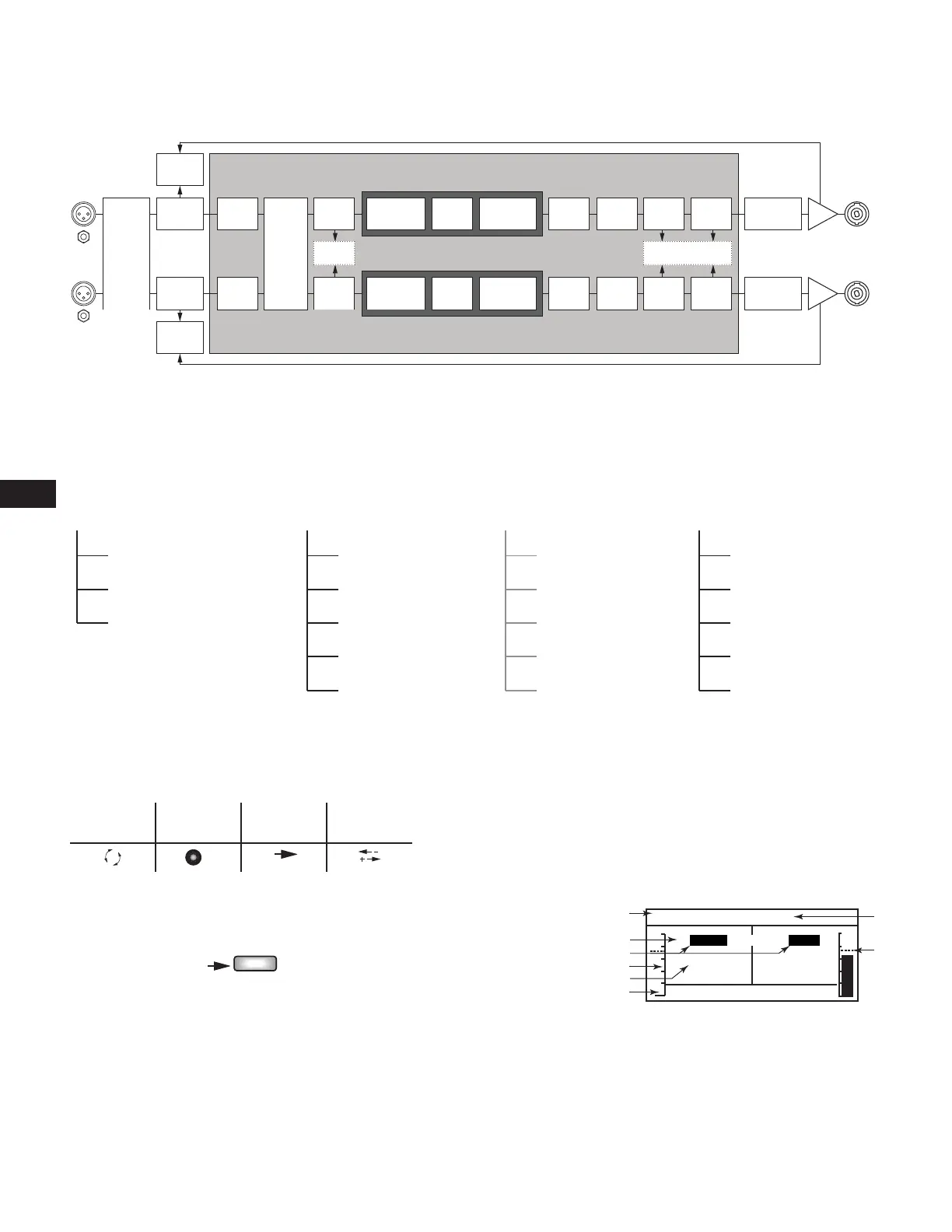

Flujo de señal del GXD
— Figura 6 —
1
2
Clip
Digital Signal Processing (DSP)
Sensitivity
A/D
Converter
Signal
Presence
Routing
Matrix
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
A
Crossover
LCD LCD
A/D
Converter
Signal
Presence
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
B
Clip
Configuración y funcionamiento
Árbol de menús
— Figura 7 —
PRESET
PRESET RECALL
PRESET SAVE
PRESET SAVE AS
STEREO DSP*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
UTILITIES
STATUS
CONTRAST
TIMEOUT
LOCKOUT
RESET
DSP A / DSP B*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
* STEREO DSP y DSP A/DSP B
dependen de la configuración
seleccionada.
Tecla de navegación
Girar Perilla B (o A) Seleccionar/
Presionar
Ajustar
B
Pantalla inicial
Ver Figura 8
Desde cualquier pantalla
HOME
1. El asterisco (*) indica un cambio no guardado en la memoria de valores preestablecidos
2. Valor preestablecido activo en este momento (P1) y nombre
3. Letra A y B del canal de salida
4. Indicador de nivel del limitador (canales A y B)
5. Indicadores LIMIT y CLIP de límite y recorte, respectivamente
6. Medidor de salida A y B (visual)
7. Intervalo de ganancia de salida (digital) = -100 a +10 dB (canales A y B)
8. Indicador STATUS de estado del amplificador
— Figura 8 —
1
5
6
7
8
P1: ST SAT FULL RANGE
A
B
-100 10.0
STATUS: OK
dB
LIMIT CLIP
3
*
2
4
