QSC GXD 8

27
DE DE
Ausgänge (Kanal A u. B)
Siehe Abbildung 2
Impedanz von 4 Ω oder 8 Ω
VORSICHT! Die Audio-Ausgänge auf keine Weise kombinieren.
Die Audio-Ausgänge nicht mit Masse verbinden.
Verdrahtung
Beachten Sie die richtige Polarität.
• NL4-Steckverbinder – siehe Abbildung 3 .
• Anschlussklemmen- Bananenstecker verwenden oder direkt
verdrahten.
Netzstrom
ACHTUNG! Das Netzkabel muss an einer
Netzsteckdose mit Schutzerdung angeschlossen werden.
Siehe Abbildung 4
Verbinden Sie das IEC-Netzkabel mit der Netzbuchse
auf der Rückseite des Verstärkers.
Drücken Sie den Trennschalter, um ihn bei Bedarf
zurückzusetzen.
Bedienelemente und Anzeigen
Siehe Abbildung 5
1. Kanal A CLIP-Anzeige – leuchtet rot, wenn das Eingangssignal stark
genug ist, um ein Kanal-Clipping zu verursachen.
2. Kanal A SIG (Signal)-vorhanden-Anzeige – leuchtet grün, wenn am
Eingang ein Signal anliegt.
3. Netzschalter/LED ein/aus – leuchtet im eingeschalteten Zustand blau.
4. Kanal A-VERSTÄRKUNG einstellen.
5. Benutzeroberfläche
a. HOME – zum Bildschirm HOME gehen/aktuelle Voreinstellung
(PRESET) anzeigen
b. ENTER – markiertes Element auswählen und/oder Parameteränderung bestätigen
c. EXIT – zum vorherigen Bildschirm zurückkehren und/oder Parameteränderung rückgängig machen
6. Kanal B-VERSTÄRKUNG einstellen – Bedienelemente auswählen und einstellen.
7. Kanal B SIG (Signal)-vorhanden-Anzeige – leuchtet grün, wenn am Eingang ein Signal anliegt.
8. Kanal B CLIP-Anzeige – leuchtet rot, wenn das Eingangssignal stark genug ist, um ein Kanal-Clipping zu verursachen.

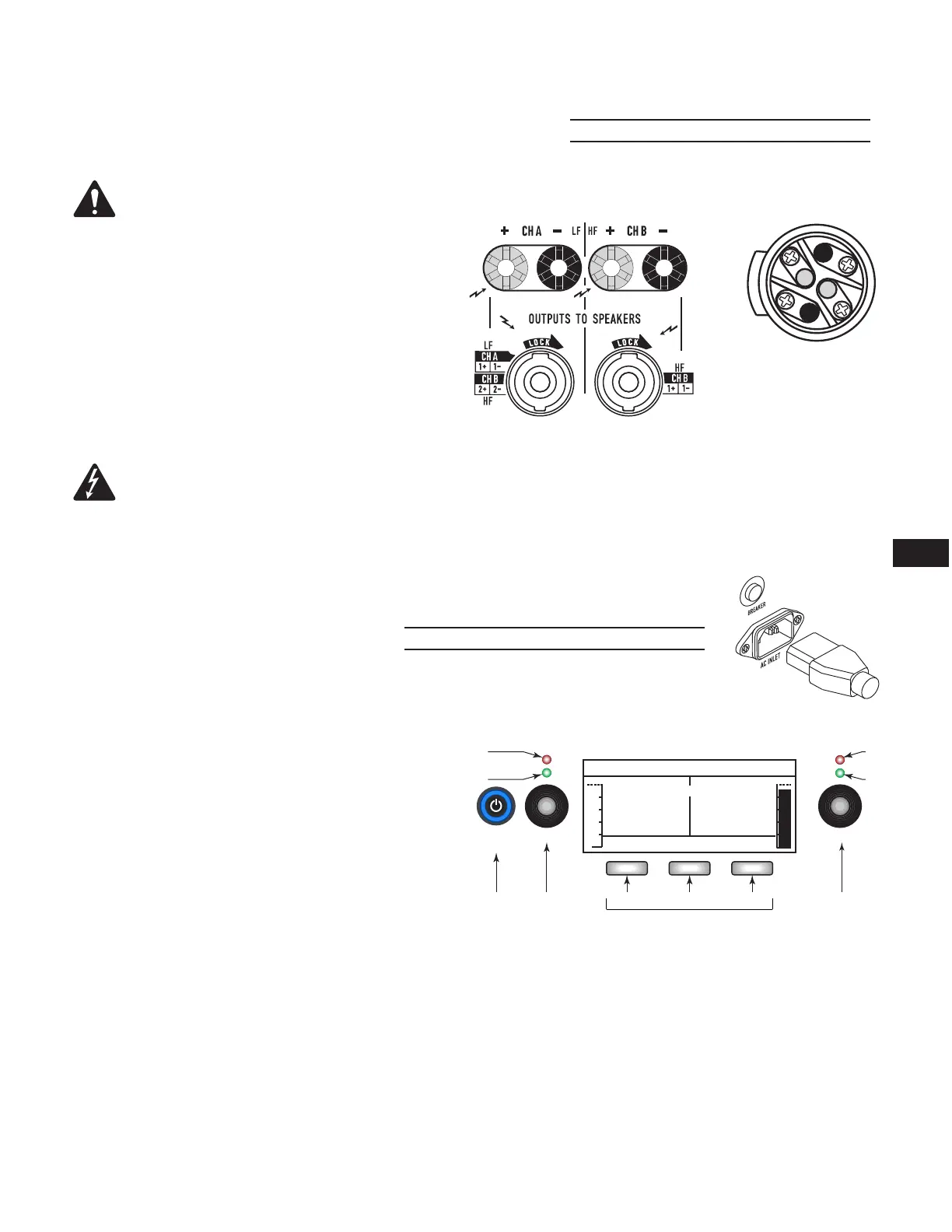

— Abbildung 2 —
GXD4 Outputs
— Abbildung 3 —
1+
1-
2-
2+
Male NL4 Wiring
Ausgangsleistung
Verstärker 8 Ω 4 Ω Max. Spitze
GXD 4 400 W 600 W 1600 W
GXD 8 800 W 1200 W 4500 W
— Tabelle 2 —
— Abbildung 4 —
Stromverbrauch
Verstärker Spannung Strom Frequenz
GXD 4 100–240 V AC ~3,3 A – 1,6 A 50/60 Hz
GXD 8 100–240 V AC ~6,3 A – 3,6 A 50/60 Hz
— Tabelle 3 —
— Abbildung 5 —
HOME ENTER EXIT
+
STATUS: OK
3 4 a b c 6
GAIN
P1: ST SAT FULL RANGE
A
B
-100 10.0
1
2
7
8
CLIP
SIG
A
PROCESSING
AMPLIFIER
dB
GAIN/DSP CONTROL
CLIP
SIG
B
User Interface
5
