35
CH CH
AB
见图2
4Ω或8Ω阻抗
 切勿以任何方式组合连接音频输出端。
切勿将音频输出端接地。

一定要注意极性+或-。
• NL4连接器——见 图3
• 接线柱——使用香蕉插头或直接接线

 电源线应连接到带有接地保护的
电源插座。
见图4
将IEC电源线插入放大器后端的交流电源插座。
必要时，按此按钮，重启断路器。
󳌆
见 图5
1. A声道削波指示灯——当输入太高导致声道削波时，
亮红灯。
2. A声道信号出现指示灯——当输入端有信号时，
亮绿灯。
3. 电源开关/LED开/关——开启时，亮蓝灯。
4. 调整A声道的增益。
5. 用户界面
a. HOME ——前往HOME屏幕/查看当前的预配置
b. ENTER ——选择突出显示的项目和/或确定参数的更改
c. EXIT ——返回前一屏幕和/或撤消参数的更改
6. 调整B声道的增益，选择和调节控制。
7. B声道信号出现指示灯——当输入端有信号时，亮绿灯。
8. B声道削波指示灯——当输入太高导致声道削波时，亮红灯。

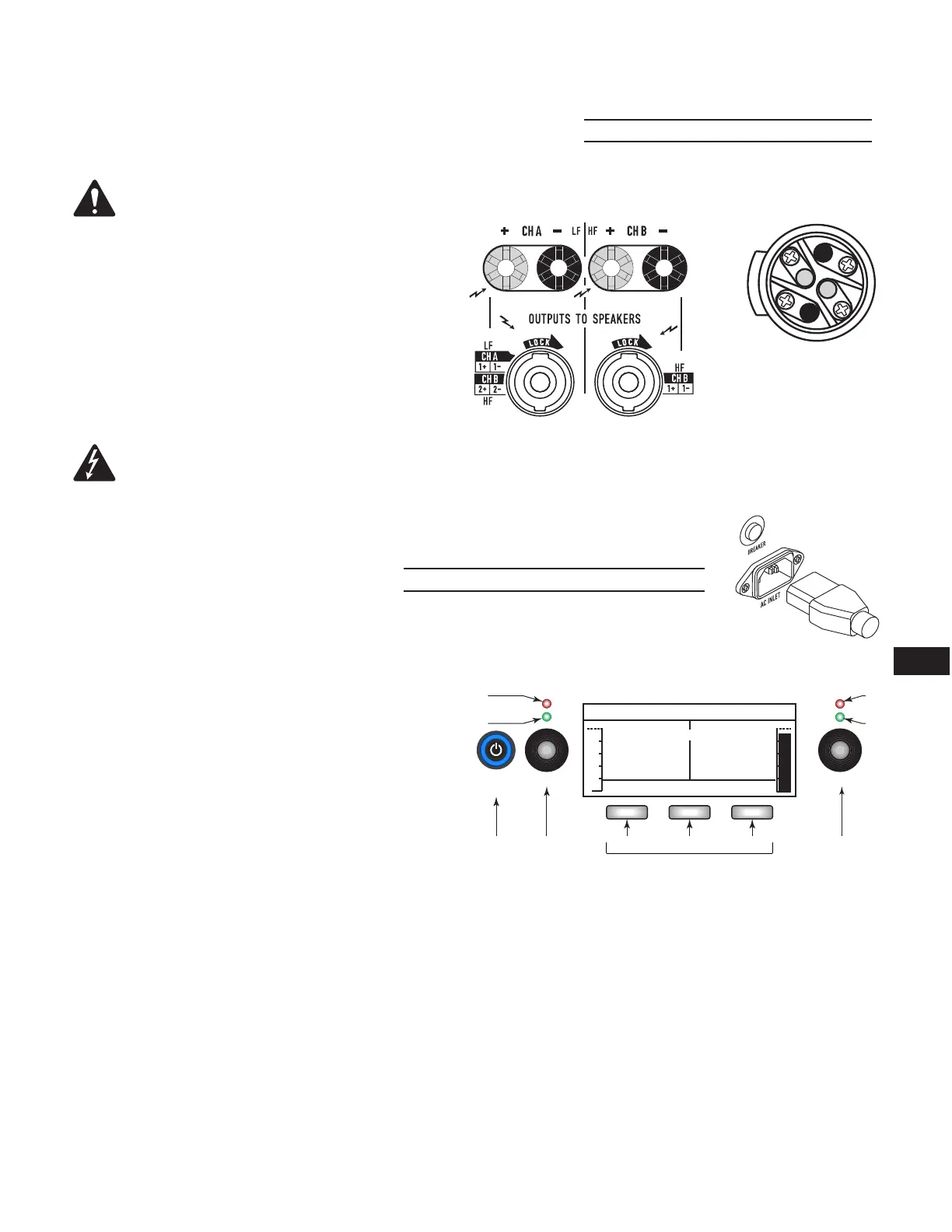

— 图2 —
GXD4 输出端
— 图3 —
1+
1-
2-
2+
公头 NL4接线


8Ω 4Ω

GXD 4 400W 600W 1600W
GXD 8 800W 1200W 4500W
— 表2 —
— 图4 —

   
GXD 4
100 – 240 VAC ~3.3 A – 1.6 A
50/60 Hz
GXD 8
100 – 240 VAC ~6.3 A – 3.6 A
50/60 Hz
— 表3 —
— 图5 —
HOME ENTER EXIT
+
STATUS: OK
3 4 a b c 6
GAIN
P1: ST SAT FULL RANGE
A
B
-100 10.0
1
2
7
8
CLIP
SIG
A
PROCESSING
AMPLIFIER
dB
GAIN/DSP CONTROL
CLIP
SIG
B
User Interface
5
