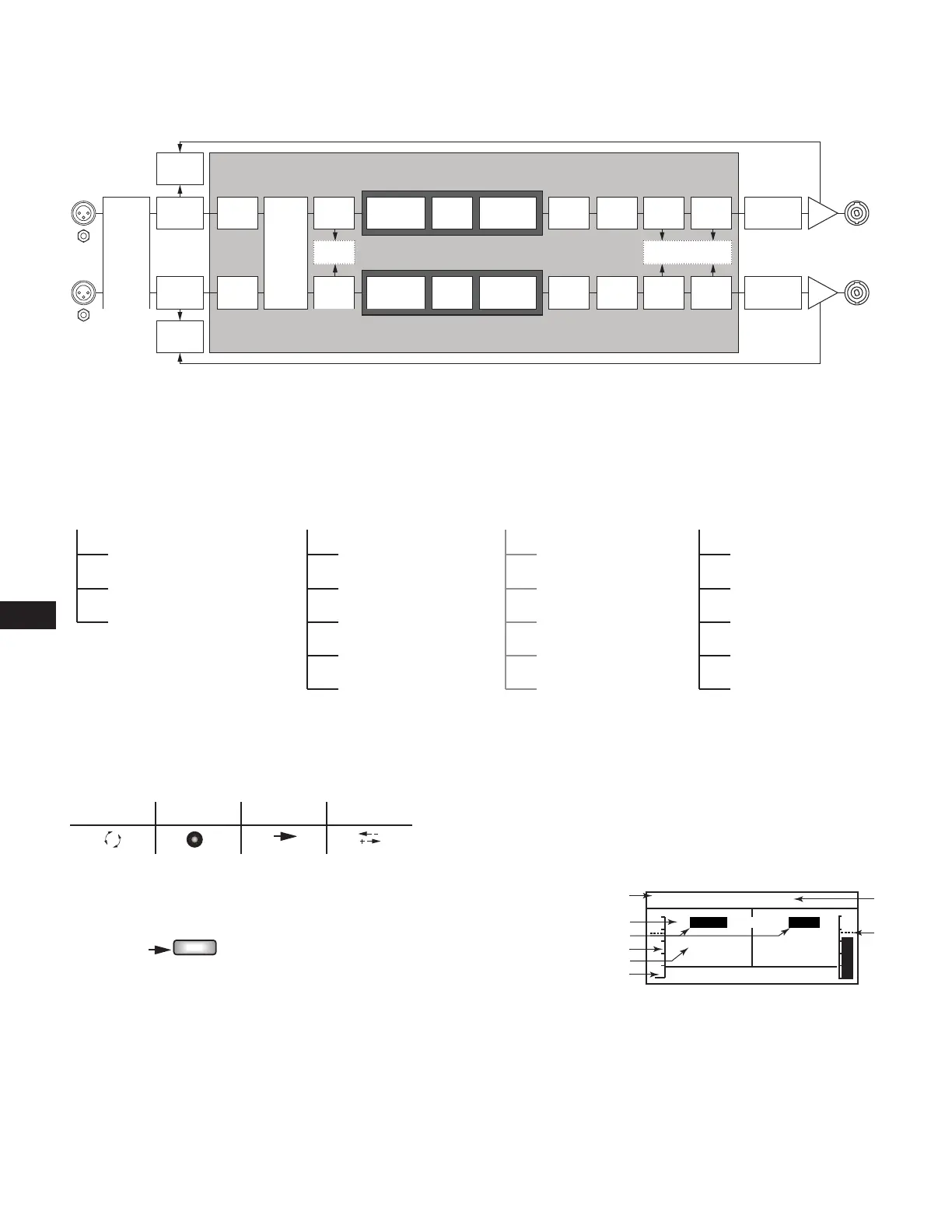

Диаграмма прохождения сигнала в усилителе GXD
— рис. 6 —
1
2
Clip
Digital Signal Processing (DSP)
Sensitivity
A/D
Converter
Signal
Presence
Routing
Matrix
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
A
Crossover
LCD LCD
A/D
Converter
Signal
Presence
Gain
High-pass
Filter
Polarity
Low-pass
Filter
4-band
PEQ
Delay Limiter Meter
D/A
Converter
B
Clip
Настройка и эксплуатация
Дерево меню
— рис. 7 —
PRESET
PRESET RECALL
PRESET SAVE
PRESET SAVE AS
STEREO DSP*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
UTILITIES
STATUS
CONTRAST
TIMEOUT
LOCKOUT
RESET
DSP A / DSP B*
SENSITIVITY
CROSSOVER
EQ
DELAY
LIMITER
* STEREO DSP и DSP A/DSP B в зависимости от
выбранной конфигурации.
Действия
Повернуть Ручка B (или A) Выбрать/нажать Изменить
B
Домашний экран
См. рис. 8
С любого экрана
HOME
1. Звездочка (*) обозначает несохраненное изменение в настройке
2. Текущее активное положение настройки (P1) и имя
3. Буквы канала выхода A и B
4. Индикатор уровня лимитера (каналы А и B)
5. Индикаторы LIMIT и CLIP
6. Индикатор выходов A и B (визуальный)
7. Диапазон усиления на выходе (цифровой)= от минус 100 до плюс 10дБ (каналы A и B)
8. Состояние (STATUS) усилителя
— рис. 8 —
1
5
6
7
8
P1: ST SAT FULL RANGE
A
B
-100 10.0
STATUS: OK
dB
LIMIT CLIP
3
*
2
4
