10
IT
CHC1103 IT EN FR - REV001A
FUNZIONAMENTO DELLO STRUMENTO

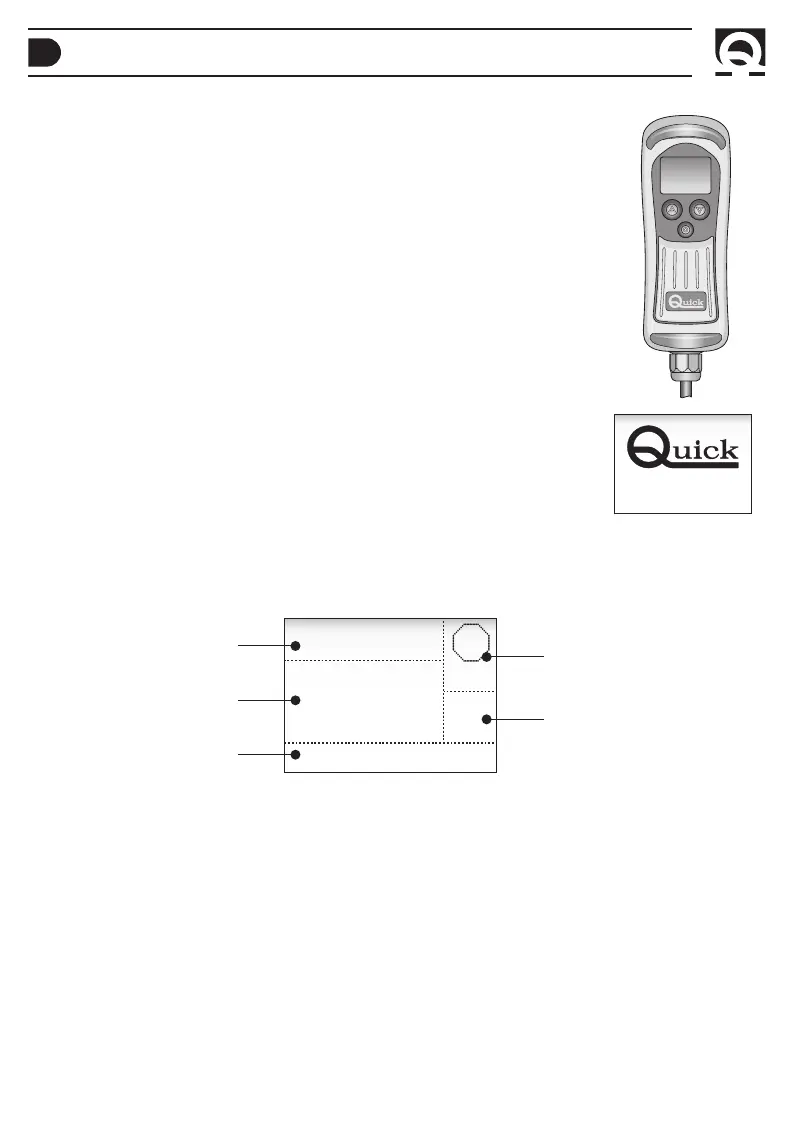

FINESTRA PRINCIPALE
Una volta terminata la procedura di inizializzazione, sul display comparirà la finestra principale:
Questa finestra è suddivisa nelle seguenti aree:
Riga di conteggio In questa area è mostrata la misura della catena calata.
Spazio unità di misura In questa area è mostrata l'unità di misura relativa alla misura di catena mostrata. I valori
possono essere "M" per metri ed "FT" per piedi.
Riga di stato In questa area sono mostrati messaggi relativi allo stato dello strumento o a problemi
riscontrati.
Spazio icone In questa area sono mostrate le icone relative allo stato dello strumento o a problemi
riscontrati.
Riga di monitoraggio In questa area possono essere mostrati, a seconda della selezione dell'utente, le seguenti
informazioni: tensione di alimentazione dello strumento, velocità di movimento della catena
e modalità di tonneggio.
ARRESTO
35.3
M
VELOCITA’ OM/M
STOP
Riga di stato
Riga di conteggio
Spazio icone
Spazio unità di misura
Riga di monitoraggio
FUNZIONAMENTO DELLO STRUMENTO
L'interfaccia tra l'utente e lo strumento avviene grazie a tre elementi:
IL DISPLAY GRAFICO, LA PULSANTIERA E L'AVVISATORE ACUSTICO (BUZZER).
Sul display grafico sarà visualizzata la misura della catena calata, lo stato dello stru-
mento ed altre informazioni.
La pulsantiera è composta da tre pulsanti. I due pulsanti laterali comandano la salita
(
p
, pulsante UP) o discesa (
q
, pulsante DOWN) dell'ancora, sono utilizzati per mu-
oversi all'interno dei menù di sistema o per variare il valore dei parametri.
Il pulsante centrale (
=
, SELECT) è utilizzato per selezionare le varie modalità di
monitoraggio, per entrare nei menù di sistema o per confermare i parametri.
Il buzzer è utilizzato per segnalare la pressione dei pulsanti o in situazioni dove sia
necessario attirare l'attenzione dell'utente.
Utilizzare l'interruttore posto sulla linea di alimentazione per accendere e spegnere lo
strumento.
All'accensione lo strumento mostrerà, per alcuni secondi, la finestra a fianco:
Alla prima accensione dello strumento comparirà il menù per la selezione della lingua dei
messaggi di sistema.
La lingua scelta potrà essere cambiata successivamente.
CHC1103
CHAIN COUNTER
