FONCTIONNEMENT DE L’APPAREIL

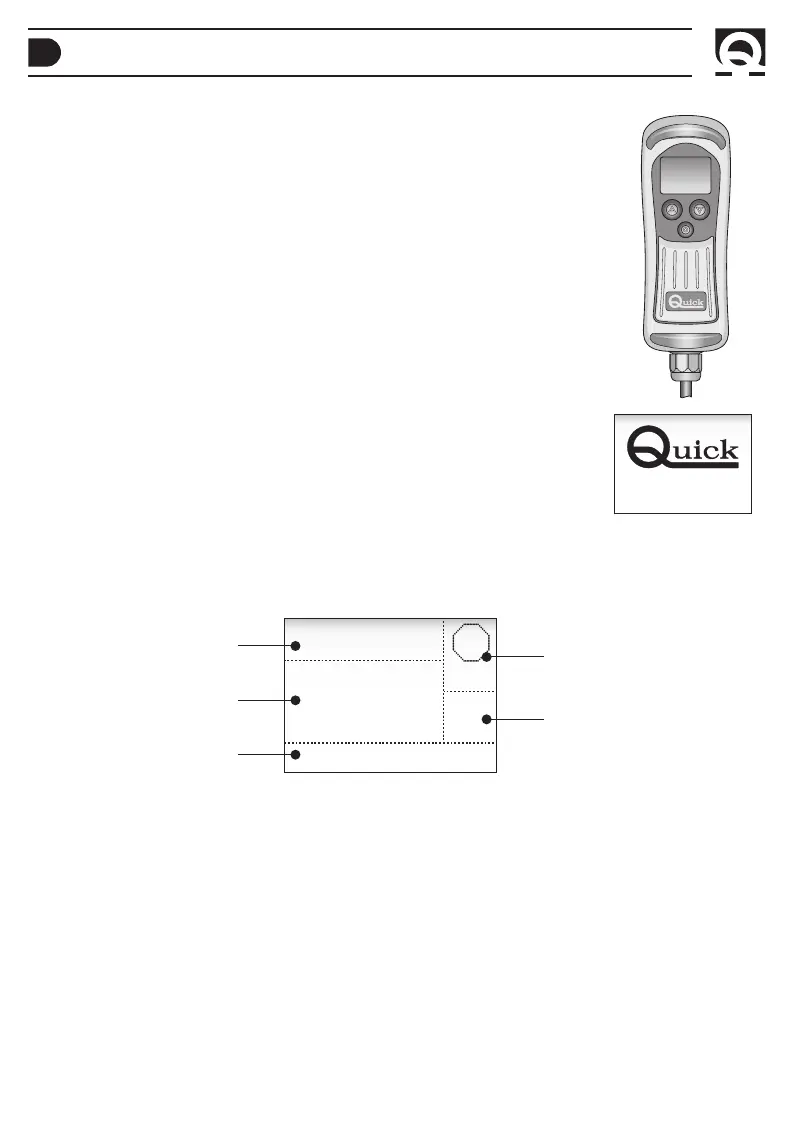

FENÊTRE PRINCIPALE
Une fois que la procédure d’initialisation est effectuée, la fenêtre principale apparaît sur l’écran:
La fenêtre est divisée dans les zones suivantes:
Ligne de mesure Cette zone est utilisée pour mesurer la longueur de la chaîne déroulée.
Unité de mesure Cette zone sert à indiquer l’unité de mesure pour la chaîne. Les valeurs peuvent être "M" pour
mètres et "FT" pour Pieds.
Ligne d’état Cette zone est utilisée pour afficher les messages indiquant l’état de l’appareil ou les anoma
-
lies qui se sont vérifiées.
Espace des icônes Cette zone sert à afficher les icônes relatives à l’état de l’appareil ou des anomalies se sont
vérifiées.
Ligne de contrôle Selon la sélection de l’utilisateur, cette zone est utilisée pour afficher es informations sui
-
vantes: date et heure, tension d’alimentation de l’appareil et vitesse de la chaîne.
ARRET
35.3
M
VITESSE OM/M
STOP
Ligne d’état
Ligne de mesure
Espace des icônes
Unité de mesure
Ligne de contrôle
FONCTIONNEMENT DE L’APPAREIL
L’interface entre l’utilisateur et l’appareil est constituée d’un
ÉCRAN GRAPHIQUE, DU TABLEAU DE COMMANDE ET DE L’AVERTISSEUR SONORE.
L’écran graphique affiche la longueur de la chaîne descendue, l’état des appareils et des
autres informations.
Le tableau est équipé de trois touches. Les deux touches latéraux sont utilisées pour
la montée (
p
touche UP) et pour la descente de l’ancre (
q
touche DOWN). On peut
aussi les utiliser pour déplacer le curseur à l’intérieur du menu ou pour changer les pa-
ramètres.
La touche centrale (
=
, SELECT) sert à sélectionner les divers modes de surveillances,
à accéder aux menus de système ou à entrer les données.
L’avertisseur sonore est utilisé pour signaler qu’on a appuyé sur les touches ou dans les
cas où il est nécessaire d’avertir l’utilisateur.
Se servir de l’interrupteur sur le circuit d’alimentation pour allumer ou éteindre l’appareil.
La fenêtre suivante apparaît pendant quelques secondes lorsqu’on allume l’appareil:
Quand on allume l’appareil pour la première fois, le menu pour sélectionner la langue des
messages du système apparaît.
La langue choisie pourra être changée ensuite.
