24

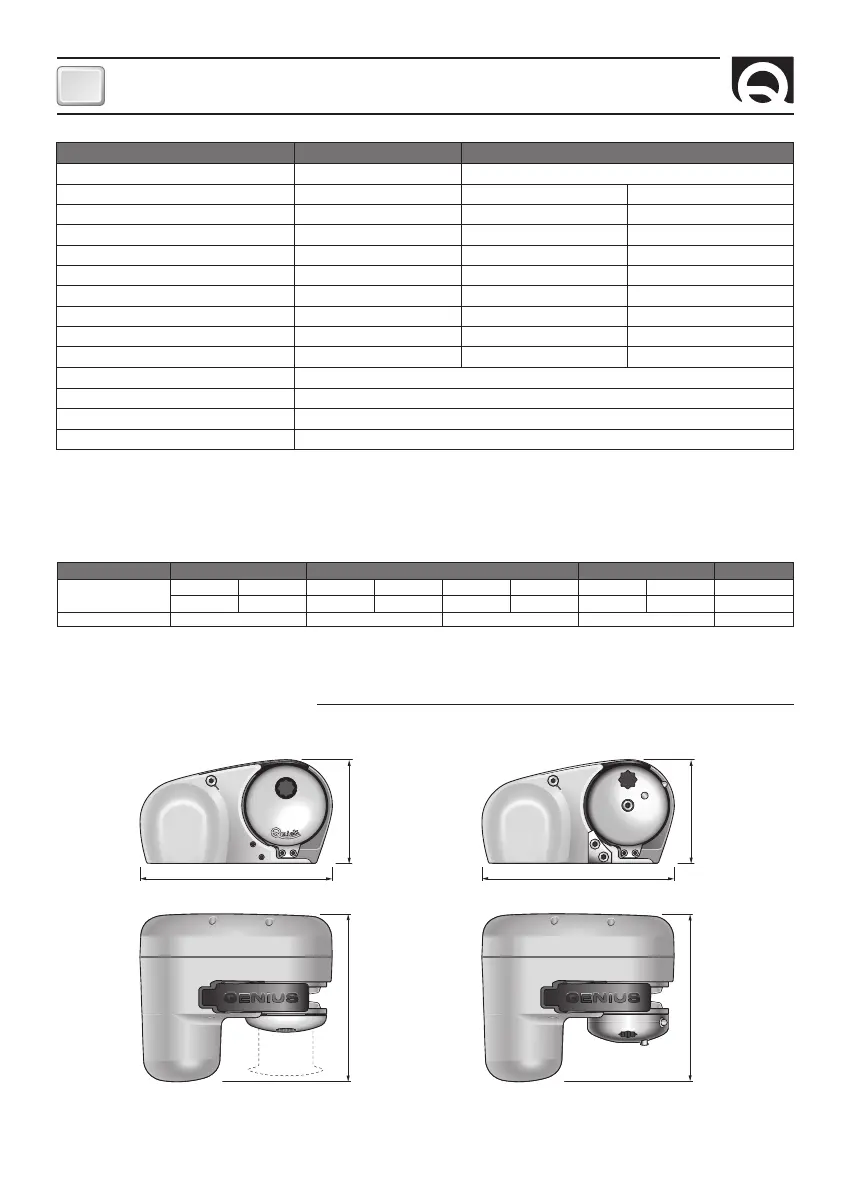

CARACTERISTIQUES TECHNIQUES
FR
GP2 SERIES GENIUS 1500/2000 - REV000A
La société Quick
®
se réserve le droit d'apporter les modifications nécessaires aux caractéristiques techniques de l'appareil et au contenu de ce livret sans avis préalable.
En cas de discordances ou d’erreurs éventuelles entre la traduction et le texte original en italien, se référer au texte italien ou anglais.
F
DIMENSIONS DES MODÉLES mm ( inch )
249 (9
25
/32)
135 (5
5
/16) 217 (7
31
/32)
249 (9
25
/32)
135 (5
5
/16) 217 (7
31
/32)
GP2 1500 FF - GP2 2000 FFGP2 1500 / D - GP2 2000 / D
(1) A l’arrêt, après utilisation.
(2) Mesures effectuées avec barbotin pour chaîne de 8 mm.
(3) Valeur minimale conseillée pour une longueur totale L<20m (voir pag. 26).
Déterminer la grandeur du câble réquise selon la longueur de la connexion.
(4) Avec des disjoncteurs conçus pour courants continus (DC) et retardés (magnétique-thermique ou magnétique-hydraulique).
(5) Il peut être fourni, sur demande, des arbres et des prisonniers pour des ponts d’épaisseur plus élevée.
(*) Les valeurs du tableau se réfèrent à un cordage en polyester à trois torons avec l’épaissure cordage/chaîne selon le système “Quick
®
”.
(**) ISO EN 818-3.
MODELE GP2 1500 / D - GP2 1500 FF GP2 2000 / D - GP2 2000 FF
PUISSANCE DU MOTEUR 500W 800W
Tension d'alimentation du moteur 12V 12V 24V
Traction maximum 680 Kg (1499,0 lb) 900 Kg (1984 lb) 900 Kg (1984 lb)
Charge de travail maximale 250 Kg (551,0 lb) 350 Kg (772,0 lb) 350 Kg (772,0 lb)
Charge de travail 85 Kg (187,0 lb) 120 kg (265,0 lb) 120 kg (265,0 lb)
Absorption de courant à la charge de travail (1) 76 A 96 A 50 A
Vitesse maximale de récupération (2) 25,5 mm (83,7 ft/min) 29,6 mm (97,1 ft/min) 29,6 mm (97,1 ft/min)
Vitesse de récupérat. à charge de travail (2) 10,3 mm (33,8 ft/min) 20,0 mm (65,6 ft/min) 20,1 mm (65,9 ft/min)
Section minimale du câble du moteur (3) 10 mm
2
(AWG7) 16 mm
2
(AWG5) 10 mm
2
(AWG7)
Disjoncteur (4) 40 A 80 A 40 A
Epaisseur du pont (5) 20 ÷ 40 mm (3/4” ÷ 1” 9/16)
Poids mod. sans poupée 10,2 kg (22,4 lb)
Poids mod. avec poupée 11,5 kg (25,3 lb)
Poids mod. Free Fall 10,9 kg (24,0 lb)
BARBOTIN 6 mm 7 mm - 1/4” 8 mm 5/16”
Chaîne soutenue
6 mm 6 mm 7 mm 7 mm 1/4” 1/4” 8 mm 8 mm 5/16”
DIN 766 ISO** DIN 766 ISO** G4 BBB DIN 766 ISO** G4
Cordage soutenue * 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm)
