4
CARATTERISTICHE TECNICHE
IT
GP2 SERIES GENIUS 1500/2000 - REV001A

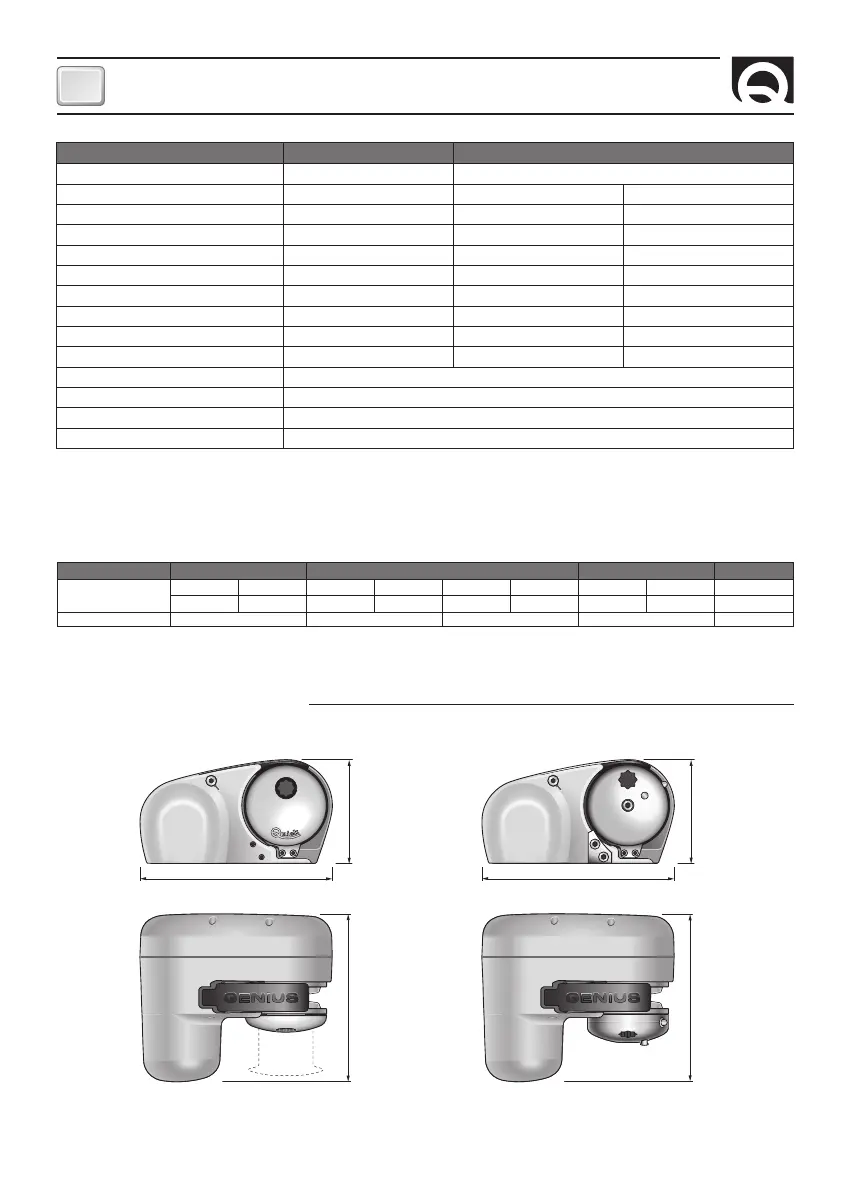

DIMENSIONI DEI MODELLI mm ( inch )
249 (9
25
/32)
135 (5
5
/16) 217 (7
31
/32)
249 (9
25
/32)
135 (5
5
/16) 217 (7
31
/32)
GP2 1500 FF - GP2 2000 FFGP2 1500 / D - GP2 2000 / D
(1) Dopo un primo periodo d’uso.
(2) Misure effettuate con barbotin per catena da 8 mm.
(3) Valore minimo consigliato per una lunghezza totale L<20m (Vedi pag. 6).
Calcolare la sezione del cavo in funzione della lunghezza del collegamento.
(4) Con interruttore specifico per correnti continue (DC) e ritardato (magneto-termico o magneto-idraulico).
(5) Su richiesta possono essere forniti prigionieri per spessori di coperta maggiori.
(*) I valori in tabella si riferiscono ad una cima in poliestere a 3 legnoli con la giunzione cima/catena secondo il sistema “Quick
®
”.
(**) ISO EN 818-3.
Quick
®
si riserva il diritto di apportare modifiche alle caratteristiche tecniche dell'apparecchio e al contenuto di questo manuale senza alcun preavviso.
In caso di discordanze o eventuali errori tra il testo tradotto e quello originario in italiano, fare riferimento al testo italiano o inglese.
F
MODELLO GP2 1500 / D - GP2 1500 FF GP2 2000 / D - GP2 2000 FF
POTENZA MOTORE 500W 800W
Tensione motore 12V 12V 24V
Tiro istantaneo massimo 680 Kg (1499,0 lb) 900 Kg (1984 lb) 900 Kg (1984 lb)
Carico di lavoro massimo 250 Kg (551,0 lb) 350 Kg (772,0 lb) 350 Kg (772,0 lb)
Carico di lavoro 85 Kg (187,0 lb) 120 kg (265,0 lb) 120 kg (265,0 lb)
Assorbimento corrente al carico di lavoro (1) 76 A 96 A 50 A
Velocità massima di recupero (2) 25,5 mm (83,7 ft/min) 29,6 mm (97,1 ft/min) 29,6 mm (97,1 ft/min)
Velocità di recupero al carico di lavoro (2) 10,3 mm (33,8 ft/min) 20,0 mm (65,6 ft/min) 20,1 mm (65,9 ft/min)
Sezione minima cavi motore (3) 10 mm
2
(AWG7) 16 mm
2
(AWG5) 10 mm
2
(AWG7)
Interruttore di protezione (4) 40 A 80 A 40 A
Spessore coperta (5) 20 ÷ 40 mm (3/4” ÷ 1” 9/16)
Peso - modello senza campana 10,2 kg (22,4 lb)
Peso - modello con campana 11,5 kg (25,3 lb)
Peso - modello Free Fall 10,9 kg (24,0 lb)
BARBOTIN 6 mm 7 mm - 1/4” 8 mm 5/16”
Catena supportata
6 mm 6 mm 7 mm 7 mm 1/4” 1/4” 8 mm 8 mm 5/16”
DIN 766 ISO** DIN 766 ISO** G4 BBB DIN 766 ISO** G4
Cima supportata * 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm) 1/2” (12,7 mm)
