Quick GP2 2000 - Schema DI Collegamento

6
IT
GP2 SERIES GENIUS 1500/2000 - REV001A
-
+
M1 M2
PULSANTIERA
MULTIUSO
MOD. HRC 1002
SALPA ANCORA
BATTERIA
INTERRUTTORE
MAGNETO
IDRAULICO
(VEDI TABELLA
PAG. 4)
CASSETTA
TELEINVERTITORI
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C
A2
PULSANTI A PIEDE MOD. 900U E 900D
NERO
MARRONE
BLU
MARRONE
NERO
BLU
A1
FUSIBILE
4A (12V)
2A (24V)
SISTEMA BASE
CONTACATENA
DA PANNELLO
COMANDO
DA PLANCIA
PULSANTIERA
CONTACATENA
ACCESSORI QUICK
®
PER L'AZIONAMENTO
DEL SALPA ANCORA
L = L1 + L2 + L3 + L4 + L5
L3L2
L1
L4
L5

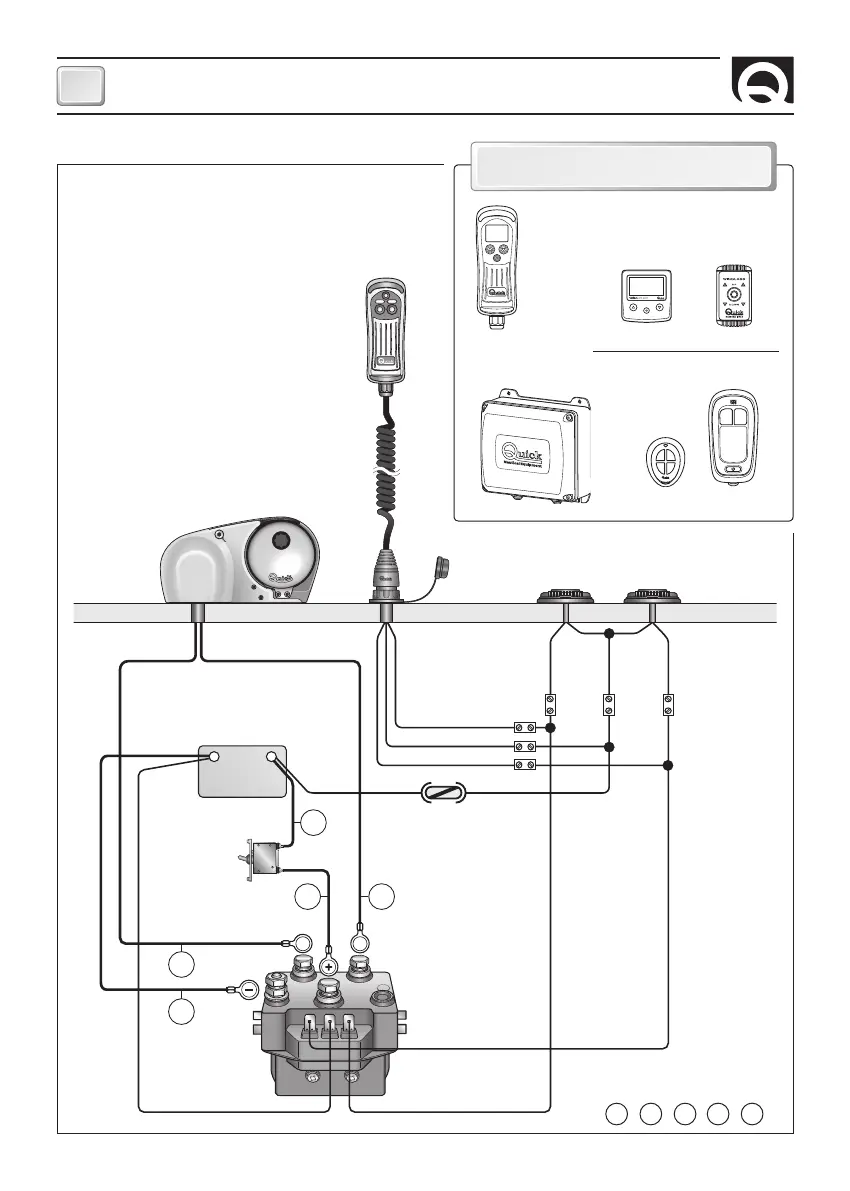

SCHEMA DI COLLEGAMENTO
TASCABILE - PULSANTIERA
RICEVITORE TRASMETTITORI
RADIOCOMANDI
