Quick GP2 2000 - Schema de Cablage

26
FR
GP2 SERIES GENIUS 1500/2000 - REV000A
-
+
M1 M2
TELECOMMANDE À
FONCTION MULTIPLE
MOD. HRC 1002
GUINDEAU
BATTERIE
DISJONCTEUR
MAGNÉTIQUE-
HYDRAULIQUE
(VOIR TABLEAU À
LA PAGE 24)
BOÎTIER RELAIS
INVERSEURS
MOD. T6415-12 (12V)
MOD. T6415-24 (24V)
C
A2
BOUTONS À PIED MOD. 900U ET 900D
NOIR
MARRON
BLEU
MARRON
NOIR
BLEU
A1
FUSIBLE
4A (12V)
2A (24V)
COMPTEUR DE
CHAÎNE SUR
TABLEAU
COMMANDE
DU TABLEAU
TELECOMMANDE AVEC
COMPTEUR DE CHAÎNE
MIGNON
RÉCEPTEUR
ACCESSOIRES QUICK
®
POUR ACTIONNER LE GUINDEAU
EMETTEUR
RADIOCOMMANDES

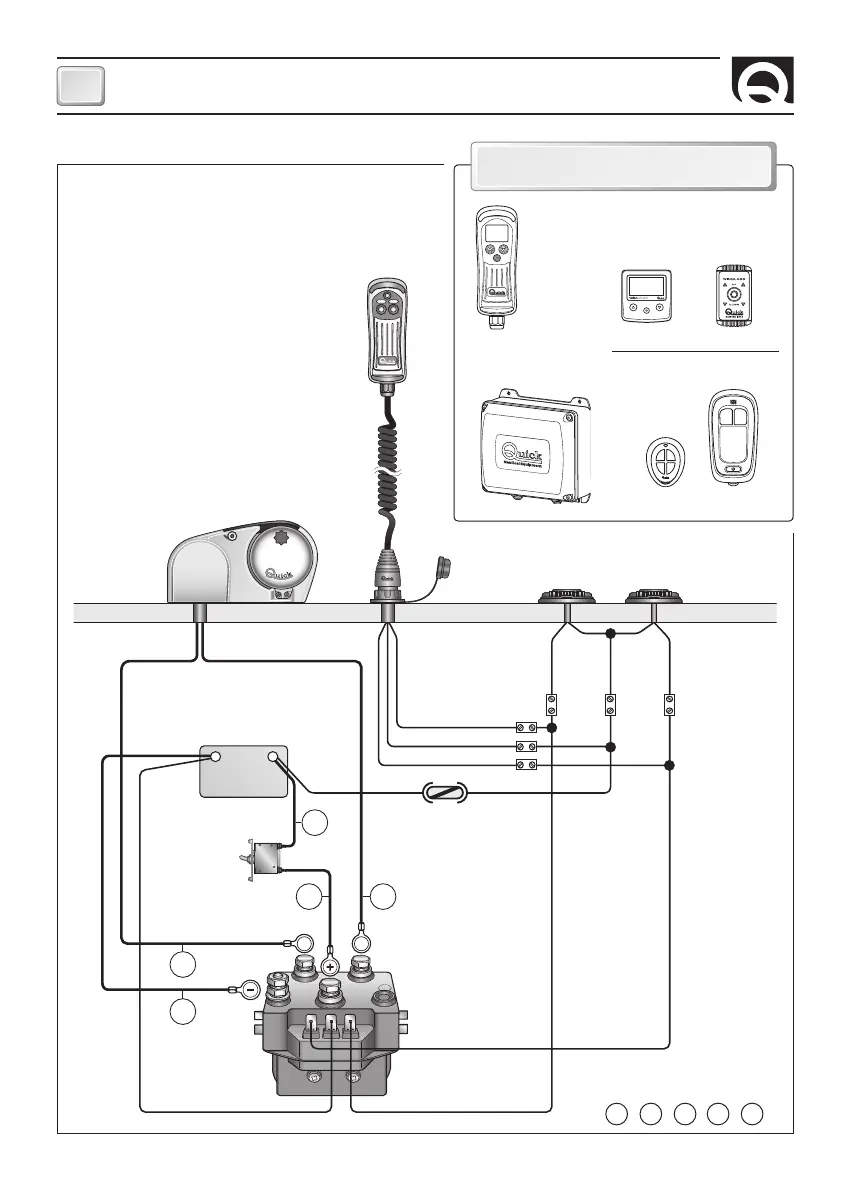

TABLEAU DE
COMMANDE
SYSTEME DE BASE
L3L2
L1
L4
L5
L = L1 + L2 + L3 + L4 + L5
SCHÉMA DE CABLAGE
